最终鹤山碧桂园天誉塔吊基础施工方案.doc

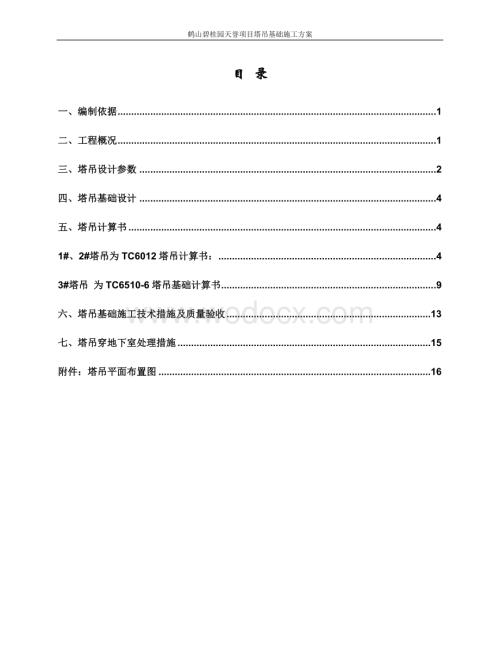

1、目 录一、编制依据1二、工程概况1三、塔吊设计参数2四、塔吊基础设计4五、塔吊计算书41#、2#塔吊为TC6012塔吊计算书：43#塔吊 为TC6510-6塔吊基础计算书9六、塔吊基础施工技术措施及质量验收13七、塔吊穿地下室处理措施15附件：塔吊平面布置图1619鹤山碧桂园天誉项目工程塔吊基础施工方案一、编制依据1、本工程工程岩土工程勘察报告；2、本工程设计图纸；3、长沙中联重工科技发展股份公司生产的QTZ80(TC6013-6)塔式起重机使用说明书。4、GB50202-2013地基与基础施工质量验收规范；5、GB50205-2015钢结构工程施工质量验收规范；6、GB50007-2011建

2、筑地基基础设计规范；7、GB50017-2014钢结构设计规范；8、JGJ33-2012建筑机械使用安全技术规程；9、JGJ94-2008建筑桩基技术规范；二、工程概况1、工程名称：鹤山碧桂园天誉项目2、工程地址：鹤山市、沙坪镇、文华大道西南侧。3、建设单位：鹤山市同创房地产开发有限公司4、设计单位：广东博意建筑设计院有限公司5、监理单位：鹤山市工程建设监理有限公司6、勘察单位：广东省工程勘察院7、施工单位：开平住宅建筑工程集团有限公司8、工程规模：本工程由6栋楼组成，1栋商业2层，5栋18-32层住宅楼（均设计有1层地下车库）连体地下车库组成。9、施工范围：桩基工程、基坑支护、土建工程、装饰

3、装修、给排水、采暖、通风、电气及设备、消防系统及弱电智能工程等内容，具体详见工程量清单。10、地下工程防水等级为一级，屋面工程防水等级为一级； 建筑结构类别为一类，设计合理使用年限五十年；抗震设防烈度为6度；防火等级为二类，耐火等级地下一级，地上二级。本工程共有6栋楼组成，1栋商业2层，5栋18-32层住宅楼（均设计有1层地下车库）；设计建筑正负零标高为8.90m（85高程），规划总用地面积约为2.89万m2。总建筑面积：95427.02，负一地下室，建筑面积约17244.10，完成日期单体详见下表。建筑物名称建筑面积层数建筑高度0.00标高（m）建筑物安全等 级结构类型基础类型地上地下1#楼

4、8655.9918-1548.90二级剪力墙筏板基础2#楼8642.5418-1548.90二级剪力墙筏板基础3#楼21295.4032-1968.90二级剪力墙筏板基础4#楼25098.3833-1998.90二级剪力墙桩承台筏板基础5#楼12549.1933-1998.90二级剪力墙桩承台筏板基础商业A1787.9828.88.15三级框 架桩承台条形基础地下室17244.10-1二级框 架承台筏板基础公变153.441本工程根据群塔布置相关要求，拟定1号楼、2号楼设置1台臂长60m塔吊，3号楼设置1台臂长60m塔吊、4号楼与5号楼设置1台臂长65m塔吊。共计设置3部塔吊。塔吊型号选用长沙

5、中联重工科技发展股份公司生产的TC6012-6、QTC8(6510-6)塔式起重机，塔吊位置详见塔吊基础平面布置图。三、塔吊设计参数TC6012-6整机工作级别A4机构工作级别(kNm )起升机构M5回转机构M4变幅机构M4最大起重力矩(kNm) 1100额定起重力矩(kNm) 800工作幅度（m） 最大 60最小2.5最大起升高度（m） 支腿固定式螺栓固定式 底架固定式附着式 40.540.540.8200最大起重量（t） 6起升机构 型号QE680D 倍率=2 =4起重量/速度t/(m/min) 1.5/803/403/406/20功率（kW） 24/24变幅机构速度（m/min） 50/

6、25功率 （kW） 3.2/2.2回转机构速度 (r/min) 00.8 功率 (KW) 24.0 顶升机构功率 （kW） 0.71速度 (r/min) 7.5工作压力（MPa） 25平衡重 最大工作幅度（m） 6054484236平衡重（t） 16.215.713.811.49.6总功率 （kW） 35.3（不含顶升) 塔顶设计风速顶升 14m/s 工作状态20m/s 非工作状态42m/s 工作温度() -2040 非工作状况的温度() -2040 工作噪音（dB） 80TC6510-6机构工作级别(kNm )起升机构M5回转机构M4变幅机构M4额定起重力矩(kNm) 800起重工作幅度（m

7、） 最小2.5最大 65最大工作高度（m） 固定式附着式 40.5220最大起重量（t） 6起升机构 型号QE680D（带强制通风）倍率=2 =4起重量/速度t/(m/min) 1.5/803/403/406/20功率（kW） 24/24变幅机构速度（m/min） 055功率 （kW） 5.5回转机构速度 (r/min) 00.6功率 (KW) 5.52.0 顶升机构功率 （kW） 7.5速度 (r/min) 0.58工作压力（MPa） 25平衡重 最大工作幅度（m） 535965平衡重（t） 12.314.3516.4总功率 （kW） 40.5 (不包括液压系统)工作温度() -2040 四

8、、塔吊基础设计1#、2#塔吊为TC6012塔吊基础为自然地面承台基础，基础持力层为全风化花岗岩载力特征值fak为350kPa。满足塔吊承受力20t/。基础承台为5.0*5.0*1.5m，混凝土标号C35，养护期大于15天，主筋混凝土保护层厚度50mm；承台配筋纵横向各26根B25双层，拉钩81根A14。3#塔吊 为TC6510-6塔吊基础底采用直径1000mm钢筋砼单桩地基，承台底桩长分别为； 10m(桩端持力层为强风化岩)。桩顶钢筋锚入承台内800mm。塔吊桩基配筋同本工程桩基配筋。塔吊桩基础砼标号为C35，承台基础尺寸为5500mm5500mm1350mm。基础配筋为双层双向3根B25，拉

9、钩225根A12，主筋混凝土保护层厚度50mm；五、塔吊计算书 1#、2#塔吊为TC6012塔吊计算书：天然基础计算书一、参数信息塔吊型号：QT60， 塔吊起升高度H：37.00m，塔身宽度B：1.6m， 基础埋深d：2.00m，自重G：51.7kN， 基础承台厚度hc：1.50m，最大起重荷载Q：60kN， 基础承台宽度Bc：5.00m，混凝土强度等级：C35， 钢筋级别：HRB335，基础底面配筋直径：25mm 二、塔吊对交叉梁中心作用力的计算1、塔吊竖向力计算塔吊自重：G=51.7kN；塔吊最大起重荷载：Q=60kN；作用于塔吊的竖向力：FkGQ51.760111.7kN；2、塔吊弯矩计

10、算风荷载对塔吊基础产生的弯矩计算：Mkmax196kNm；三、塔吊抗倾覆稳定验算基础抗倾覆稳定性按下式计算：eMk/（Fk+Gk）Bc/3式中 e偏心距，即地面反力的合力至基础中心的距离； Mk作用在基础上的弯矩； Fk作用在基础上的垂直载荷； Gk混凝土基础重力，Gk25551.5=937.5kN； Bc为基础的底面宽度；计算得：e=196/(111.7+937.5)=0.187m 5/3=1.667m；基础抗倾覆稳定性满足要求！四、地基承载力验算依据建筑地基基础设计规范(GB50007-2002)第5.2条承载力计算。计算简图: 混凝土基础抗倾翻稳定性计算：e=0.187m Fl= 82.

11、88kN；实际冲切力不大于允许冲切力设计值，所以能满足要求！六、承台配筋计算1.抗弯计算依据建筑地基基础设计规范（GB 50007-2002）第8.2.7条。计算公式如下:MI=a12(2l+a)(Pmax+P-2G/A)+(Pmax-P)l/12式中：MI -任意截面I-I处相应于荷载效应基本组合时的弯矩设计值； a1 -任意截面I-I至基底边缘最大反力处的距离；取a1=(Bc-B)/2(5.00-1.60)/2=1.70m； Pmax -相应于荷载效应基本组合时的基础底面边缘最大地基反力设计值，取66.31kN/m2； P -相应于荷载效应基本组合时在任意截面I-I处基础底面地基反力设计值

12、，BcPmax-a1(Pmax-1.2Pmin)/Bc566.3071.7(66.3071.228.68)/5=55.464kPa； G -考虑荷载分项系数的基础自重，取G=1.3525BcBchc=1.35255.005.001.50=1265.63kN/m2； l -基础宽度，取l=5.00m； a -塔身宽度，取a=1.60m； a -截面I - I在基底的投影长度, 取a=1.60m。 经过计算得MI=1.702(25.00+1.60)(66.31+55.46-21265.63/5.002)+(66.31-55.46)5.00/12=70.39kNm。2.配筋面积计算 s = M/(1

13、fcbh02) = 1-(1-2s)1/2 s = 1-/2 As = M/(sh0fy)式中，l -当混凝土强度不超过C50时， 1取为1.0,当混凝土强度等级为C80时，取为0.94,期间按线性内插法确定，取l=1.00； fc -混凝土抗压强度设计值，查表得fc=16.70kN/m2； ho -承台的计算高度，ho=1.45m。经过计算得： s=70.39106/(1.0016.705.00103(1.45103)2)=0.000； =1-(1-20.000)0.5=0.000； s=1-0.000/2=1.000； As=70.39106/(1.0001.45103210.00)=23

14、1.20mm2。由于最小配筋率为0.15%,所以最小配筋面积为:5000.001500.000.15%=11250.00mm2。故取 As=11250.00mm2。实际承台底面HRB335单向根数26根,配筋值12762.72mm2，满足要求。3#塔吊 为TC6510-6塔吊基础计算书四桩基础计算书一、塔吊的基本参数信息塔吊型号：TC6510， 塔吊起升高度H：43.000m，塔身宽度B：1.8m， 基础埋深D：1.500m，自重F1：565.9kN， 基础承台厚度Hc：1.500m，最大起重荷载F2：60kN， 基础承台宽度Bc：5.500m，桩钢筋级别:RRB400， 桩直径或者方桩边长：

15、0.800m，桩间距a：4m， 承台箍筋间距S：200.000mm，承台混凝土的保护层厚度：50mm， 承台混凝土强度等级：C35；二、塔吊基础承台顶面的竖向力和弯矩计算塔吊自重（包括压重）F1=565.90kN；塔吊最大起重荷载F2=60.00kN；作用于桩基承台顶面的竖向力Fk=F1+F2=625.90kN；风荷载对塔吊基础产生的弯矩计算：Mkmax459.3kNm；三、承台弯矩及单桩桩顶竖向力的计算 1. 桩顶竖向力的计算依据建筑桩技术规范（JGJ94-2008）的第5.1.1条，在实际情况中x、y轴是随机变化的，所以取最不利情况计算。Nik=(Fk+Gk)/4)/nMykxi/xj2M

16、xkyi/yj2；其中 n单桩个数，n=4； Fk作用于桩基承台顶面的竖向力标准值，Fk=625.90kN； Gk桩基承台的自重标准值：Gk=25BcBcHc=255.505.501.50=1134.38kN； Mxk,Myk承台底面的弯矩标准值，取459.30kNm； xi,yi单桩相对承台中心轴的XY方向距离a/20.5=2.83m； Nik单桩桩顶竖向力标准值；经计算得到单桩桩顶竖向力标准值 最大压力：Nkmax=(625.90+1134.38)/4+459.302.83/(22.832)=521.26kN。最小压力：Nkmin=(625.90+1134.38)/4-459.302.83

17、/(22.832)=358.88kN。不需要验算桩的抗拔！2. 承台弯矩的计算依据建筑桩技术规范（JGJ94-2008）的第5.9.2条。 Mx = Niyi My = Nixi其中 Mx,My计算截面处XY方向的弯矩设计值； xi,yi单桩相对承台中心轴的XY方向距离取a/2-B/2=1.10m； Ni1扣除承台自重的单桩桩顶竖向力设计值，Ni1=1.2(Nkmax-Gk/4)=285.20kN；经过计算得到弯矩设计值：Mx=My=2285.201.10=627.44kNm。四、承台截面主筋的计算依据混凝土结构设计规范(GB50010-2002)第7.2条受弯构件承载力计算。 s = M/(

18、1fcbh02) = 1-(1-2s)1/2 s = 1-/2 As = M/(sh0fy)式中，l系数，当混凝土强度不超过C50时，1取为1.0,当混凝土强度等级为C80时，1取为0.94,期间按线性内插法得1.00； fc混凝土抗压强度设计值查表得16.70N/mm2； ho承台的计算高度：Hc-50.00=1450.00mm； fy钢筋受拉强度设计值，fy=300.00N/mm2；经过计算得：s=627.44106/(1.0016.705500.001450.002)=0.003； =1-(1-20.003)0.5=0.003； s =1-0.003/2=0.998； Asx =Asy

19、=627.44106/(0.9981450.00300.00)=1444.75mm2。由于最小配筋率为0.15%,所以构造最小配筋面积为:5500.001500.000.15%=12375.00mm2。承台底面单向根数30根。实际配筋值14726.2mm2，满足要求。五、承台截面抗剪切计算依据建筑桩技术规范(JGJ94-2008)的第5.9.9条，承台斜截面受剪承载力满足下面公式： Vhsftb0h0其中，b0承台计算截面处的计算宽度，b0=5500mm； 计算截面的剪跨比，=a/h0，此处，a=0.78m；当 3时,取=3，得=0.538； hs受剪切承载力截面高度影响系数，当h0800mm

20、时，取h0=800mm，h02000mm时，取h0=2000mm，其间按内插法取值，hs=(800/1450)1/4=0.862； 承台剪切系数，=1.75/(0.538+1)=1.138；0.8621.1381.5755001450=12278.973kN1.2521.262=625.515kN；经过计算承台已满足抗剪要求，只需构造配箍筋B12。六、桩竖向极限承载力验算桩承载力计算依据建筑桩技术规范(JGJ94-2008)的第5.2.1条：桩的轴向压力设计值中最大值Nk=521.262kN；单桩竖向极限承载力标准值公式：Quk=uqsikli+qpkAp u桩身的周长，u=2.513m； A

21、p桩端面积,Ap=0.503m2；各土层厚度及阻力标准值如下表: 序号 土厚度(m) 土侧阻力标准值(kPa) 土端阻力标准值(kPa) 抗拔系数 土名称 1 6.00 25.00 825.00 0.80 粘性土 2 10.00 25.00 965.00 0.70 粉土或砂土 由于桩的入土深度为10.00m,所以桩端是在第2层土层。单桩竖向承载力验算: Quk=2.513250+9650.503=1113.38kN；单桩竖向承载力特征值：R=Ra=Quk/2=1113.38/2=556.69kN；Nk=521.262kN1.2R=1.2556.69=668.028kN；桩基竖向承载力满足要求！

22、七、桩配筋计算1、桩构造配筋计算As=d2/40.65%=3.148002/40.65%=3267mm2；2、桩抗压钢筋计算经过计算得到桩顶竖向极限承载力验算满足要求,只需构造配筋！3、桩受拉钢筋计算桩不受拉力，不计算这部分配筋，只需构造配筋！配筋值：HRB400钢筋，16根18mm。实际配筋值4071.5 mm2。依据建筑桩基设计规范(JGJ94-2008)，箍筋采用螺旋式，直径不应小于6mm，间距宜为200300mm；受水平荷载较大的桩基、承受水平地震作用的桩基以及考虑主筋作用计算桩身受压承载力时，桩顶以下5d范围内箍筋应加密；间距不应大于100mm；当桩身位于液化土层范围内时箍筋应加密；

23、当考虑箍筋受力作用时，箍筋配置应符合现行国家标准混凝土结构设计规范GB50010的有关规定；当钢筋笼长度超过4m时，应每隔2m设一道直径不小于12mm的焊接加劲箍筋。六、塔吊基础施工技术措施及质量验收1、混凝土强度等级采用C35； 2、基础表面平整度允许偏差1/1000；本工程基础桩采用钻孔灌注柱，其施工工艺及质量控制要点详见桩基工程专项施工方案，桩身砼浇灌至自然地坪面，施工承台时必须凿除桩顶约1.2m砼浮浆层。3、埋设件埋设参照一下程序施工： 将16件高强度螺栓及垫板与预埋螺栓定位框装配在一起。 为了便于施工，当钢筋捆扎到一定程度时，将装配好的预埋螺栓和预埋螺栓定位框整体吊入钢筋网内。 再将

24、8件30的钢筋将预埋螺栓连接。 吊起装配好的预埋螺栓和预埋螺栓定位框整体，浇筑混凝土。在预埋螺栓定位框上加工找水平，保证预埋后定位框中心线与水平面的垂直度小于1.5/1000。固定支腿周围混凝土充填率必须达到95%以上。4、起重机的混凝土基础应验收合格后，方可使用。 5、起重机的金属结构、及所有电气设备的金属外壳，应有可靠的接地装置，接地电阻不应大于10。6、按塔机说明书，核对基础施工质量关键部位。7、检测塔机基础的几何位置尺寸误差，应在允许范围内，测定水平误差大小，以便准备垫铁。8、机脚螺丝应严格按说明书要求的平面尺寸设置，允许偏差不得大于5mm。9、基础砼浇筑完毕后应浇水养护，达到砼设计强

25、度方可进行上部结构的安装作业。如提前安装必须有同条件养护砼试块试验报告，强度达到安装说明书要求。10、塔吊基础砼浇筑后应按规定制作试块，基础内钢筋必须经质检部门、监理部门验收合格方可浇筑砼，并应作好、隐检记录。以备作塔吊验收资料。11、钢筋、水泥、砂石集料应具有出厂合格证或试验报告。12、塔吊基础底部土质应良好，开挖经质检部门验槽，符合设计要求及地质报告概述方可施工。13、塔吊基础施工后，四周应排水良好，以保证基底土质承载力。14、塔机的避雷装置宜在基础施工时首先预埋好，塔机的避雷针可用横截面不小于16mm2的绝缘铜电缆或横截面30mm3.5mm表面经电镀的金属条直接与基础底板钢筋焊接相连，接

26、地件至少插入地面以下1.5m。15、塔吊基础的钻孔灌注桩施工严格按本工程桩基工程施工方案进行施工质量控制。16、基础塔吊砼拆模后应在四角设置沉降观测点，并完成初始高程测设，在上部结构安装前再测一次，以后在上部结构安装后每半月测设一次，发现沉降过大、过快、不均匀沉降等异常情况应立即停止使用，并汇报公司工程技术部门分析处理后，方可决定可断续使用或不能使用。七、塔吊穿地下室处理措施本工程3#、4、5楼塔吊均布置在地下室中，塔吊穿地下室的处理措施如下： 1、地下室底板处理措施：（1）本工程设计塔吊基础顶面标高同地下室底板顶面标高，施工时浇筑塔吊基础，塔吊基础钢筋绑扎时，除绑扎塔吊基础钢筋外，还应按地下

27、室底板配筋绑扎塔吊部分的底板钢筋，并预留一个搭接长度。（2）绑扎底板钢筋时，钢筋与塔吊基础预留的钢筋搭接。（3）在塔吊基础与地下室底板接触的部位预埋3厚的止水钢板。具体做法如下图所示： 塔吊基础做法详图止水钢板安装详图2、地下室顶板处理措施：（1）在地下室顶板上开一个2m见方的孔，塔吊拆除后，用高一强度等级的微膨胀混凝土封闭。因塔吊处预留孔封闭后，底板受力与实际设计状况不同，为保证顶板安全，在封回洞口前，塔吊所在跨的顶板下方加钢管支撑。 （2）顶板预留孔处钢筋按设计要求预留一个搭接长度，拆除塔吊后，采用搭接的方式连接。板四周预留12钢筋500mm长，按原顶板配筋间距设置。（3）在预留的顶板洞口周边砌筑20cm高的砖墙挡水，素水泥浆抹光。并在周边加设1200mm高防护栏杆。附件：塔吊平面布置图
