某医院综合布线系统设计方案.doc

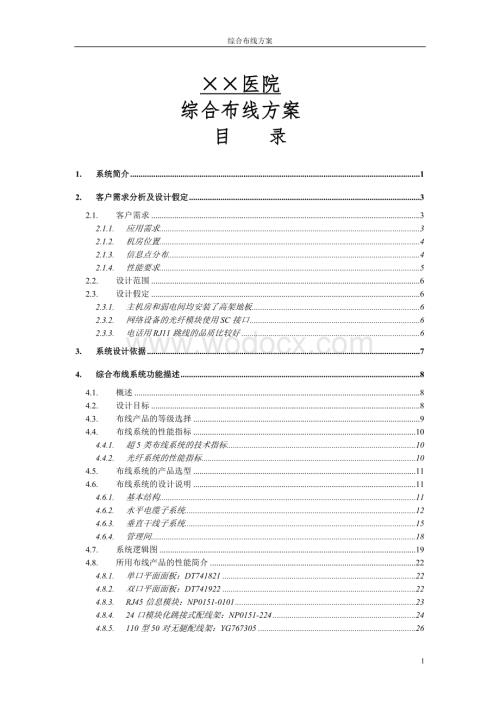

1、综合布线方案医院综合布线方案目 录1.系统简介12.客户需求分析及设计假定32.1.客户需求32.1.1.应用需求32.1.2.机房位置42.1.3.信息点分布42.1.4.性能要求52.2.设计范围62.3.设计假定62.3.1.主机房和弱电间均安装了高架地板62.3.2.网络设备的光纤模块使用SC接口62.3.3.电话用RJ11跳线的品质比较好63.系统设计依据74.综合布线系统功能描述84.1.概述84.2.设计目标84.3.布线产品的等级选择94.4.布线系统的性能指标104.4.1.超5类布线系统的技术指标104.4.2.光纤系统的性能指标104.5.布线系统的产品选型114.6.布

2、线系统的设计说明114.6.1.基本结构114.6.2.水平电缆子系统124.6.3.垂直干线子系统154.6.4.管理间184.7.系统逻辑图194.8.所用布线产品的性能简介224.8.1.单口平面面板：DT741821224.8.2.双口平面面板：DT741922224.8.3.RJ45信息模块：NP0151-0101234.8.4.24口模块化跳接式配线架：NP0151-224244.8.5.110型50对无腿配线架：YG767305264.8.6.4对110型连接模块：YG765254274.8.7.5对110型连接模块：YG765255274.8.8.110配线架专用机柜型1U背板

3、：YG728681274.8.9.水平双绞线：15015284.8.10.25对语音大对数电缆：13003294.8.11.6芯室内多模光缆：Of05-62L06304.8.12.6芯室外多模光缆：Of02-62P06304.8.13.24口ST型光端箱：411365314.8.14.ST光纤耦合器：OP04-STST-T314.8.15.ST多模光纤尾纤：OP05-ST6201324.8.16.融接耗材：OP02-hss01324.8.17.12芯融接盘：OP02-shb01334.8.18.光纤分线盘：403458334.8.19.1U跳线管理器：MG726011334.8.20.RJ45

4、型跳线：P70C212Y334.8.21.ST-SC双芯异种光纤跳线：OP06-dt62ds02344.8.22.一对打线工具：YG761206A354.8.23.配线机柜354.9.对计算机网络设备的考虑364.10.配线架附近的环境要求365.工程验收375.1.综合布线系统的工程验收375.1.1.验收标准375.1.2.被测线路的定义375.1.3.测试项目及参数385.1.4.测试人员385.1.5.测试结果386.用户培训计划及认证396.1.培训内容396.1.1.培训内容396.1.2.培训场地和培训器材396.2.认证培训407.设计建议417.1.智能排队系统的信息点分布4

5、17.2.招待所客房卫生间的同号电话点417.2.1.招待所客房的特殊测试要求427.3.病房区预留WLAN用的数据信息点427.4.消控中心的信息点数量427.5.楼层弱电间安装语音信息点437.6.会议室内的信息点437.7.VOD系统447.7.1.VOD点播采用计算机局域网传输方式447.8.布线系统的防雷接地458.系统配置468.1.配置总表468.2.各楼层材料配置表478.2.1.综合楼、招待所主配线架材料配置表478.2.2.综合楼B3F2F楼层材料配置表488.2.3.综合楼3F5F楼层材料配置表488.2.4.综合楼6F屋顶层楼层材料配置表498.2.5.招待所B1F2F

6、楼层材料配置表508.2.6.招待所3F屋顶层楼层材料配置表51521. 系统简介医院是一座现代化的智能医院，本次投标涉及到其中的综合楼和招待所。根据招标要求，本设计将为其提供一套实用的综合布线系统解决方案。医院采用综合布线系统作为医院内语音、数据及图像通信等系统的传输媒质。针对现代医疗系统对通讯自动化（CA）、办公自动化（OA）、医院光缆系统（HIS）和其他业务的信息传输的需求，对布线具有高度灵活性、可靠性及综合性的要求，并应面向未来的发展及方便维护和管理，要求具有模块化、易扩展性。本系统能满足本医院内各种数据通信的功能要求，同时应满足数据系统对千兆网的技术性能要求，以适应新技术的发展与应用

7、。在数据信息点上能任意连接计算机及其有关设备。为了满足智能型医院对综合布线系统的需求，在本方案中，假设在综合布线系统上将至少可以运行以下一些应用系统：F 电话系统（包括多媒体电话、IP电话等等）；F 计算机网络系统（包括百兆网和千兆网）；F 视频点播系统（VOD）；F 视频会议系统；F LED大屏；F 医院智能排队系统；F 多媒体触摸屏系统；F 其他应用系统。本综合布线系统在安装完毕后，能够满足每星期7日，每日24小时无间隙地正常传输语音、数据和图像的要求。本方案是根据图纸和技术要求，在充分考虑了医院的工作环境、运行方式和可能采用的网络结构的基础上，参考以往的经验所形成。本方案对医院的需求进行

8、了认真的分析和配置。其特点是使用方便、扩充容易、管理简便、满足未来十年各种计算机网络的实际需求，并充分考虑了计算机网络系统的需求。本方案采用超5类非屏蔽系统，采用先进、可靠的机柜型标准综合布线结构，并实现了语音、数据信息点的完全可互换。本投标书中结合本公司的特点对综合布线系统的施工提出了自己的方案。2. 客户需求分析及设计假定本次招标的范围为医院的综合楼和招待所，其中综合楼高8层（另有地下3层），楼高33.6米，其功能包括门诊、病房、化验、停车库等等；招待所高5层（另有地下1层），楼高18.6米，其功能包括客房、套房、会议室、餐厅等等。2.1. 客户需求此次综合布线系统的设计范围为综合楼、招待

9、所以及相关园区的全部综合布线系统。本次投标书的涉及范围为：F 综合布线系统的设计、供应、安装、接续、测试、验收、系统质保、技术支持、售后服务和培训；F 协调配合与其他相关专业（建筑、结构、水、风、电、精装修等）的设计、安装工作；F 协助与本系统相关的各系统，如电话通讯、计算机网络、电视会议、机房等的调试开通工作。2.1.1. 应用需求考虑各方面的业务要求建立数字通讯系统和千兆网系统。为此建立的结构化布线系统，应能适应并适合业务发展的要求。本综合布线系统要求能支持话音及多种计算机数据系统。其中语音要求支持电话交换机系统，数据传输要求能够传输各种计算机网络信息。根据要求，本次综合布线系统的核心要求

10、如下：F 满足相关的国际标准和国家标准；F 能够支持各种计算机网络设备和电话系统；F 具有先进性、可靠性、可互换性和可扩充性；F 把好质量关，杜绝工程质量事故；F 数据主配线架位于1层PBX机房内；F 语音总配线架位于1层PBX机房。2.1.2. 机房位置根据招标书和图纸，综合布线系统的主机房（CD、BD）及楼层弱电间（FD）的位置如下：F 医院信息中心（CD）位于老楼内，它通过光缆将医院各建筑物（包括综合楼和招待所）的计算机网络连接成为一个整体；F 综合楼的主机房设在3层，其中的主配线架（BD）通过光缆和语音电缆连接3个楼层配线架（FD），实现楼内联网。同时它通过光缆分别连接医院信息中心和招

11、待所，并通过语音电缆连接到医院信息中心的语音主配线架；F 招待所的主机房设在1层，其中的主配线架（BD）通过光缆和语音电缆连接2个楼层配线架（FD），实现楼内联网。同时它通过光缆连接到综合楼，并通过语音电缆连接到医院信息中心的语音主配线架；F 综合楼内设有3个楼层配线架（FD），分别位于1层、4层和7层；F 招待所内设有2个楼层配线架（FD），分别位于2层和5层。2.1.3. 信息点分布根据招标文件及图纸，信息点均根据招标文件及图纸设定的数量和位置计算，如表2.1和表2.2所示：楼层代号楼层说明语音点数据点墙面双口点 墙面双口点和地面双口点均为1个语音点1个数据点地面双口点小计屋顶层屋面400

12、048F八层17083397F七层17083396F六层17083395F五层17083394F四层17083393F三层150190532F二层76174551F一层9518968B1F地下一层1101013B2F地下二层80008B3F地下三层60006合计145119528402表2.1 综合楼信息点分布表楼层代号楼层说明语音点数据点墙面双口点 墙面双口点和地面双口点均为1个语音点1个数据点地面双口点小计屋顶层屋面100015F五层30190414F四层30190413F三层30190412F二层11070251F一层475225B1F地下一层1001012合计357702186表2.2

13、 招待所信息点分布表2.1.4. 性能要求本综合布线系统要求满足以下性能：F 支持10BASE-T（10M以太网）、100BASE-T（100M高速以太网）、1000BASE-T（千兆以太网）；F 支持ISO 8802.5（令牌环网）；F 支持FDDI和CDDI（100M Hz）；F 支持155M及622M ATM网；F 支持今后的1200Mbps ATM网（实验室模型）；F 支持视频会议系统；F 支持各种类型的电话系统。2.2. 设计范围本次设计仅包含综合楼、招待所及相关园区的综合布线系统。2.3. 设计假定在本节中将对本医院的综合布线系统进行一些设计假定，以方便后续的方案叙述：2.3.1.

14、 主机房和弱电间均安装了高架地板假定在PBX机房内安装了高架地板，线缆桥架经过地板下通往配线机柜，同时机柜旁还安装了电源插座。同时假定各楼层弱电间也铺设了架空地板，使线缆可以从地板下进入配线机柜，以提高整个系统的可靠性。2.3.2. 网络设备的光纤模块使用SC接口假定计算机网络设备的光纤模块均使用目前最为流行的SC接口，这样无论光配线架采用哪一种接口，只要配一端是SC头的异种跳线（本投标书中采用了ST-SC跳线）就可以实现光端箱与网络设备之间的跳线。2.3.3. 电话用RJ11跳线的品质比较好目前市场上充斥着大批不规范的RJ11水晶头，同时制成的电话跳线也会因为制作工艺上的不完善造成不规范，如

15、果使用这种，跳线插入综合布线系统的信息插座内，轻则是信号不通，重则造成RJ45插座损坏。为此，假定用户方自行提供的电话跳线均为品质比较好的产品。3. 系统设计依据 本投标书将依据以下资料进行设计：1. 甲方提供的图纸和招标文件2. 建筑与建筑群综合布线系统工程设计规范（GB/T 50311-2000）3. 建筑与建筑群综合布线系统工程施工及验收规范（GB/T 50312-2000）4. 智能建筑设计标准（DBJ08-47-95）5. 建筑物智能化系统验收标准（DB31/219.1-1998）6. 民用建筑电气设计规范（JBJ/T16-92）7. 高层民用建筑设计防火规范（GB50045-95）

16、8. 国际布线标准（ISO/IEC IS 11801，2002年10月）9. 大楼通用综合布线系统（YD/T926.1-97）10. 工业企业通信设计规范（GBJ42-81）11. 工业企业通信接地设计规范（GBJ79-85）12. 工业企业程控用户交换机工程设计规范13. 电气装置安装工程施工及验收规范（GBJ232-92）14. 欧洲布线标准（EN50173，1995年8月）15. 商用建筑线缆标准（EIA/TIA-568A5-2000，美国2000年）16. 商用建筑通信通道和空间标准（EIA/TIA-569）17. 商用建筑电信设施管理标准（EIA/TIA-606）18. 商用建筑通信

17、接地接续要求（EIA/TIA-607）19. 无屏蔽双绞线系统现场测试传输性能规范（EIA/TIA TSB 67）20. 商务楼通信建筑布线标准（EIA/TIA568B2-2002）21. 电磁兼容标准EMC Standard EN5502222. 通信光缆的一般要求（GB/T7427-87）4. 综合布线系统功能描述本综合布线系统将针对电话系统和计算机系统对线缆的要求进行设计。4.1. 概述布线系统是弱电系统数据和语音传递的基本通道。在布线系统的基础上，可以形成遍布整个大楼的电话网络、计算机网络。布线系统是信息系统中最基础的组成部分，它的性能直接影响到信息系统的性能和寿命。医院内配备有先进的

18、计算机网络系统和通讯系统。为了有效地利用这些设备，并让它们发挥最大的效果，医院将采用综合布线系统实现电话和计算机系统资源的综合利用。本方案在满足需求的前提下，重点考虑今后的系统扩充、可靠性、易维护、易管理等问题，希望本方案能给医院带来最大的实惠。综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器

19、、传输电子线路、电器保护设备和支持硬件。在这一部分中，将介绍我司对医院布线系统的设计思路和配置想法。4.2. 设计目标本方案将针对医院计算机网络与电话综合布线系统的实际情况设计，充分考虑到今后可能的使用要求，并参考了我公司过去的经验。希望该布线方案能够为医院的信息系统建设尽力。为了满足本医院的需求，本综合布线系统将具有以下特性： 实用性：满足医院的电话通信系统、办公自动化和计算机网络系统对布线的需求。能兼容话音、数据、图象的传输，并可于外部网络连接。本方案所用的超5类系统（5E系统）能够满足向后兼容要求； 灵活性；为开放式结构，能支持话音及多种计算机数据系统，在应用上能支持视频会议、多媒体等系

20、统的需要。即任一信息点能够连接不同类型的设备，如计算机、打印机、终端或电话、传真机； 模块化：布线系统中，除去固定在建筑物内的线缆外，其余所有的接插件都是积木式的标准件，以方便管理和使用； 扩充性：布线系统是可扩充的，以便将来有更大的发展时，很容易将设备扩展进去。本方案采用树状星型结构，以支持目前和将来各种网络的应用。通过跳线和不同的网络设备，可以实现各种不同逻辑拓扑结构的网络，一旦系统扩充时仅需要在相关的“树叉”上添入新的线缆就可以实现； 标准性：满足最新、最高的布线系统标准（如国家标准：GB/T 50311-2000和GB/T 50312-2000、国际标准：ISO/IEC 11801、欧

21、洲标准：EN50173等、美洲标准：EIA/TIA 568B2-2002）的要求； 耐火性：由于采用了阻燃型线缆，使系统具备了在万一发生火灾时的阻燃性能，既满足了国标的要求，又具有实际的防火意义； 可靠性：在设计中充分考虑到系统的长期可靠性。本方案从力的作用方向出发，以具有高可靠性的机柜型配线系统为核心，添入了不会对RJ45头产生拉力的跳线管理器和线缆托架，努力提高系统可靠性和安全性； 经济性：在满足应用要求的基础上，尽可能降低造价。4.3. 布线产品的等级选择根据招标文件、医院的应用及设计院的图纸，本方案所使用的布线产品的等级如下： 水平布线系统：超5类产品（包含语音和数据线路）； 楼内数据

22、主干系统：62.5微米多模光缆； 楼内语音主干系统：室内大对数双绞线电缆； 园区数据主干系统：62.5微米多模光缆； 园区语音主干系统：市话电缆。其中，室内语音主干按设计院图纸要求为市话电缆，由于市话电缆为室内外通用型，护套层较厚较硬，容易造成转弯半径大、施工困难等麻烦，因此在本设计中，采用了柔软、性能更高的室内大对数双绞线电缆。4.4. 布线系统的性能指标根据甲方的布线需求，参考各种最新的国际标准，确定其主要性能指标如下：4.4.1. 超5类布线系统的技术指标增强型五类布线系统应满足Class D+的链路技术性能指标和信道性能，要求水平双绞线系统的综合性能应超过ISO 11801的Class

23、 D+的应用。所组成的布线系统的各种链路应超过ISO 11801的Class D+的链路。水平数据配线电缆为增强型五类100W阻燃型平衡电缆。满足或高于ISO 11801和EIA/TIA 568A5-2000的技术性能要求。其主要技术指标如下：频率(MHz)Pair to Pair NEXTPS NEXTPS ELFEXTReturn LossChannel PS ACRPair to Pair ACR1-83.1-80.1-72.1-30.068694-71.0-86.0-60.0-30.061648-65.0-62.0-54.0-30.0545610-63.1-60.0-52.0-30.0

24、495016-59.0-56.0-48.0-30.0475020-57.1-54.0-46.1-30.0414725-55.1-52.0-44.1-30.0414431.25-53.2-50.2-42.1-28.1363862.5-47.2-44.2-36.2-22.13032100-43.1-40.1-32.1-18.01820125-41.0-38.2-29.0-18.01415155-37.0-34.3-23.2-17.0810表4.1 ISO 11801 Class D+ 链路指标4.4.2. 光纤系统的性能指标光纤链路应符合ISO 11801的技术性能要求。 光纤系统的测试波长：F

25、1300nm或850nm； 垂直主干子系统的链路连接技术指标F 信号衰减 2.6dB （500m，波长1300nm）；F 信号衰减 3.9dB （500m，波长850nm）； 水平光纤子系统的链路连接技术指标F 信号衰减 2.2dB （100m，波长1300nm）；F 信号衰减 2.5dB （100m，波长850nm）4.5. 布线系统的产品选型根据医院的设计需求，以及大楼内的实际情况，本方案建议使用瑞士德特威勒公司的Unilan结构化布线系统。4.6. 布线系统的设计说明4.6.1. 基本结构根据国际标准（ISO/IEC 11801）的设计原则，本布线系统将由工作区子系统、水平子系统、管理子

26、系统（描述时分为主配线间BD和楼层配线间FD两部分）、垂直子系统和楼群子系统构成。在本方案中充分考虑了布线系统的高度可靠性、高速率传输特性及可扩充性。图4.1 本方案所采用的布线系统中各子系统划分示意图4.6.2. 水平电缆子系统水平电缆子系统包括水平双绞线及相关的面板、模块和配线架。 墙面面板及模块工作区子系统由设在各诊室、护士岛、窗口、办公室内的信息插座、跳线（连接信息插座至终端设备之间的线缆）构成。信息点分布参见表2.1和表2.2。信息点总数为588点，其中数据点为213点，语音点为375点。在各个房间中，已经充分考虑了家具的常规摆放位置，基本上可以将信息点安排在适当的位置，当然准确的位

27、置还需待看到装饰图纸后才能确定。为了保证计算机网络系统的正常运转，所有信息插口都是一个标准的RJ45超五类信息插口，可以支持155MHz的信息传输，不同型号的计算机和终端可以通过RJ45标准跳线方便地连接到电脑信息插座上。根据经验，电话线用的RJ11-6P插头（电话机一般都配有这种电缆）可以直接插入RJ45插座内。如果某间房间内需要的电话数量超过所提供的语音信息点数，可以使用RJ45转2RJ11转换器（五金店内一般都有），将1个RJ45插座转换成2个RJ11插座，这样可以使语音点的数量加倍，最多时，可使用RJ45语音插座支持4台普通电话。在墙面插座的面板上，配备了防尘盖。在不使用时，防尘盖自动

28、下滑，遮盖住信息插座，以免信息插座内积灰。在本系统中，由于各层水平电缆的两端（插座面板和配线面板）均采用了超五类非屏蔽RJ45模块，故系统的可互换性非常好，这样就实现了语音/数据完全可互换，使电话与电脑之间的线路转换十分简单，仅仅只需要在配线架上改变跳线即可，大大方便了今后的实际应用。使综合布线系统的灵活性得到最完美的体现。插座模块上都印有568A和568B（建议使用568A排列方式）两种端接方式的线缆颜色排列，使施工人员不必记忆各种端接的排列和颜色规定，使端接时的出错概率明显下降。在本项目中，所用的信息插座大多为为墙面型（使用86型底盒），一般安装在墙壁或隔断上。也可以根据实际情况，将它安装

29、在家具屏风上或地面插座盒内。根据图纸，有30个双口信息点为地插型，对于这些插座，建议采用国产的方型地插盒（150150mm或200200mm），将电源插座和信息插座模块安装在国产地面插座盒内，同时用金属隔板分离强电和弱电模块。这样做的好处是在地面上不必安装许多个小的地插盒，使地面上整齐、美观。由于底盒中插座的安装方法有单模块安装和86型面板模块安装两种方式，因此在本投标书中暂以86型面板模块方式安装于地盒中。在面板的标签窗上，装有有机玻璃条，可以安装自己打印的面板纸，以确保造型美观。 水平双绞线线缆水平双绞线线缆由各楼层配线间至各个工作区之间的电缆构成。所有的水平电缆全部采用超5类非屏蔽双绞线

30、电缆。该双绞线可以用于所有的数据点和语音点，以实现信息点可完全互换，该双绞线的传输带宽为155M Hz。该线缆为阻燃线缆。超5类系统可大大提高用户运行快速以太网、155/622MbpsATM、千兆比以太网等高速网络的系统性能裕量，并为未来更高速的网络应用提供可靠支持。Datwyler的水平双绞线采用了紧套型的外护套结构，使外护套紧密地覆盖在8芯双绞线外，确保在施工过程中双绞线的绞距不容易发生改变，使传输性能得以保证。由于语音系统和数据系统所用水平电缆均为非屏蔽超五类双绞线，因此对用户而言，电话线和数据线可以灵活转换，只需在配线间将相应的跳线重新跳接，就可以很方便地实现所有的话音点和数据点之间的

31、互换，使综合布线系统的灵活性得到最完美的体现。本设计使用的双绞线均印有米标，因此在施工时很容易知道所剩线缆的数量，一方面可以避免做无用功，另一方面为最大限度地合理使用线缆创造了条件。根据图纸，水平线缆的平均长度约为79米。水平电缆从楼层配线、地板线槽引向工作区各信息点，配线间内接线端子与信息插座之间均为点到点端接，任何改变系统的操作（如增减用户、用户地址改变等）都不影响整个系统的运行，为系统的重新配置和故障检修提供了极大的方便。根据图纸，在综合楼和招待所均采用了35层共用1个楼层配线架的布线结构。根据这一结构，医院内的水平双绞线与楼层配线架之间的对应关系如下：配线架编号水平双绞线说明楼层数量综

32、合楼7F屋顶4电梯机房及其它机房8层39病区7层39病区6层39病区综合楼4F5层39病区4层39病区3层53化验综合楼1F2层55诊室及药房1层68挂号、收费、药房地下1层13停车场、设备用房、库房地下2层8停车场、库房、锅炉房、变配电间地下3层6停车场、库房招待所5F屋顶1电梯机房5层41客房、套房、会议室4层41客房、套房、会议室招待所2F3层41客房、套房、会议室2层25客房、包厢、餐厅1层25弱电间、厨房、办公室、吧台、小卖部地下1层12设备用房、库房表4.3 各配线架与水平双绞线分布简表 用户区配线架用户区配线架是指端接水平双绞线用的配线架，它安装在楼层配线架（机柜）内。为了让医院

33、的维护人员能够方便地对线路进行维护和管理，本设计采用的用户区配线架为24口RJ45型快接式配线架。该配线架的正面装有带有机玻璃盖板的标签窗，使每个模块的标签可以事先打印后装在有机玻璃盖板后。同时配线架自带线缆托架，可以将水平双绞线先行绑扎后再端接到模块上，一方面可以保证机柜内的美观，另一方面可以确保端接点的长期可靠性。该配线架的模块均为单个模块，其中任何一个模块万一出现问题时均可独立更换，不会影响其它模块的正常应用。由于与水平双绞线连接的用户区配线架全部使用了超5类24口快接式非屏蔽配线架，使维护界面完全统一，这样每一个信息点是用于语音或用于数据只是取决于维护人员的跳线插向计算机网络设备还是插

34、向电话主干配线架。因此任一信息点可连接电脑或连接电话，即实现了所谓的“完全可互换”。 跳线跳线是管理用的工具。由于跳线两端是插头（或单端固定，另一端是插头），因此维护人员可以根据需要，插入所需的配线架插座内，实现电话号码改变、网段改变、IP地址改变等目的。用户区的跳线主要有两种：F RJ45跳线RJ45跳线是计算机网络设备与用户区配线架之间用的跳线，它的两端均为RJ45插头。RJ45非屏蔽跳线使用了多芯软线，可以减少断线的可能性。跳线外附护套，以防止跳线接头处损坏。为了降低造价，本次使用的RJ45跳线将采用现场制作工艺，以确保每根跳线的长度都能符合现场的实际需要。另外还配有原装RJ45跳线配1

35、0根，主要用于测试和故障排除；F RJ11跳线RJ11跳线是电话系统用的跳线，其特点是便宜。由于，通常只用一对线，而且工作频率非常低，因此市售RJ11跳线（或自制）已经足以满足使用要求。由于主干配线架为110配线架，因此本次采用的RJ11跳线为单端安装RJ11插头的跳线，另一端端接在110配线架上。为了方便维护，我公司将为每根跳线编号，并使跳线的编号具有唯一性。使今后维护时，维护人员能够凭借线号迅速找到这根跳线的两端。由于用户区配线架采用了标准的布线结构，各种配线面板的数量均可根据实际需要任意添加，因此本设计方案具有非常好的可扩充性。所有的信息点均通过一定的编号规则（该规则将根据布线标准、用户

36、想法，并参考以往的经验构成）和颜色规则，以方便用户的使用。面板和配线架上的面板纸均可更换，因此可随着信息点性质的变化，随时调整面板纸上的标识。4.6.3. 垂直干线子系统垂直干线子系统由垂直主干双绞线、两端与之相接的配线架及相关的跳线组成。综合楼的综合布线主机房设在3层的主机房内。即垂直数据主干线缆将直接从3层主机房（BD）铺设到各楼层配线间（FD）。招待所的综合布线主机房设在1层的弱电间内。即垂直数据主干线缆将直接从1层弱电间（BD）铺设到各楼层配线间（FD）。在本投标书中，为了保证传输性能和传输质量，垂直干线的分布采用了星型结构，即从主机房以点到点的形式铺设到各个楼层配线间，使今后的系统维

37、护、管理和网络应用更为方便、灵活。 垂直干线在垂直干线中，数据通道采用了62.5/125m的6芯多模光缆，语音通道采用了25对语音大对数电缆。由于6芯多模光缆提供了3个全双工传输通道，具有极大的传输带宽（1000MBps）和无与伦比的传输质量，既提供了充分的容错冗余，又保证了主干网上的数据传输的质量和速率，而且为医院排队系统、视频会议系统、视频点播系统、办公系统自动化等应用系统提供高速传输的通道，这对于医院的高速应用一定会带来极大的方便。根据招标书要求，所有水平双绞线均要满足语音/数据完全可互换的要求，因此本设计将水平语音点和水平数据点全部集中在楼层配线架（FD）上进行集中管理。由于市话电缆通

38、常为室内/室外通用型，其护套层较硬，造成转弯半径较大，为降低施工难度、提高桥架的利用率，从大楼主配线间（BD）至各楼层配线间（FD）均采用了综合布线系统的语音大对数双绞线电缆。每个楼层配线间配有多根语音大对数双绞线，每台电话一对线，并在设计中留有适当余量。本设计采用的基数为20%的余量预留设计原则。根据计算，本系统中实际的冗余量达到40%，高于GB/T 50311-2000的标准要求。本医院的垂直干线分布如表4.4所示：楼层配线间位置25对大对电缆根数6芯多模室内光缆根数综合楼7F51综合楼4F51综合楼1F51招待所5F31招待所2F31合计215表4.4 垂直主干线缆统计表本方案所用的主干

39、线缆均为阻燃型线缆，可以满足国家标准的规定，也可以满足建设部标准的规定。 数据区配线架数据区配线架是端接干线电缆和光缆的配线架，分为语音配线架和光纤配线架两种。F 语音配线架语音主配线架上端接了通往各个楼层配线架的大对数电缆。本方案采用的语音配线架，这样既节约投资，又有利于电话系统的维护。根据98年公布的邮电规范，本设计方案将电话主配线架全部安装在机柜内，本方案采用了可安装在机柜内的打线式配线架。语音主干双绞线的两端将被端接在机柜型110配线架上。110配线架是传统的语音配线架，其造型美观大方，历史悠久。在本设计中，110配线架将被安装在19英寸机柜内，与用户区的RJ45配线面板一起安置，形成

40、完美的整体。F 光纤配线架（光端箱）本方案所用的光端箱为机柜型，高度1U。其正面面板上最多可以安装24个ST耦合器，即可以安装24芯光缆。光纤配线面板用来连接光缆，它安装在19”标准机柜或壁挂式光端箱内。它可以用于目前极为普遍的计算机网络设备。本设计中全部采用了质量最好的光纤融接工艺，以确保数据主干的品质。本方案可以满足各种计算机网络系统对布线系统的要求。计算机网络可以通过光纤跳线可以组成结构上的线路连接，并通过各种网络协议支持着各种计算机网络。所有的信息点均通过一定的编号规则（该规则将根据布线标准、用户想法，并参考以往的经验构成）和颜色规则，以方便用户的使用。配线架上的面板纸均可更换，因此可

41、随着信息点性质的变化，随时调整面板上的标识。 跳线干线子系统中的跳线包括光纤跳线和语音红白跳线两类。F 光纤跳线光纤跳线用于连接光端箱和网络设备的光纤模块。本设计为每条光纤链路配备了2根光纤跳线。由于光端箱采用了ST插头，而本方案所用的为了设备为SC插头，因此选用了双芯ST-SC跳线。如果今后需要使用具有其他光纤头的网络设备，只要更换跳线即可（有ST-ST、SC-SC、ST-SC、ST-FC、SC-FC、MIC-SC等双芯跳线）。F 红白跳线红白跳线因电话两芯线分别为红色和白色而得名，现在用的红白跳线已经具有各种颜色。红白跳线是在110配线架之间连接用的跳线，它可以直接端接在配线架上，也可以加

42、装RJ11插头后插入RJ45模块内。在本设计中，将使用剩余的水平双绞线中的芯线作为红白跳线，其电气性能和机械性能都超过了红白跳线。为了方便维护，我公司将为每根跳线编号，并使跳线的编号具有唯一性。使今后维护时，维护人员能够凭借线号迅速找到这根跳线的两端。4.6.4. 管理间管理间由各层分设的楼层配线架（FD）及主机房中的主配线架（BD）构成，负责楼层内及信息通道的统一管理。主要由跳线面板、跳线管理器、跳线、光缆端接面板、机柜（或机架）等组成。管理子系统的布局将对今后的线缆管理起重大的影响。 楼层配线架（FD）FD有配线机柜、数据区配线架、用户区配线架、跳线、辅助器件等组成，其中数据区配线架、用户

43、区配线架和跳线均在上文中做了说明。本方案所采用的配线机柜为19”工业标准机柜，高42U，其中可以安装各种配线架和网络设备，是保护必须系统和计算机网络设备的可靠屏障。本次采用的配线机柜的基本参数如下：F 尺寸为600mm（宽）800mm（深）2000mm（高，42U）；F 门与门框的缝隙不超过1.5mm，且四周缝隙均应保持一致；F 门均能开启灵活，没有卡阻现象；F 机柜顶部安装有2-4个风扇；F 背后一侧安装电源线槽，以防电源干扰；F 正面安装玻璃门（带暗装门锁，以防刮伤人或衣服），后背板和侧板均可拆卸；F 机柜的颜色为黑色（可由甲方指定其他颜色），亚光，采用喷塑工艺；F 机柜的箱体光洁，无皱纹

44、、裂纹、毛刺和焊接痕迹。在机柜内，电话模块、电脑模块和网络模块安装在同一个平面上，这对于线缆的统一布局以及管理带来了很大的方便。配线架的辅助材料包括跳线管理器、接地导线、绑扎带等等。其中跳线管理器是由于整理跳线用的支架。它使跳线按规定的路径铺设，一方面可以避免跳线遮挡了网络设备的指示灯、配线面板的RJ45口，另一方面它可以防止跳线之间彼此缠绕，造成少数跳线上承受了大批跳线的重量，以致天长日久出现跳线不通的故障。由于管理子系统全部采用先进的机柜型结构，因此布线系统将在各配线机房安装若干个19英寸工业标准机柜，其数量由该机房所管理的线缆数量及网络设备的数量决定。建议各配线间设活动地板，线缆可以从地板下进入机柜，这样既方便了走线，也有利于室内的造型安排。 楼层配线架的安装位置根据图纸，楼层配线架将全部安装在对应的弱电竖井旁。由于配线间较窄，因此本次将使用600mm宽度的机柜靠墙安装。由于配线机柜内还要安装计算机网络设备，因此本设计没有使用墙式配线架。4.7. 系统逻辑图本方案推荐的系统逻辑图参见图4.2、图4.3和图4.4。图4.2
