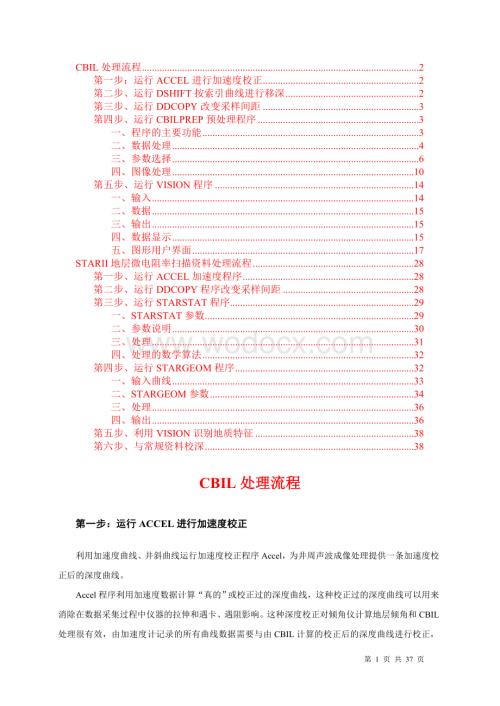

1、CBIL处理流程2第一步：运行ACCEL进行加速度校正2第二步、运行DSHIFT按索引曲线进行移深2第三步、运行DDCOPY改变采样间距3第四步、运行CBILPREP预处理程序3一、程序的主要功能3二、数据处理4三、参数选择6四、图像处理10第五步、运行VISION程序14一、输入14二、数据15三、输出15四、数据显示15五、图形用户界面17STARII地层微电阻率扫描资料处理流程28第一步、运行ACCEL加速度程序28第二步、运行DDCOPY程序改变采样间距28第三步、运行STARSTAT程序29一、STARSTAT参数29二、参数说明30三、处理31四、处理的数学算法32第四步、运行ST

2、ARGEOM程序32一、输入曲线33二、STARGEOM参数34三、处理36四、输出36第五步、利用VISION识别地质特征38第六步、与常规资料校深38CBIL处理流程第一步：运行ACCEL进行加速度校正利用加速度曲线、井斜曲线运行加速度校正程序Accel，为井周声波成像处理提供一条加速度校正后的深度曲线。Accel程序利用加速度数据计算“真的”或校正过的深度曲线，这种校正过的深度曲线可以用来消除在数据采集过程中仪器的拉伸和遇卡、遇阻影响。这种深度校正对倾角仪计算地层倾角和CBIL处理很有效，由加速度计记录的所有曲线数据需要与由CBIL计算的校正后的深度曲线进行校正，最后输出校正后的深度曲线

3、并作为深度索引曲线。数据校正是为了消除仪器在测量过程所受到的各种干扰，使测量结果尽可能地接近真实值。首先要做加速度校正。仪器在井眼中作非匀速运动，特别是当仪器轻度遇卡时，井下仪器在井眼中会发生跳动，而井口电缆却表现为匀速运度。这种情况下记录的深度与真实的测量深度存在不稳定的偏差。速度校正就是恢复原始采样数据所对应的真深度，消除仪器非匀速运动所产生的误差。因为存在测井数据采集误差，CBIL数据正常处理所需要的辅助曲线不能使用。运行Accel程序提供加速度校正，校正深度曲线为DEPTHC。该深度曲线被指派给Cbilprep的XDEP曲线。在数据采集时没有较大的加速度，数据显示上没有大的压缩和拉长，

4、那么误差通常很小输入曲线：ACCEL（GAZF） 测量的加速度；DEV（DEV） 井眼方位；TTIM（ETIMD） 深度间隔采样的时间；QA（QA） 由重力引起的加速度质量控制；DEPTH（DEPTH） 时间采样的深度索引。输出一条深度索引曲线DEPTHC。第二步、运行DSHIFT按索引曲线进行移深输出的深度索引曲线DEPTHC，然后按深度索引曲线进行移深，运行Dshift程序。为了准确地对曲线作深度校正，曲线必须预先移动，把数据放置在相应的加速度数据采集的深度上，然后根据XDEP输入曲线作深度校正。最后数据必须作后移动处理，把数据放置在合适的深度位置上。第三步、运行DDCOPY改变采样间距确

5、保各方位曲线、深度曲线的深度采样间距与回波幅度、回波时间图像的采样间距相同，如有需要，可更改方位曲线的采样间距、深度曲线的深度采样间距使其与声波成像的采样率一致。通过Ddcopy，使方位曲线与图像有相同的采样间距。将方位曲线AZ、DAZ、DEV、RB、DEPTHC的采样间距由每米196.9（0.00508）点变为每米98.4（0.01016）点。第四步、运行CBILPREP预处理程序为提高井周声波成像测井资料的图像质量，在井周声波成像测井资料预处理包（Cbilprep）中主要包含有各种滤波器，可对幅度及传播时间重新采样、幅度补偿、去尖峰处理及边缘增强等处理。使用滤波器的目的是消除干扰信号，对幅

6、度和传播时间的重新采样是要消除仪器在井中不规则转动对记录的回波幅度和传播时间的影响；边缘增强技术是增强图像中有差异的图像变化处的对比度。经过合适的预处理后得到与井中实际情况一致的各种图像和曲线，才能对资料进行进一步的后续处理及分析。根据图像质量情况，运行Cbilprep程序对回波幅度、回波时间图像进行滤波校正处理，校正后的图像反映地层特征情晰。Cbilprep程序是对CBIL仪器测得的数据进行校正、重采样、定向和数据标准化，在进行Vision计算之前，必须运行该程序，否则将导致计算倾角错误或绘图深度错误。一、程序的主要功能回波幅度图像和回波时间图像的环井周重采样；波形曲线的深度重采样；常规一维

7、曲线的深度重采样；一维方位曲线的重采样；对CBIL的幅度、传播时间和波形数据的定向；计算辅助方位曲线；回波幅度和回波时间的去尖峰滤波；通过滤波和应用边缘增强技术加强图形显示；回波幅度和回波时间校正；计算半径图像曲线；与辅助曲线有关的图像的计算；对波形曲线进行傅立叶变换；二、数据处理数据处理分成三个独立执行的数据处理块，分别是：一维曲线的处理、图像处理和波形数据处理。1、输入数据程序的输入有两个来源：一个是控制文件，另一个是外部的测井数据文件。曲线的数据有两种类型，数据由包含一维曲线和二维曲线的测量文件（XTF文件）提供，控制方式通过包含在控制文件中的参数来完成。（1）、一维曲线AZ 仪器的方位

8、CRV1CRV12 与图像有关的常规曲线DAZ 井眼的倾斜方位 DEV 井斜角 RB 相对方位角 SFLD 计算的流体的慢度 XDEP 测量的深度曲线 FAMP 流体探测器幅度 FDBI 流体探测的增益 （2）、二维曲线（图像）AMP 幅度图像（值*32768/5伏） SIG 波列数据（值*128/5伏）TIM 传播时间图像（3）、二维曲线（非图像）CBILBCVS 一字节整形的CBIL阵列数据 CBILCVS 二字节整形的CBIL阵列数据 （4）、字符串参数CORPAMP 对缺失或不好的幅度数据内插CORRTT 对缺失或不好的传播时间数据内插DESPIKEA 对尖峰幅度值进行平滑处理 DEP

9、SPIKET 对传播时间进行平滑处理 EDGAMP 幅度数据边缘增强 EDGETIM 传播时间数据边缘增强 MEDFAMP 传播时间中值滤波 MEDFTIM 幅度数据中值滤波 NORMAMP 幅度数据标准化滤波 NORMTIM 传播时间数据标准化滤波ORIENT 方向图像数据RADUNIT 为半径图像选择单位 RESAMPLE 图像数据重采样 SIGANLYS 波形信号分析 SIGGANIN 输出波形使用信号增益 SHFTCNTL 数据移动控制TIMZRAD 转换传播时间数据为半径数据 （5）、数字控制参数AMPLMAX 允许幅度最大值 AMPLMIN 允许幅度最小值 ANGFG 角频率信息标

10、志 CBILSHFT CBIL数据移动 CLIPMAX 允许最大的井径值 CLIPMIN 允许最小的井径值 LAT 纬度 LONG 经度 MAGDEC 磁偏角 MAGINC 磁倾角 MEDFSZH 水平方向中值滤波 MEDFSZV 纵向中值滤波 MUDSLOWD 泥浆慢度缺省值 NORMWSZA 幅度标准化窗口大小NORMWSZT 传播时间标准化窗口大小 ORNTFG 定向方式 ORNTSHFT 方位数据深度移动 ROTATE CBIL偏差角SAMPLES 水平输出采样点数三、参数选择1、AMPLMAX：允许的幅度最大值；AMPLMIN：允许的幅度最小值；对于幅度曲线，程序允许改变幅度曲线的尖

11、峰平滑限制，如果AMPLMAX、AMPLMIN输入0值则恢复程序中的缺省值。最大和最小幅度值的区间通常要选择高于“好数据”最大值的10和低于“好数据”最小值的10。2、ANGFG：角度信息标志ANGFG=1，输出角度信息；ANGFG=0，不输出角度信息。当要求输出角度信息时，可以计算并输出下列曲线：FLUXM 相对磁通量信号幅度（0-100）；HIGHSIDE 第一个采样点相对于井高边的角度；GEONOR 第一个采样点相对于地理北的角度；LOWSIDE 第一个采样点相对于井眼低边的角度；MAGNOR 第一个采样点相对于地磁北的角度。3、CBILSHIFT：CBIL数据深度校正的深度移动量深度校

12、正需要移动深度，如果数据存储采用偏置延迟，那么输入实际的偏移值；如果深度参考点位于CBIL换能器窗口的中心，则输入；如果数据延迟为且换能器窗口中心不是深度参考点，则输入换能器到参考点的距离；如果深度参考点在换能器之上，为正数；如果深度参考点在换能器之下，为负数；如果测井使用深度单位是米，则需要将米转换为英尺。4、CLIPMAX：最大的传播时间限制值，CLIPMIN：最小的传播时间限制值CALMIN和CALMAX由CLIPMIN和CLIPMAX代替。原来的CALMAX和CALMIN只用英寸作单位。CLIPMAX和CLIPMIN既可采用直径为单位又可采用传播时间为单位来进行处理限制。输入最大和最小

13、的直径或传播时间，CLIPMIN用于传播时间内部尖蜂信号的处理，它最小值应为仪器的直径。CLIPMAX用于校正声波跳动（周波跳跃）。如果想用平滑尖峰滤波移去内部尖峰和进行外部图像校正，那么CLIPMAX应该选择一个较大的值。5、CORRAMP：幅度校正，CORRTT：传播时间校正输入“ON”表示进行校正处理。当幅度值不在范围之内，采用线性插值代替，幅度范围由AMPLMAX和AMPLMIN确定；如果传播时间不在AMPLMAX和AMPLMIN范围之内，采用线性插值来代替；如果是半径值，用距离到时间的转换公式，否则直接用输入的传播时间值。CORRMAP“ON” 进行幅度校正CORRAMP“OFF”

14、不进行幅度校正CORRTT“ON” 进行传播时间校正 CORRTT“OFF” 不进行传播时间校正 6、DEPFG：深度类型处理标志如果深度由模拟CBIL的XDEP提供或使用从加速校正程序中得来的深度曲线，DEPFG；如果深度是由系统深度（XTF深度）提供，DEPFG。DEPFG对于不进行重新采样的模拟CBIL数据是无效的，因为“系统深度”是根据底部深度和顶部深度差除以采样点数后得到的平均采样间距计算出来，它和仪器串的物理位置没有直接的关系。XTF外部的测井数据文件深度是采用等采样间距的，当用XTFMAN列数值时，左面的深度是XTF深度，右面的深度是测量深度。7、DESPIKEA：幅度尖峰平滑滤

15、波控制值，DESPIKET：传播时间尖峰平滑滤波控制值输入“OFF”不对幅度和传播时间进行尖峰平滑滤波；DESPIKEA“ON” 幅度尖峰平滑滤波；DESPIKET“ON” 传播时间尖峰平滑滤波；DESPIKEA“OFF” 不进行幅度尖峰平滑滤波；DESPIKET“OFF” 不进行传播时间尖峰平滑滤波。8、EDGEAMP：幅度边缘增强，EDGETIM：传播时间边缘增强输入“ON”表示使用边缘增强处理，在每个数据点使用二维有限差分拉普拉斯变换进行图像增强处理。EDGEAMP“OFF” 不使用幅度边缘增强处理；EDGEAMP“ON” 使用幅度边缘增强处理；EDGETIM“OFF” 不使用传播时间边

16、缘增强处理；EDGETIM“ON” 使用传播时间边缘增强处理。增强边缘处理不能用于倾角计算或从维到维的合成井径的生成。9、LAT：井位的纬度，LONG：井位的经度输入井位的纬度和经度，当经度和纬度没有从参数中直接输入时，程序使用磁偶极模型估算磁偏角和磁倾角。地磁场比简单的磁偶极子更为复杂，因此这种选择作为最后的选择。10、MAGDEC：井位的磁偏角输入井位的磁偏角，磁偏角代表地磁北和地理北在测量水平面上的夹角，当磁北偏向东为正，偏向西为负，这个值只用于计算GEONOR以确定地理北极。如果这个参数不能确定，可使用参数LAT和LONG定义的经度和纬度来估计。11、MAGINC：井位处的磁倾角输入井

17、位处的磁倾角，磁倾角代表测量水平面向下与地磁场方向的夹角。通常在北半球为正，在南半球为负，这个信息用于数据定向。当采用视磁北定向模型且磁偏角没有提供时，可以根据井位的经度和纬度来估算。12、MEDFAMP：幅度中值滤波控制，MEDFTIM：传播时间中值滤波控制输入“ON”表示使用中值滤波，在用户定义的窗口内对每个点进行图像中值滤波处理，窗口的大小由MEDFSZH和MEDFSZV定义。MEDFAMP“ON” 使用幅度中值滤波处理MEDFTIM“ON” 使用传播时间中值滤波处理MEDFAMP“OFF” 不使用幅度中值滤波处理MEDFTIM“OFF” 不使用传播时间中值滤波处理13、NORMAMP：

18、幅度标准化控制，NORMTIM：传播时间标准化控制输入“ON”表示进行标准化处理。幅度是通过在整个移动的纵向窗口内，对每一列数据进行平均并从纵向窗口中心点的数据中减去这个平均值来进行标准化。这个平均值为整个发射周期，它的高度等于标准化窗口的大小，并在该窗口上保留平均幅度和平均传播时间值，这个窗口的大小大小由标准化窗口的大小来确定。这个处理的结果去掉纵向上的低频信息。这种处理减小井的纵向特征，但它能相对地改进测井过程中的偏心影响。NORMAL=“ON” 选择幅度标准化处理NORMAL=“OFF” 不选择幅度标准化处理 14、ORIENT：定向方位选择输入定向控制幅度和传播时间图像的方向选择，这个

19、处理对图像进行定向，以便使第一个采样点与选定的方向一致。定向处理需要下述信息： a）视磁北 DEV 井斜曲线 DAZ 井倾向方位角曲线 MAGDEC和MAGINC 如果这两个参数没有，用户必须输入参数LAT和LONG b）仪器体标志 ORIENT“MAG” 用真磁北对图像定向 ORIENT“HI” 用井眼高边对图像定向 ORIENT“LOW” 用井眼低边对图像定向 ORIENT“GEO” 用地理北对图像定向 ORIENT“OFF” 不用定向如果图像定向为地理北，Vision不能计算地层倾角。在整个图像处理过程中，只能用一种方式定向。这种选择假设先前没有进行定向，即原始图像的定向采用视磁北，定向

20、记录在曲线文件头中。真磁北用MNORTH、井眼的高边用HISIDE、井眼的低边用LOWSIDE、地理北用GNORTH。如果对已经定向的数据产生错误信息则程序中断。15、ORNFG：定向模式值CBIL图像数据采集利用两种定向模式中的一种：用磁通门测量器测量的视磁北或仪器体的参考标志，模拟CBIL不支持磁北的确定。因此它总是按仪器体的方式记录。相对于一个完整的周期来说，仪器体标志是发射器开始发射时发射器物理位置的指向。基于磁场尖峰确定的磁标记，标记发射一个完整周期的地磁坐标。如果仪器体相对于地磁场在仪器的长轴上旋转，那么仪器体标记作为定向校正需要输入井斜角（DEV），井斜方位（DAZ）和参数磁偏角

21、和磁倾角。如果CBIL仪器和定向组件间的偏移不是0，那么必须使用ROTATE参数。ORNTFG=1 CBIL图像采集利用视磁北作参考；ORNTFG=2 CBIL图像采集利用仪器体标作参考。16、ORNTSHFT：设置所有方位移动为一相同的值如果所有的定向数据移动的深度都一样，这个参数是用来控制使用最简单的方法。通常程序假设方位和深度具有相同的位移值，如果方位的深度偏置均相同，但与DEPTSHFT不同，那么设置ORNSHFT保存方位数据的深度延迟。17、RADUNITS：设置由传播时间到半径计算的输出曲线的单位这个程序提供以半径为单位输出图像，该图像是由原始的CBIL泥浆传播数据FLTT、输入曲

22、线SLFD、参数MUDSLOWD计算出的泥浆慢度计算出来的，如果三种曲线均可靠，那么排列在前的具有优先级别。还增加计算传播时间或半径的信号处理模块。18、RESAMPLE： 重采样输入“On”是进行深度重新采样处理，用此开关可以对所有的数据进行重新采样处理。深度重新采样处理将产生一个有规律的深度采样的幅度图像，传播时间图像和波形曲线以及包含在 XDEP 输入曲线DEPFG或系统深度DEPFG的深度信息为基础的一维曲线。如选择重新采样，“螺旋式”测量将从图像中被去掉，这样井周是平滑的，并能改变井周图像的数据点数。重新采样要求的参数有DEPFG、XTFSAMP、SAMPLES。如DEPFG=0，还

23、必须指定输入曲线XDEP。如果深度已经重新采样，不能再重新采样。19、ROTATE CBIL 仪器旋转偏离角输入旋转角，在仪器平面内程序对图像进行旋转，它对有可能方位错误的原始数据作校正。特别是在定向模式参考点与CBIL参考点不匹配时，作用尤为突出。如果仪器串定向数据已经刻度，两种参考定向方式不匹配时，用刻度数据作为此参数的输入。旋转以度为单位存储在曲线头内，图像旋转将引起Vision计算的倾角发生相应的变化。20、SAMPLES：选择输入的井周采样数输入对图像进行重新采样的井周采样数。这个参数是为输出图像时井周采样点数变化而设计的。它允许输入和输出有不同的采样率以便在需要时对不同数据设置作一

24、一对比。21、SIFANLYS：对信号进行傅立叶变换分析的标志输入SIGANLYS=“On”是选择对对信号进行傅立叶变换分析。提供四个数组包括大小、相位、傅氏系数的实部和虚部。通常这个选择用于确定CBIL仪器的功能扩展，在这个处理过程中需要使用波形曲线。四、图像处理图像处理提供尖峰滤波、数据校正、水平和垂向重采样、定位、归一化、中值滤波和边缘增强等。为了使后处理程序能正确运行，数据必须以等深度间距重采样，并进行平滑处理。如果加速度校正可以使用，数据还需要归位到正确的深度上。作为通常处理的过程，建议先选择DESPIKE和RESAMPLE为On运行该程序，然后把结果作为校正过的原始数据保存起来，但

25、是也可以不这样处理，通过再次运行该程序可以对新的数据排列执行其它的处理（旋转、校正、标准化、边缘增强等）。1、去尖峰校正传输过程中的随机干扰将改变幅度数据，AMP会产生很大的值，这样会导致图像产生畸变，这些孤立的尖峰值必须被消除。由于波形上的噪声有时会在传播时间上引起向内的尖峰，为了保证图像的质量和倾角的计算的精度，这些尖峰必须消除。用可能的幅度和传播时间数据代替那些不可能的数据，对井周采样点逐点地执行这种算法。无效的值用先前的值代替，在某一个深度没有可靠值时，那么用先前的深度信息对当前深度点进行修补。使用DESPIKEA“On”或选择尖峰滤波处理，尖峰滤波处理应在重新采样之前运行。如果消除尖

26、峰和重新采样在一个层内同时定义，程序自动按正确的顺序执行它们。2、传播时间校正裂缝、溶洞和冲蚀将引起回波幅度过小，以致于脉冲低于传播时间的门限值。对数字CBIL仪器，使用自动增益控制（AGC）时，信号增益可能过大，以致于系统的噪声过大而超过阈值。当数字CBIL自动增益控制工作时，记录的传播时间通常较小。在将传播时间转换为用倾角计算的井径时，在井眼半径上会引起大的跳动。这些周波跳跃必须用裂缝的每一面上的有效传播时间来代替，必须用这个程序生成的两组传播时间图像，对第一条曲线应进行重新采样、去尖峰及定向处理，该曲线用于裂缝识别。第二条曲线应通过再次运行该程序由第一条曲线生成，运行程序时，只使用Cor

27、rtt选择。第二条曲线用于倾角计算。有效值的范围由CLIPMAX和CLIPMIN确定，该处理由CORRET=“On” 来选择，图像校正应在重新采样之前运行。如果在同一层内同时定义了传播时间校正和重新采样处理，那么程序会按正确的顺序运行。3、幅度校正 用与传播时间相同的算法可以对幅度进行校正，校正幅度数据不需要任何后处理程序。在一些情况下，幅度图像校正能帮助一些图形程序使用自动刻度算法，在绘图时有助于图形对比。有效值的范围由AMPLMIN和AMPLMAX确定，这个处理参数由CORRAMPP“On”控制，图像校正应在重新采样之前运行。如果在同一层内同时定义图像校正和种新采样，程序使用正确的顺序进行

28、处理。4、深度重采样 对幅度和传播时间图像重新采样，对一维曲线、方位曲线用图像数据进行深度重新采样。重新采样是在一个确定深度间隔上进行的，它使用包含在时间驱动的深度曲线（XDEP）内的深度信息进行重新采样。这条曲线可以是未作加速度校正的，也可是作过加速度校正的。采集的数据可以认为是按右手或左手定则以螺旋型排列的，这取决于测井的方向是上测还是下测。上测按右手定义的螺旋型排列，下测是按左手定义的螺旋型排边列，重采样的算法取决于螺线的方向。程序首先从测井头信息中读取测井的方向，然后选择相应的算法，如果头信息中没有测井方向，那么用SDEP和EDEP来定义测井方向。重新采样算法移去了图像中螺旋型的影响并

29、对图像进行了补偿，改变仪器旋转过程中井周采样率及记录速度。这个算法在井的纵向（沿井眼）上采用线性插值。5、标准化滤波如果仪器不居中将使幅度图像在纵向上产生暗条和亮条，或者由套管磨损、极板仪器或其它原因等在井壁上引起明显的其它特征，标准化滤波可以消除这些现象，提高有用的特征。标准化滤波计算由NORMWSZA和NORMWSZT定义的垂向窗口内的平均值、窗高和每周旋转的采样数定义的柱体内的平均值。从每个点减去这个平均值，然后加上圆柱的平均值。这种算法消除了纵向特征，并且保留了局部变化及该区总的岩性特征。6、中值滤波中值滤波产生一个矩阵，该矩阵按降序排列，排序的中值作为滤波的输出。例如，如果窗大小定义

30、为1和，那么将产生一个3*5的窗口或15个数据点，这15个数据点降序排列，第八个点作为输出数据点。根据参数的选择，可对水平方向或垂直方向进行滤波处理或者进行二维滤波处理。一维或二维的中值滤波通过MEDFA-MP“On”和MEDFTIM“On”来选择。中值滤波窗口大小由MEDFSZH和MEDFSZV来控制。7、边缘增强处理幅度通过对每个数据点使用非标准化的二维有限差分拉普拉斯算子进行边缘增强处理，算子由第个水平的和个纵向的数字的导数计算的得到。由于没有考虑数据点间的位移，导数是非标准化的。假设数据已经是等采样间距，重采样处理边缘增强由EDGEAMP“On”和EDGETIM“On”参数来选择。8、

31、图像定位对图像数据进行定位（ORIENT可以指定为“MAG”、“GEO”、“HI”或“LOW”）可以用两种定向采集方式。视磁北（ORNTFG）通过磁通测量器得到，仪器体标志（ORNTFG）由1016EA定向部分得到。图像的两种定向方式都在野外采集系统中使用，即视磁北和仪器体标。在任何一种情况下，图像都可以定向到选择的参考方向上，如地磁北、地理北、井眼的高边、井眼的低边，图像的方位由指定的方向模式的外部信息确定。这个处理根据所需要的参照方位设置参数ORIENT为“MAG”、“HI”、“LOW”和“GEO”中的一个，输入井斜角度、井斜方位曲线DEV和DAZ来完成。旋转后，每个深度点处的第一个采样点

32、根据设置的ORIENT值设置的真磁北、井的高边、井的低边或地理北一致，选择的方向被记录在曲线头内以便以后在运行Vision和其它的后处理程序中使用。9、磁北参考磁通量磁力计测量的为视磁北，为磁通矢量在仪器面上的垂直投影，当CBIL仪器使用同步磁测量系统，即CBIL与磁力计同步时，图像数据的每个井周上最左面的点就是在视磁北方向的测量值。如果井眼倾斜，那么视磁北方位角不是，这样数据必须被旋转到真磁北或其它有意义的参考点上。当使用视磁北时，必须知道地磁场的方向。地磁场的方向使用磁偏角和磁倾角来定义，磁偏角是指相对于真北极的夹角，磁倾角是相对于地水平面的夹角。为了保证图像方位的准确，应该使用当地的最新

33、的磁偏角和磁倾角。其方向是随经度、纬度和时间而变化的。在地磁道上，磁通量是指北的矢量，在赤道以北其指向为北偏下；在赤道以南其指向为北偏上，其向下与水平面的夹角为磁倾角。当使用视磁北定向时，需要输入井斜角和井斜方位，磁偏角和磁倾角。10、仪器体标参考当使用仪器体标作定向参考时，图像数据的每个井周最左面的点是旋转发射器到仪器体标的测量值。使用这种定向参考的测井记录反映测井过程中仪器旋转的数据。为了从仪器坐标系转换到大地坐标系，需要知道磁偏角。对两种定向方式，必须知道井眼信息。当使用仪器体标定向时，需要知道井眼的倾角，仪器体标方位，相对方位和磁偏角。11、生成井径曲线井径曲线的产生使用输入仪器的半径

34、TRAD、 内部仪器传播时间DELTI-ME和流体慢度曲线SFLD，或者由流体传播时间FTIM及控制参数BLOCKIN确定泥浆容积间隔计的泥浆慢度，流体传播时间值在150-300ms/ft之间。半径图像输出刻度由输入参数RADUNITS控制，可以接受的单位有英寸、分米、厘米和毫米。半径图像使用传播时间时，使用同样的选择处理，选择输出半径曲线为TRAD。值得注意的是对某些采集系统来说，输入慢度曲线SFLD可能经过了滤波，对该输入曲线滤波降低了超出泥浆慢度值范围的值的确定，并且产生半径图像数据误差。12、生成辅助图像曲线辅助图像曲线作为图像处理的一部分，这些辅助曲线与方位曲线或者数据质量有关。曲线

35、DEPART、AMPMIN、AMPMAX和TIMMIN和TIMMAX与质量也有关。最大和最小幅度AMPMIN和AMPMAX及传播时间TIMMAX和TIMMIN曲线对曲线的计算简化了用Vision程序对图形的显示，有效地避免了水平条带效应。每个井周图像扫描的最大和最小值被用来生成最大和最小值曲线。采样率曲线DEPRAT用来记录可视化速度的变化，它是作为平均采样间距与由曲线XDEPTH推导出来的实际采样间隔的比率计算的，这些曲线是在图像采样过程中计算的。13、波形处理波形信号处理提供纵向的重新采样、定向、输出转换为伏特刻度、傅氏系数、泥浆慢度辅助曲线、传播时间阈值、波峰幅度、传播时间波峰能量、传播

36、时间的能量中心、基于传播时间的波形包络线波形信号的定向处理等。14、波形的重新采样波形数据可以被重新采样并和幅度及传播时间数据放在同一深度上，因为数据本身的特点，波形信号不能使用插值处理，因此数据只能用最近的相邻点来代替。要进行深度校正，需要设置RESAMPLE“On”，指定输入的波形信号曲线SIG和适当的深度曲线及信号输出曲线CSIG。第五步、运行VISION程序Vision程序采用人机联作方式处理CBIL的测井数据，并可以用幅度和传播时间提取各种地层特征信息。通过图像可以确定孔隙、裂缝、溶洞、结核、团块和冲蚀段的发育情况以及地层和裂缝的产状、井眼的几何形状等，并可以探测和评价套管井壁腐蚀、

37、机械损伤及套管变形等情况。Vision是一个交互式处理程序，用于图形显示井眼成像数据以及根据显示的图像计算和显示地层的几何参数。可计算参数是地层和断面的倾角大小和方位、岩洞的方位、井眼塌落的方位以顶部和底部深度。虽然这个程序主要是为了显示和解释环形井眼成像测井（CBIL），但它的功能并不局限于此。一些其它文件（.XTF）的任何井眼或成像数据，如井眼的井下电视数据、FMS数据、数字化取心图像数据都能使用Vision程序处理。一、输入Vision有三种类型的输入：一个是由XTFIN定义的外部文件以输入曲线形式提供的数据；另一个是由包含在控制文件中的参数提供的控制数据；第三个是由用户通过图形用户接口

38、（GUI）提供的显示和计算控制数据。二、数据运行Vision之前必须对原始数据曲线进行预处理，必须对数据进行加速度校正，否则计算出的倾角曲线不正确。必须建立一个内有英寸、分米、 厘米或毫米为单位的半径成像，成像和半径数据必须定位于磁北或地理北，井眼高边或低边。CBILPREP为CBIL提供所有的这些处理步骤：VISION使用下面的输入曲线：DAZ 井眼方位角 DEV 井眼井斜角 IMG 井眼成像 RAD 井眼半径 三、输出Vision有两种类型的输出，计算的数据以输出曲线形式存贮在由XTFOUT 定义的外部文件中，在计算机屏幕上显示输入和输出数据的图像。Vision有四种可能的输出曲线，如果在

39、控制文件中不存在某些输出曲线，就不执行曲线的计算过程。如果XTFOUT在控制文件中给出的某条输出曲线不存在于盘文件中，Vision将创建它们，输出曲线称为几何参数曲线。在每一个深度点上输出曲线是一个维数为100的浮点数数组，数组元素数初值为-9999。在任何一个深度点记录的计算结果数组，包括计算的地层几何参数（倾角等）以及关于地层裂缝类型、输入数据类型、计算结果类型和计算结果质量的信息。在没有记录计算结果的深度点，数组由空值组成，所有四条曲线的采样间隔与输入的成像曲线的采样间隔相同。BED 层表面 FRAC 裂缝计 BREAK 井眼塌落 VUG 孔洞 四、数据显示Vision窗口由矩形区域组成

40、的，在该窗口内可显示数据和对数据的进行操作。各项功能如下：1、菜单条菜单条排放在窗口的顶部标题头下面的水平区域，它包括用于访问基本操作的按钮。2、状态条状态条放在窗口的顶部菜单条的正下方的水平区域，它用于显示根据选择的计算功能而变化不同的计算结果和实测值。3、深度条显示深度条是排放在窗口的左面的垂直的矩形框，在这个区域内显示成像数据的深度间隔。它包括一个较小的浅绿色的矩形区域，用于显示相对于深度条显示一小段深度间隔。4、道位显示Vision窗口的显示区域划分成垂直矩形区域，用于显示曲线数据。每一道有一个标题头，它包括在道中显示的曲线名字，所有曲线都按深度道位指定的同一深度段进行显示，各道位如下

41、：（1）倾角道位蝌蚪图用于同时显示层面和裂缝的倾角的大小、方位以及显示计算的井眼垮塌和孔洞的方位和大小。层界面： “vision.fig1”张开裂缝表面： “vision.fig3”闭合缝缝表面： “vision.fig4”井眼垮塌： “vision.fig2”孔洞： “vision.fig5”显示图像的方法如下：纵向格线以半对数据坐标表示倾角的大小，10度增量刻度的间隔。蝌蚪头对应的这些格线位置表示构造的倾角大小。如果在道位内放一个假想的罗盘，将北极朝上，角度从北到蝌蚪尾部量测的读数是构造的倾角方位。在这个道上可以进行交互式倾角编辑。使用的信息如下：Delete Mode 删除模式Resto

42、re Mode 存贮模式Modify/Create Mode 修改/创建模式Shift Mode 位移模式Change Grade 改变级别（2）倾角轨道标题头在倾角和方位道位中显示的计算出的几何参数曲线、曲线名字以及矢量格线的刻度值。（3）方位道 这个道附属于倾角道，这里仅有构造方位或方向。通过从选项中选择Plot On/Off选项，可关闭这个道位，在这个道位上也可使用交互倾角编辑。（4）方向道位用一个带园圈的蝌蚪显示井眼斜度和方位，一个外部小记号线表示1号极板的方位。显示图像的方法类似于倾角图像，只不过它们仅显示在每一条粗格线上，如果不考虑刻度总共有10条垂直格线。（5）方向道位标题头这里

43、显示出井眼方向曲线的曲线名字，以及用于方向格线使用的井斜刻度值。这些刻度值可以借助于本地菜单来修改，单击鼠标右键将显示方向道位菜单。（6）深度道位以一定的深度间隔显示深度标识，这些标号出现的频率可通过Depth Local菜单来改变，此区域没有其它可用功能。（7）深度道位标题头单击鼠标右键将显示深度道位菜单。（8）成像道位在这个区域内显示成像数据，如处理CBIL可显示波幅、传播时间或半经曲线。在这个区域内可进行倾角的交互计算。（9）成像道位标题头显示的成像数据的曲线名字以及使用的刻度的最大值和最小值，单击鼠标右键将显示成像道位菜单（Image Track）。5、模型选择条这是一个长的矩形区域，
