浙江省公路工程统一用表ZJ1101ZJ1303.docx

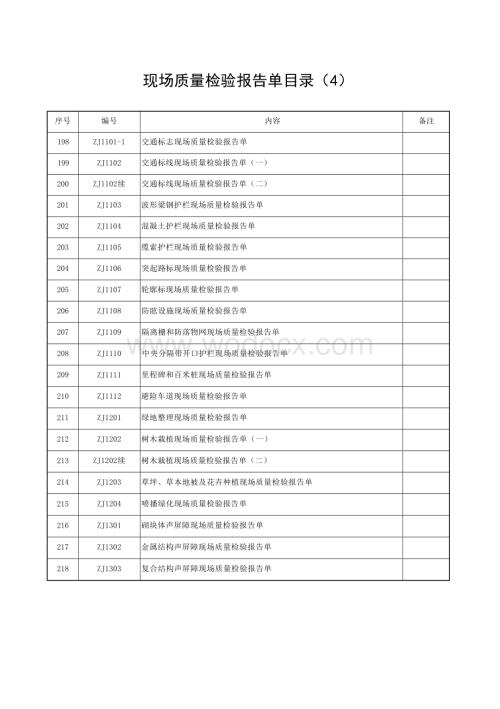

1、现场质量检验报告单目录（4）序号编号内容备注198ZJ1101-1交通标志现场质量检验报告单199ZJ1102交通标线现场质量检验报告单（一）200ZJ1102续交通标线现场质量检验报告单（二）201ZJ1103波形梁钢护栏现场质量检验报告单202ZJ1104混凝土护栏现场质量检验报告单203ZJ1105缆索护栏现场质量检验报告单204ZJ1106突起路标现场质量检验报告单205ZJ1107轮廓标现场质量检验报告单206ZJ1108防眩设施现场质量检验报告单207ZJ1109隔离栅和防落物网现场质量检验报告单208ZJ1110中央分隔带开口护栏现场质量检验报告单209ZJ1111里程碑和百米桩

2、现场质量检验报告单210ZJ1112避险车道现场质量检验报告单211ZJ1201绿地整理现场质量检验报告单212ZJ1202树木栽植现场质量检验报告单（一）213ZJ1202续树木栽植现场质量检验报告单（二）214ZJ1203草坪、草本地被及花卉种植现场质量检验报告单215ZJ1204喷播绿化现场质量检验报告单216ZJ1301砌块体声屏障现场质量检验报告单217ZJ1302金属结构声屏障现场质量检验报告单218ZJ1303复合结构声屏障现场质量检验报告单公路工程建设项目交通标志现场质量检验报告单施工单位： 合同号： 监理单位： 工程编号： 浙路ZJ1101-1工程名称项目工程施工日期年 月

3、日桩号、部位浙路ZJ1101-1 交通标志现场质量检验报告单检验日期年 月 日基本要求项次要求内容检查记录11.2.1.1交通标志的加工、制作应符合现行道路交通标志和标线（GB 5768）和道路交通标志板及支撑件（GB/T23827）的规定11.2.1.2交通标志在运输过程中不得损伤标志面及金属构件涂层。11.2.1.3交通标志的设置及安装应满足设计要求并符合施工技术规范的要 求。11.2.1.4交通标志及支撑件应安装牢固，基础混凝土强度应满足设计要求项次检查项目规定值或允许偏差检查方法和频率检查情况 （实测值）备注1关键项目满足设计要求逆反射系数测试仪：每 块板每种颜色测3点2一般项目标志板

4、下缘至路面净空高度（mm）+100，0经纬仪、全站仪或尺量 每块板测2点3柱式标志板、悬臂式和门架式标志立柱的内边缘距土路肩边缘线距离（mm）250尺量：每处测1点4立柱竖直度（mm/m）3垂线法：每根柱测2点5基础顶面平整度4尺量：对角拉线测最大 间隙，每个基础测2点6标志基础尺寸（mm）+100，-50尺量：每个基础长度、 宽度各测2点项次外观鉴定内容检查描述外观鉴定11.2.3.1交通标志在安装后标志面及金属构件涂层应无损伤。检验结论施工负责人 日期质检员日期班组长日期浙江省交通建设工程监督管理局公路工程建设项目交通标线现场质量检验报告单（一）施工单位： 合同号： 监理单位： 工程编号：

5、 浙路ZJ1102工程名称项目工程施工日期年 月 日桩号、部位浙路ZJ1102 交通标线现场质量检验报告单（一）检验日期年 月 日项次检查项目规定值或允许偏差检查方法和频率检查情况 （实测值）备注1关键项目标线厚度 (干模， mm)溶剂型不小于设计值标线厚度测量仪或卡尺每1km测3处，每处测6点热熔型+0.50，-0.10水性不小于设计值双组分不小于设计值预成型标线带不小于设计值突起型突起高度不小于设计值基线厚度不小于设计值2非雨夜反光标线级白色150标线逆反射测试仪：每 1km测3处，每处测9点黄色100级白色250黄色125级白色350黄色150级白色450黄色175雨夜反光标线干燥白色3

6、50干湿表面逆反射标线测试仪：每1km测3处，每处测9点黄色200潮湿白色175黄色100连续降雨白色75黄色75里面反光标记干燥白色400黄色350潮湿白色200黄色775连续降雨白色100黄色100检验结论施工负责人 日期质检员日期班组长日期注：1、抗滑标线、彩色防滑路面测量抗滑值浙江省交通建设工程监督管理局公路工程建设项目交通标线现场质量检验报告单（二）施工单位： 合同号： 监理单位： 工程编号： 浙路ZJ1102续工程名称项目工程施工日期年 月 日桩号、部位浙路ZJ1102 交通标线现场质量检验报告单（一）检验日期年 月 日基本要求项次要求内容检查记录11.3.1.1交通标线施划前路面

7、应清洁、干燥、无起灰11.3.1.2交通标线用涂料产品应符合现行路面标线涂料 (JT/T 280) 及路面标线用玻璃珠（GB/T 24722）的规定；防滑涂料产 品应符合现行路面防滑涂料（JT/T 712）的规定11.3.1.3交通标线的颜色、形状和位置应符合现行道路交通标志和 标线（GB 5768）的规定并满足设计要求11.3.1.4反光标线玻璃珠应撒布均匀，施划后标线无起泡、剥落现象项次检查项目规定值或允许偏差检查方法和频率检查情况 （实测值）备注3一般项目标线线段长 度（mm）600030尺量：每1km测3处，每 处测3个线段4000203000152000101000104标线宽度（m

8、m）+5，0尺量：每1km测3处，每 处测3点5标线横向偏位（mm）30尺量：每1km测3处，每 处测3点6标线纵向间 距（mm）900045尺量：每1km测3处，每 处测3个线段6000304000203000157抗滑值（BPN）抗滑标线45摆式摩擦系数测试仪： 每1km测3处彩色防滑路面满足设计要求项次外观鉴定内容检查描述外观鉴定11.3.3.1交通标线线形不得出现设计要求以外的弯折。检验结论施工负责人 日期质检员日期班组长日期浙江省交通建设工程监督管理局公路工程建设项目波形梁钢护栏现场质量检验报告单施工单位： 合同号： 监理单位： 工程编号： 浙路ZJ1103工程名称项目工程施工日期年

9、 月 日桩号、部位浙路ZJ1103 波形梁钢护栏现场质量检验报告单检验日期年 月 日基本要求项次要求内容检查记录11.4.1.1波形梁钢护栏产品应符合现行波形梁钢护栏（GB/T 31439） 的规定。11.4.1.2路肩和中央分隔带的土基压实度应不小于设计值。11.4.1.3石方路段和挡土墙上护栏立柱的埋深及基础处理应满足设计要求11.4.1.4波形梁钢护栏各构件的安装应满足设计要求并符合施工技术规范 的规定，波形梁板、立柱和防阻块不得现场焊割和钻孔，波形梁 板搭接方向应正确。11.4.1.5护栏的端头处理及护栏过渡段的处理应满足设计要求。项次检查项目规定值或允许偏差检查方法和频率检查情况 （

10、实测值）备注1关键项目波形梁板基底金属厚度（mm）符合现行GB/T 31439标准规定板厚千分尺、涂层测厚 仪：抽查板块数的5%,且不少于10块2立柱基底金属壁厚（mm）符合现行GB/T 31439标准规定千分尺或超声波测厚仪 涂层测厚仪：抽查2%,且不少于10根3横梁中心高度（mm）20尺量：每1km每侧测5处4一般项目立柱中距（mm）20尺量：每1km每侧测5处5立柱竖直度（mm/m）10垂线法：每1km每侧测5 处6立柱外边缘距土路肩边线距离（mm）250或不小于设计 要求尺量：每1km每侧测5处7立柱埋置深度（mm）不小于设计要求尺量或埋深测量仪测量立柱打入后定尺长度： 每1km每侧测

11、5处8螺栓终拧扭矩10%扭力扳手：每1km每侧测 5处项次外观鉴定内容检查描述外观鉴定11.4.3.1护栏各构件应无漏渡、露铁、擦痕。11.4.3.2护栏线形应无凹凸、起伏现象。检验结论施工负责人 日期质检员日期班组长日期浙江省交通建设工程监督管理局公路工程建设项目混凝土护栏现场质量检验报告单施工单位： 合同号： 监理单位： 工程编号： 浙路ZJ1104工程名称项目工程施工日期年 月 日桩号、部位浙路ZJ1104 混凝土护栏现场质量检验报告单检验日期年 月 日基本要求项次要求内容检查记录11.5.1.1混凝土护栏的地基承载力应满足设计要求。11.5.1.2混凝土护栏块件标准段、混凝土护栏起终点

12、的几何尺寸应满足设 计要求11.5.1.3混凝土护栏预制块件在吊装、运输、安装过程中，不得断裂11.5.1.4各混凝土护栏块件之间、护栏与基础之间的连接应满足设计要求11.5.1.5混凝土护栏的埋入深度、配筋方式及数量应满足设计要求。11.5.1.6混凝土护栏的端头处理及护栏过渡段的处理应满足设计要求项次检查项目规定值或允许偏差检查方法和频率检查情况 （实测值）备注1关键项目护栏混凝土强度（MPa）满足设计要求按附录D检测2一般项目护栏断面尺 寸（mm）高度10尺量：每1km每侧测5处顶宽5底宽53钢筋骨架尺寸（mm）满足设计要求过程检查，尺量：每1km 每侧测5处4横向偏位（mm）20或满足

13、设计要 求尺量：每1km每侧测5处5基础厚度（mm）10H过程检查，尺量：每1km 每侧测5处6混凝土护栏块件之间的错位（mm）5尺量：每1km每侧测5处项次外观鉴定内容检查描述外观鉴定11.5.3.1混凝土护栏表面的蜂窝、麻面、裂缝、脱皮等缺陷面积不得超过 该面面积的0.15；深度不得超过10mm。11.5.3.2混凝土护栏块件的损边、掉角长度每处不得超过20mm。11.5.3.3护栏线型应无凹凸、起伏现象。检验结论施工负责人 日期质检员日期班组长日期浙江省交通建设工程监督管理局公路工程建设项目缆索护栏现场质量检验报告单施工单位： 合同号： 监理单位： 工程编号： 浙路ZJ1105工程名称项

14、目工程施工日期年 月 日桩号、部位浙路ZJ1105 缆索护栏现场质量检验报告单检验日期年 月 日基本要求项次要求内容检查记录11.6.1.1缆索护栏产品应符合现行缆索护栏（JT/T 895）的规定11.6.1.2端部立柱应安装牢固。基础混凝土强度应满足设计要求。11.6.1.3护栏的端头处理及护栏过渡段的处理应满足设计要求。项次检查项目规定值或允许偏差检查方法和频率检查情况 （实测值）备注1关键项目初张力5%张力计：逐根检测2一般项目最下一根缆索的高度（mm）20尺量：每1km每侧测5处3立柱中距（mm）20尺量：每1km每侧测5处4立柱竖直度（mm/m）10垂线法：每1km每侧测5 处5立柱

15、埋置深度（mm）不小于设计要求尺量或埋深测量仪测量立柱打入后定尺长度： 每1km每侧测5处6混凝土基础尺寸满足设计要求尺量：每个基础长度、 宽度各测2点项次外观鉴定内容检查描述外观鉴定11.6.3.1护栏各构件表面应无漏镀、露铁、擦痕。11.6.3.2护栏线型应无凹凸、起伏现象。检验结论施工负责人 日期质检员日期班组长日期浙江省交通建设工程监督管理局公路工程建设项目突起路标现场质量检验报告单施工单位： 合同号： 监理单位： 工程编号： 浙路ZJ1106工程名称项目工程施工日期年 月 日桩号、部位浙路ZJ1106 突起路标现场质量检验报告单检验日期年 月 日基本要求项次要求内容检查记录11.7.

16、1.1突起路标产品应符合现行突起路标（GB/T 24725）、太阳 能突起路标（GB/T 19813）的规定。11.7.1.2突起路标的布设及其颜色应符合现行道路交通标志和标 线（GB 5768）的规定并满足设计要求。11.7.1.3突起路标施工前路面应清洁、干燥，定位准确。11.7.1.4突起路标与路面的粘结应牢固。项次检查项目规定值或允许偏差检查方法和频率检查情况 （实测值）备注1一般项目安装角度()5角尺：抽查10%2纵向间距（mm）50角尺：抽查10%3横向偏位（mm）30尺量：抽查10%项次外观鉴定内容检查描述外观鉴定11.7.3.1突起路标表面无污损。检验结论施工负责人 日期质检员

17、日期班组长日期浙江省交通建设工程监督管理局公路工程建设项目轮廓标现场质量检验报告单施工单位： 合同号： 监理单位： 工程编号： 浙路ZJ1107工程名称项目工程施工日期年 月 日桩号、部位浙路ZJ1107 轮廓标现场质量检验报告单检验日期年 月 日基本要求项次要求内容检查记录11.8.1.1轮廓标产品应符合现行轮廓标（GB/T 24970）的规定。11.8.1.2柱式轮廓标的基础混凝土强度、基础尺寸应满足设计要求。11.8.1.3轮廓标的布设应满足设计要求并符合施工技术规范规定。11.8.1.4轮廓标应安装牢固，色度性能和光度性能应满足设计要求。项次检查项目规定值或允许偏差检查方法和频率检查情

18、况 （实测值）备注1一般项目安装角度()0-5花杆、十字架、卷尺、 万能角尺：抽查5%2反射器中心高度（mm）20尺量：抽查5%3柱式轮廓标竖直度（mm/m）10垂线法：抽查5%项次外观鉴定内容检查描述外观鉴定11.8.3.1轮廓标表面应无污损。检验结论施工负责人 日期质检员日期班组长日期浙江省交通建设工程监督管理局公路工程建设项目防眩设施现场质量检验报告单施工单位： 合同号： 监理单位： 工程编号： 浙路ZJ1108工程名称项目工程施工日期年 月 日桩号、部位浙路ZJ1108 防眩设施现场质量检验报告单检验日期年 月 日基本要求项次要求内容检查记录11.8.1.1防眩板产品应符合现行防眩板（

19、GB/T 24718）的规定，其他 防眩设施应满足设计要求并符合施工技术规范的规定。11.8.1.2防眩设施的几何尺寸及遮光角应满足设计要求。11.8.1.3防眩设施应安装牢固。项次检查项目规定值或允许偏差检查方法和频率检查情况 （实测值）备注1关键项目安装高度（mm）10尺量：每1km测10处1一般项目防眩板设置间距（mm）10尺量：每1km测10处2竖直度（mm/m）5垂线法：每1km测5处3防眩网网孔尺寸满足设计要求尺量：每1km测5处，每 处测3孔检验结论施工负责人 日期质检员日期班组长日期浙江省交通建设工程监督管理局公路工程建设项目隔离栅和防落物网现场质量检验报告单施工单位： 合同号

20、： 监理单位： 工程编号： 浙路ZJ1109工程名称项目工程施工日期年 月 日桩号、部位浙路ZJ1109 隔离栅和防落物网现场质量检验报告单检验日期年 月 日基本要求项次要求内容检查记录11.10.1.1隔离栅产品应符合现行隔离栅（GB/T 26941）的规定，绿篱 隔离栅和防护物网应满足设计要求。11.10.1.2立柱混凝土基础应满足设计要求。11.10.1.3各构件的安装应满足设计要求并符合施工技术规范的规定。11.10.1.4防落物网网孔应均匀，结构牢固，围封严实。11.10.1.5隔离栅起终点端头围封应满足设计要求。项次检查项目规定值或允许偏差检查方法和频率检查情况 （实测值）备注1一

21、般项目高度（mm）15尺量：每1km测5处2刺钢丝的中心垂度（mm）15尺量：每1km测5处3立柱中距 （mm）焊接网30尺量：每1km测5处钢板网30刺钢丝网60编织网604立柱竖直度（mm/m）10垂线法：每1km测5处5立柱埋置深度不小于设计要求过程检查，尺量： 抽查2%项次外观鉴定内容检查描述外观鉴定11.10.3.1混凝土立柱表面无裂缝、无蜂窝。检验结论施工负责人 日期质检员日期班组长日期浙江省交通建设工程监督管理局公路工程建设项目中央分隔带开口护栏现场质量检验报告单施工单位： 合同号： 监理单位： 工程编号： 浙路ZJ1110工程名称项目工程施工日期年 月 日桩号、部位浙路ZJ11

22、10 中央分隔带开口护栏现场质量检验报告单检验日期年 月 日基本要求项次要求内容检查记录11.11.1.1中央分隔带开口护栏的防护等级应满足设计要求，安全性能应符 合现行公路护栏安全性能评定标准（JTG B05-01）的规定11.11.1.2中央分隔带开口护栏的安装及与中间分隔带护栏过渡段的处理， 应满足设计要求并符合施工技术规范的规定。11.11.1.3中央分隔带开口护栏在使用时，应易于开启、移动方便。项次检查项目规定值或允许偏差检查方法和频率检查情况 （实测值）备注1关键项目涂层厚度(m）满足设计要求涂层测厚仪：每处测5点1一般项目高度（mm）20尺量：每处测5点检验结论施工负责人 日期质

23、检员日期班组长日期浙江省交通建设工程监督管理局公路工程建设项目里程碑和百米桩现场质量检验报告单施工单位： 合同号： 监理单位： 工程编号： 浙路ZJ1111工程名称项目工程施工日期年 月 日桩号、部位浙路ZJ1111 里程碑和百米桩现场质量检验报告单检验日期年 月 日基本要求项次要求内容检查记录11.12.1.1里程碑的样式、尺寸、颜色、字体应符合现行道路交通标志和 标线（GB 5768）的规定。11.12.1.2里程碑和百米桩在运输、安装过程中不得断裂和破损。11.12.1.3里程碑和百米桩应定位准确、安装牢固。项次检查项目规定值或允许偏差检查方法和频率检查情况 （实测值）备注1一般项目外形

24、尺寸 （mm）高度10尺量：抽查10%宽度5厚度52字体及尺寸（mm）满足设计要求尺量：抽查10%3里程碑竖直度（mm/m）10垂线法：抽查10%项次外观鉴定内容检查描述外观鉴定11.12.3.1里程碑和百米桩表面应无裂缝、蜂窝和破损。检验结论施工负责人 日期质检员日期班组长日期浙江省交通建设工程监督管理局公路工程建设项目避险车道现场质量检验报告单施工单位： 合同号： 监理单位： 工程编号： 浙路ZJ1112工程名称项目工程施工日期年 月 日桩号、部位浙路ZJ1112 避险车道现场质量检验报告单检验日期年 月 日基本要求项次要求内容检查记录11.13.1.1避险车道基床、排水应符合本标准第4章

25、、第5章的规定。11.13.1.2制动床铺装材料与级配应满足设计要求。项次检查项目规定值或允许偏差检查方法和频率检查情况 （实测值）备注1关键项目制动床长度（m）满足设计要求尺量：每道测3处2一般项目避险车道宽度（m）满足设计要求尺量：每道测5个断面， 引道入口处设测点3制动床集料厚度（m）满足设计要求尺量：每道测5处4坡度(%)满足设计要求水准仪：每道测3处检验结论施工负责人 日期质检员日期班组长日期浙江省交通建设工程监督管理局公路工程建设项目绿地整理现场质量检验报告单施工单位： 合同号： 监理单位： 工程编号： 浙路ZJ1112工程名称项目工程施工日期年 月 日桩号、部位浙路ZJ1201

26、绿地整理现场质量检验报告单检验日期年 月 日基本要求项次要求内容检查记录12.2.1.1绿地内不得有废弃构筑物、工程渣土与肥料及其他有害污染物， 互通式立体交叉区与环岛、管理养护设施区及服务设施区等有景 观要求的绿地内不得有宿根性杂草、树根。12.2.1.2回填土及地形造型的范围、厚度、高程、造型及坡度应满足设计 要求；回填的种植土已达到自然沉降的状态，表层不得有明显低 洼和积水处。项次检查项目规定值或允许偏差检查方法和频率检查情况 （实测值）备注1一般项目有效土层厚度（mm）满足设计要求2地形相对高 程（mm）H1000501000H 20001002000H 30001503000H 50

27、00200检验结论施工负责人 日期质检员日期班组长日期注：指分隔带、边坡、护坡道、碎落台及边坡平台等沿公路路线纵向分布的可绿化场地指互通式立体交叉区与环岛、管理养护设施区、服务设施区及取、弃土场等分布于公路沿线局部路段集中成块的可绿化场地H为设计高程与原地面的高差，边坡、护坡道、碎落台、边坡平台及取、弃土场等绿地不做要求浙江省交通建设工程监督管理局公路工程建设项目树木栽植现场质量检验报告单（一）施工单位： 合同号： 监理单位： 工程编号： 浙路ZJ1202工程名称项目工程施工日期年 月 日桩号、部位浙路ZJ1202 树木栽植现场质量检验报告单（一）检验日期年 月 日基本要求项次要求内容检查记录

28、12.3.1.1严禁使用带有严重病虫害的苗木，非检疫对象的病虫害危害痕迹不 得超过树体的5-10。12.3.1.2种植穴（槽）的定点放线应满足设计要求，位置准确、标记明显12.3.1.3带土球苗木栽植前应去除不易降解的包装物。12.3.1.4树木栽植不得影响行车安全视距；规则式种植、绿篱、球类的植物 修剪应整齐，绿篱不得有空缺。12.3.1.5孤植树、珍贵树种以及大树（胸径200mm以上的落叶乔木或常绿阔 叶乔木，株高在6m以上或地径在180mm以上的常绿针叶乔木）应全 部成活。项次检查项目规定值或允许偏差检查方法和频率检查情况 （实测值）备注1关键项目苗木成活率(%)95目测或无人机航拍测量

29、带状绿地每1km检查100m内的苗木；点状绿地每个连续种植单元按苗木数量抽查10，且不少于10株，少于10株的苗木应全部检查2一般项目种植穴（槽）直径（mm）d+400-d+600尺量：抽查全部种植穴（槽）5，且不少于10个，少于10个时应全部检查种植穴（槽）深度（mm）（3/4-4/5）穴径3苗木数量满足设计要求目测或无人机航拍测量带状绿地每1km检查100m内的苗木；点状绿地每个连续种植单元按苗木数量抽查10，且不少于10株，少于10株的苗木应全部检查检验结论施工负责人 日期质检员日期班组长日期注：1、d为土球苗直径或裸根苗根系展幅，以mm计。浙江省交通建设工程监督管理局施工单位：监理单位：公路工程建设项目树木栽植现场质量检验报告单（二）合同号：工程编号：浙路ZJ1202续工程名称项目工程施工日期年 月 日桩号、部位浙路ZJ1202 树木栽植现场质量检验报告单（一）检验日期年 月 日项次检查项目规定值或允许偏差检查方法和频率检查情况 （实测值）备注4一般项目苗木规格
