浙江省公路刚性桩工程施工统一用表.docx

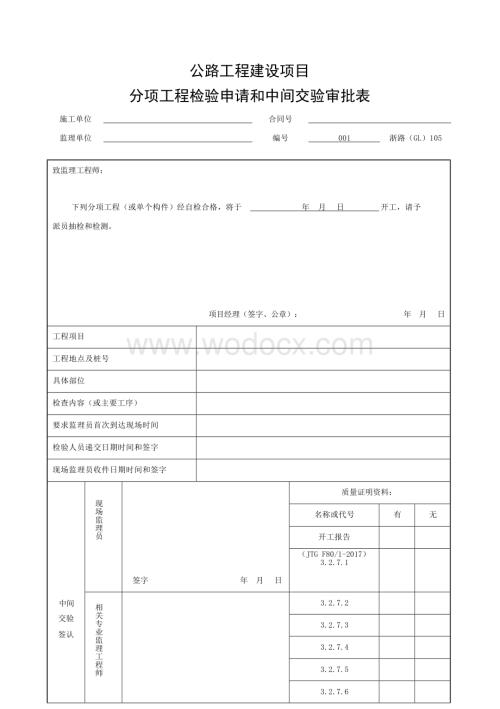

1、公路工程建设项目分项工程检验申请和中间交验审批表施工单位 合同号 监理单位 编号 001 浙路（GL）105致监理工程师：下列分项工程（或单个构件）经自检合格，将于 年 月 日 开工，请予派员抽检和检测。项目经理（签字、公章）： 年 月 日工程项目工程地点及桩号具体部位检查内容（或主要工序）要求监理员首次到达现场时间检验人员递交日期时间和签字现场监理员收件日期时间和签字中间交验签认现场监理员签字 年 月 日质量证明资料：名称或代号有无开工报告（JTG F80/1-2017） 3.2.7.1相关专业监理工程师签字 年 月 日3.2.7.23.2.7.33.2.7.43.2.7.53.2.7.6总

2、监理工程师 意 见签字、公章： 年 月 日项目经理部签收：签收人： 年 月 日浙江省交通建设工程监督管理局公路工程建设项目施工放样现场记录表施工单位 合同号 监理单位 编号 001 浙路（JS）101单位工程项目工程分项工程施工日期年 月 日分部工程桩号、部位浙路（JS）101 施工 放样现场记录表检测、记录 日期年 月 日施工放样示意图：自检说明：监理检评：现场监理 日期施工负责人 日期质检员 日期班组长 日期浙江省交通建设工程监督管理局公路工程建设项目软土地基处置工程现场质量检验报告单（六）（刚性桩）施工单位： 合同号： 监理单位： 工程编号： 浙路（ZJ）409-2工程名称项目工程施工日

3、期年 月 日桩号、部位浙路（ZJ）409-2 软土地基处置工程现场质量检验报告单（六）（刚性桩）检验日期年 月 日基本要求项次要求内容检查记录4.4.1.1换填地基的填筑压实要求同4.2土方路基。4.4.1.2砂垫层：应分层碾压施工；砂垫层宽度应宽出路基边脚0.5-1.0m 两侧端以片石护砌；砂垫层厚度及其上铺设的反滤层应满足设计要 求。4.4.1.3反压护道：护道高度、宽度应符合设计要求，压实度不低于90。4.4.1.4袋装砂井、塑料排水板：沙袋和塑料排水板下沉时不得出现扭结、 断裂等现象；井（板）底高程应满足设计要求，塑料排水板超过孔 口的长度应伸入砂垫层不小于500mm。4.4.1.5粒

4、料桩：施工工艺应符合规范规定；施工前应进行成桩工艺和成桩 挤密试验；桩体应连续、密实。4.4.1.6加固土桩：施工前应进行成桩工艺和成桩强度试验；施工设备必须 安装喷粉（浆）自动记录装置，施工工艺应符合规范规定。4.4.1.7水泥粉煤灰碎石桩：施工前应进行成桩工艺和成桩强度试验；混合 料应拌和均匀，桩体施工应选择合理的施打顺序，成桩过程中应对 已打桩的桩顶进行位移监测。4.4.1.8刚性桩：施工前应进行成桩试验；施工工艺应符合规范规定。4.4.1.9软土地基上的路堤，应满足沉降标准和稳定性的设计要求。项次检查项目规定值或允许偏差检查方法和频率检查情况 （实测值）备注实测项目1关键项目混凝土强度

5、在合格标准内按附录B检查2桩长（m）不小于设计值查施工记录3一般项目桩距（mm）100尺量：抽查2且不少于 5点4桩径（mm）不小于设计值尺量：抽查2且不少于 5点5单桩承载力满足设计要求抽查桩数的0.1且不少 于3处检测结论施工负责人 日期质检员日期班组长日期浙江省交通建设工程监督管理局公路工程建设项目现场核验记录施工单位 合同号 监理单位 编号 001 浙路（JS）106单位工程项目工程分项工程施工日期年 月 日分部工程桩号、部位浙路（JS）106 现场核 验记录检测、记录 日期年 月 日序号核验项目核验结果合格率%123456789101112131415抽查试验记录试验项目抽查日期报告

6、日期试验结果试验质量评价年 月 日年 月 日年 月 日年 月 日年 月 日年 月 日注：1、本表用于现场质检报告单的附表；2、本表“序号”、“核验项目”、“合格率”等 栏目可按检测结果多少，自行分割。检验人 日期现场监理 日期浙江省交通建设工程监督管理局公路工程建设项目自检现场检测记录表施工单位 合同号 监理单位 编号 001 浙路（JS）107单位工程项目工程分项工程施工日期年 月 日分部工程桩号、部位浙路（JS）107 自检现 场检测记录表检测、记录 日期年 月 日序号核验项目核验结果备注123456789101112131415注：1、本表用于现场质检报告单的附表；2、本表“序号”、“核

7、验项目”、“备注”等栏目可按 检测结果多少，自行分割。质检员 日期班组长 日期浙江省交通建设工程监督管理局 刚性桩分项工程质量检验评定表浙路（ZP）106406-2分项工程名称：所属分部工程名称：工程部位：（桩号、墩台号、孔号）浙路（ZP）106406-2 刚性桩 分项工程质量检验评定表所属单位工程： 项目工程 施工单位：所属建设项目（合同段） 项目工程分项工程编号：基本要求 1、换填地基的填筑压实要求同本标准第4.2节土方路基。 2、砂垫层：应分层碾压施工；砂垫层宽度应宽出路基边脚0.51.0m，两侧端以片石护砌；砂垫层厚度及其上铺设的反滤层应满足设计要求。 3、反压护道：护道高度、宽度应满

8、足设计要求，压实度不低于90。 4、袋装砂井、塑料排水板：沙袋和塑料排水板下沉时不得出现扭结、断裂等现象；井（板）底高程应满足设计要求，塑料排水板超过孔口的长度应伸入砂垫层不小于500mm。 5、粒料桩：施工工艺应符合规范规定；施工前应进行成桩工艺和成桩挤密试验；桩体应连续、密实。 6、加固土桩：施工前应进行成桩工艺和成桩强度试验；施工设备必须安装喷粉（浆）自动记录装置，施工工艺应符合规范规定。 7、水泥粉煤灰碎石桩：施工前应进行成桩工艺和成桩强度试验；混合料应拌和均匀，桩体施工应选择合理的施打顺序，成桩过程中应对已打的桩顶进行位移监测。 8、刚性桩：施工前应进行成桩试验；施工工艺应符合规范要求。 9、软土地基上的路堤，应满足沉降标准和稳定性的设计要求。实测项目项次检查项目规定值或允许偏差实测值或偏差值质量评定12345678910平均值、 代表值合格率 (%)合格判定关键 项目混凝土强度在合格标准内桩长（m）不小于设计值一般 项目桩距（mm）100桩径（mm）不小于设计值单桩承载力满足设计要求外观质量质量保证资料工程质量等级评定检验负责人： 检测： 记录： 复核： 年 月 日浙江省交通建设工程监督管理局
