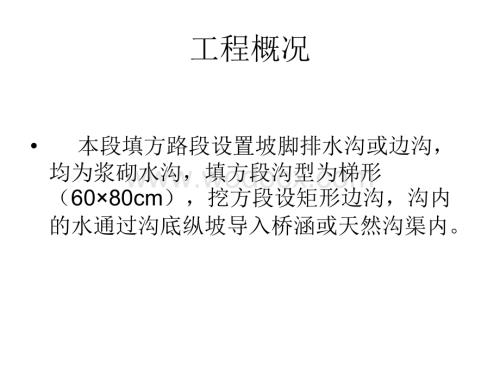

1、工程概况 本段填方路段设置坡脚排水沟或边沟，均为浆砌水沟，填方段沟型为梯形（6080cm），挖方段设矩形边沟，沟内的水通过沟底纵坡导入桥涵或天然沟渠内。施工方法 路基基本形成后，即可进行边沟施工，施工前根据地形，采用反铲配合推土机进行护坡道整平施工，并用振动碾将护坡道压实，再根据设计边沟高程和水流方向进行放样，定出边沟开口中线和高程，然后，用反铲配合人工根据边沟开口中线和高程进行边沟沟槽开挖，沟槽开挖完成后，人工修整沟底和沟坡、夯实、使之坚实平整，线性顺畅。浆砌石砌筑采用人工砌筑，先砌沟底，再自下而上砌筑沟坡，每23层组成一个工作层，砌体内侧及沟底保持平顺，整齐、无阻水，排水沟与其它水道联接做

2、到顺畅。砌筑砂浆采用现场机械拌制，砂垫层施工与浆砌施工同时进行。排水沟砌筑完成后，进行勾缝，勾凹缝，采用12圆钢摸压而成。一般在砌筑、摸面、勾缝完成后，及时进行撒水养护，时间一般为7天，撒水次数以能保持表面经常湿润状态为度。施工技术要求 1边沟施工中复核全线排水系统的设计是否完备和妥善，必要时予以补充和修改，使全线的沟渠、管道、桥涵构成完整的排水体系。2边沟不应作为农业排灌渠道，排水沟的进出水口，根据水系地质情况采取适当加固。3边沟等排水设施的位置、断面、尺寸、坡度、标高及使用材料应符合设计要求。4沟渠边坡平整、稳定、严禁贴坡，边沟纵坡顺适，沟底平整、排水通畅，无冲刷和阻水现象。5边沟线型美观

3、，直线线型顺直，曲线线型圆滑，转弯处做到弧形渐变，其半径不小于10m。6浆砌排水沟允许偏差和频率：项次 检查项目规定和允许偏差 检查方法和频率 规定分1砂浆强度在合格标准内按规范 302轴线偏位（mm）50经纬仪（每200m测5点）103沟底高程（mm）50水准仪（每200m测5点）154直顺度或坡度30mm、不陡于设计20m拉线、坡度尺（200m2点）105断面尺寸（mm）30尺量：每200m查2点156铺砌厚度（mm）不小于设计尺量：每200m查2点107垫层厚度（mm）不小于设计尺量：每200m查2点10施工组织及人员投入组成边沟施工小分队，每队人员编制4050人，施工负责人为朱社芳，技术负责人为宋丹成，质检负责人为陈世清，其它人员投入见下表（每队）：序号工种数量备注1测量员2专业技术员2圬工15熟练工3石匠4熟练工4技术员2专业技术人员5司机4熟练工6其它25民技工设备投入设备名称型号 数量 备注反铲Pc2002自备推土机 D85 2自备震动碾 YZ18T2自备自卸车 18T 6自备砂浆搅拌机0.25L4自备发电机 15KW4自备施工工艺流程图沟槽开挖沟底、沟坡修整夯实砂垫层施工砌石施工养 护
