钢筋直罗纹连接监理细则.doc

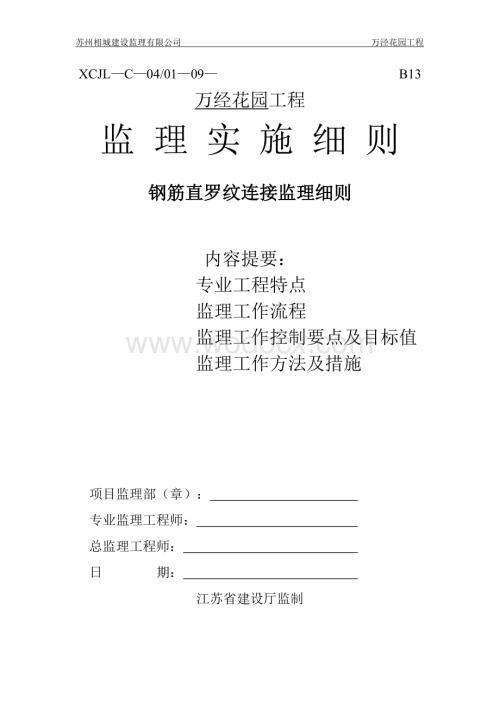

1、苏州相城建设监理有限公司 万泾花园工程XCJLC04/0109 B13万经花园工程监 理 实 施 细 则钢筋直罗纹连接监理细则 内容提要： 专业工程特点 监理工作流程 监理工作控制要点及目标值 监理工作方法及措施 项目监理部（章）： 专业监理工程师： 总监理工程师： 日 期： 江苏省建设厅监制一、 工程概况16#住宅楼地下室基础底板、顶板及地下车库的顶板、底板梁钢筋采用直螺纹钢筋连接，其余部位采用冷绑扎连接。公建房梁采用冷绑扎连接。二、 编制依据混凝土结构工程施工及验收规范GB50204-2002钢筋焊接及验收规程JGJ18-2003钢筋焊接接头试验方法JGJ/T27-2001钢筋机械连接通用

2、技术规程JGJ107-2003三、 监理工作的流程审核钢筋连接施工方案机械设备进场原材料进场及复验合格操作工人岗位证书齐全施焊前准备工作检查：试焊钢筋端头切除、焊剂烘焙、焊头油污和铁锈清除干净旁站检查施焊：焊具安装、焊灌装药、监控焊接电压、焊接电源和焊接时间检查焊头保温焊头外观检查抽样送检资料整理四、 监理控制要点及目标值1. 事前监理控制要点与方法 :1.1 钢筋应有出厂合格证和试验报告 , 性能应符合有关标准或规范的规定 , 钢筋的验收和加工 , 应按有关的规定进行。施工单位要向监理公司申报进场 , 钢筋经检验合格且经监理工程师审批同意后 , 方可进行施工。1.2钢筋直螺纹连接套的材料必须

3、是经试验确认符合要求的钢材。直螺纹连接套的受拉承载力不应小于被连接钢筋的受拉承载力标准值的 1.10 倍。1.3凡参与直螺纹接头施工的操作人员 , 技术管理人员和质量管理人员 , 均应参加技术规程培训；操作工人应经考试合格后持证上岗。1.4所提供的直螺纹连接套应有产品合格证；套筒两端应有密封盖；套筒表面应有规格标记。进场时施工单位应进行复检 , 并报监理公司审核。1.5钢筋直螺纹接头的型式检验应符合现行行业标准钢筋机械连接通用技术规程的各项规定。2. 直螺纹接头事中监理控制要点与方法：2.1钢筋连接时 , 应用管钳扳手拧紧 , 使两个丝头在套筒中央位置相互顶紧。2.2直螺纹接头施工现场检验及验

4、收(1) 工程中应用直蝶、纹接头时 , 该技术提供单位应提供有效型式检验报告。(2) 连接钢筋时 , 应检查连接套出厂合格证。钢筋直螺纹加工的检验记录。(3) 钢筋连接工程开始前及施工过程中 , 应对每批进场钢筋和接头进行工艺检验。每一种钢筋规格母材进行抗拉强度试验。每种规格钢筋接的试件数量不少于三根。接头试件应达现行行业标准钢筋机械连接通用技术规程相应等级的强度要求。随机抽取向规格接头数 10% 进行外观检查 , 应满足钢筋与连接套的规格一致 , 接头无整丝扣外露。接头的现场检验按验收批进行。同一施工条件下的同一批材料的同等级同规格接头 , 以 500 个为一验收批进行检验与验收。不足 50

5、0 个也作一个验收批计。对接头每一验收批应在工程结构中随机截取 3 个试件作拉伸试验 , 按设计要求的接头性能等级进行检验与评定 , 并作好拉伸试验报告。3. 事后监理控制要点与方法3.1 钢筋连接后 , 不能浇水冷却或随意抛掷。3.2 钢筋连接完成后 , 要派专人观察、检查、发现问题及时处理。3.3 现场进行隐蔽验收时必须严格按钢筋混凝土施工及验收规范及设计的要求验收。如发现有不符合要求的应予整改 , 直至整改完毕后方可隐蔽。五、 监理工作的方法及措施事前主动控制以防为主，事中动态管理有效控制操作质量，事后检验把关整改完善，以确保各项指标达到合同规定及规范要求。具体采用预检、隐蔽、验收、实测

6、抽查、旁站检查、试验等方式控制质量。5.1 预检项目5.1.1 施焊方案检查钢筋连接设备、工艺参数和套筒选择的合理性。5.4.2 施工人员证书检查是否经市或市级以上政府有关建设主管部门审查批准的单位考核颁发，以及操作者与证书是否对立。5.1.3 套筒质量必须具有出厂合格证，等级。5.1.4 钢筋质量钢筋端部螺纹无弯曲、缺丝、锈蚀现象。5.1.5 连接设备管钳扳手拧紧是扭矩应符合设计要求。5.2旁站检查5.2.1 套筒连接位置是否符合要两边各裸聊一个丝。5.2.1 套筒是否有松动。5.2.1 套筒与钢筋的规格是否一致。6.1资料收集6.1.1 钢筋直螺纹施工方案6.1.2 操作证书复印件6.1.3 套筒合格证6.1.4 钢筋力学性能试验单6.1.5 钢筋机械性能试验报告
