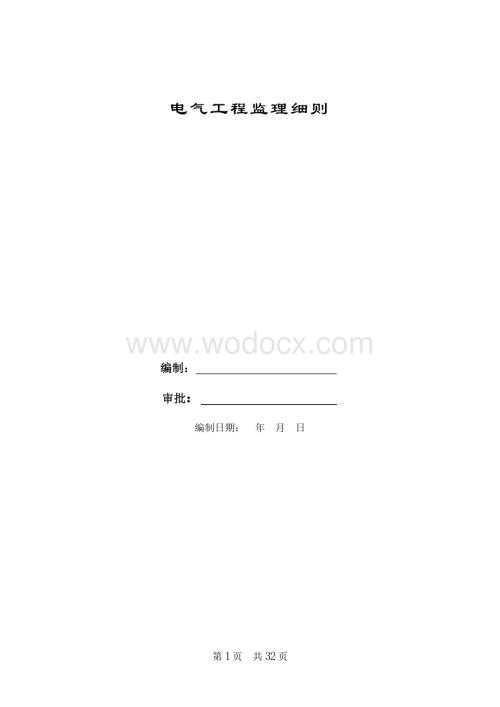

1、电气工程监理细则编制： .审批： .编制日期： 年 月 日 目 录一、工程概况3二、组织架构4三、目标4四、监理依据4五、监理工作重点4六、监理工作流程.7七、技术要求和质量标准8 1.动力工程10 2.照明装置安装工程18 3.变配电安装工程.19 4.防雷接地装置安装工程20 5.电气工程质量保证措施22 6.电梯安装工程25八、进度要求30九、投资控制30十、安全控制30十一、形成的监理记录32一、 工程概况1、 本工程为2、 电气部分包括电力和照明配电系统、防雷保护接地系统、消防联动与火灾自动报警系统、10KV开关站、通信系统、安防系统、BA控制系统等。1)负荷分级：消防负荷、弱电系统

2、、普通电梯、生活水泵、排水泵、航空障碍灯、五星级酒店电话、电声、录像设备、新闻摄影用电，酒店厨房部份电力如冷库、酒店宴会厅、餐厅、康乐设施、门厅及高级客房及主要通道照明用电、人防照明通信设备、人防固定电站附属设备等负荷等级为一级负荷，酒店经营管理用及设备管理用电子计算机系统电源为一级负荷中特别重要负荷，五星级酒店其他用电为二级负荷，MT楼其余办公商业的动力照明负荷为三级负荷。2)供配电： 低压配电系统采用放射式与树干式相结合的供电方式，并将照明动力分成不同的配电系统，照明分区和空调垂直干线采用密集型母线槽。对消防负荷及一、二级重要负荷采用双电源供电，末端自动自动投切，自投方式为自投自复（消防负

3、荷为互为备用）。3)电缆线路选择和敷设方式：1.本工程电线电缆使用场所分级为特级场所，电缆阻燃级别按A级考虑，35mm2及以下电线的阻燃级别为C级，50mm2及以上电线的阻燃级别为B级。2.所有密集敷设的低压配电(线)缆均采用WDZ交联聚乙烯绝缘阻燃低烟无卤电(线)缆，消防负荷及重要负荷线路的配电干线及分支干线电缆均采用MI矿物绝缘电缆，消防分支线路和控制线路密集明敷设时，采用WDZN交联低烟无卤聚乙烯绝缘阻燃耐火电缆。其余消防支线路采用铜芯聚氯乙烯绝缘耐火电线电缆(非消防支线线路采用铜芯聚氯乙烯绝缘电线)电缆穿金属钢导管分支配线均穿管在墙、柱、梁地坪及现浇板内暗敷。非消防强、弱管线暗敷保护层

4、厚度不小于15mm。4）防雷接地：本工程为二类、三类防雷建筑物，屋面设12避雷带，利用柱内的主筋做引下线(16钢筋2根)，利用基础内钢筋网焊接做接地体，接地电阻不大于1。高压配电设备采用过电压保护和防雷保护设施，低压配电系统配备防雷装置，低压系统接地为TN-S系统，其工作零线与保护接地在变电所或配电室接地点后要严格分开。各设备金属管道进户处设总等电位连接，卫生间等处设局部等电位连接，并与接地装置相连。3、工程特点：施工内容复杂，对安装工程的技术要求及质量要求较高，因此施工技术要求较高。加上各专业的甲分包单位较多，故本工程从洞口预留、管道预埋开始，直到工程竣工为止，机电安装工程的各专业之间，以及

5、与其它各工种之间一直要处在紧密配合之中。二、 组织架构见监理规划。三、 目标确保电气工程按预期计划完成，使工程监理达到规范化、标准化，做到安全文明施工。本工程的质量目标为钱江杯。四、 监理依据1. 施工承包合同2. 建设监理合同3. 施工图纸 4. 建筑电气工程施工质量验收规范 （GB 50303-2002）5. 电梯工程施工质量验收规范 （GB 50310-2002）6. 电气装置安装工程电缆线路施工及验收规范 （GB50168-2006）7. 电气装置安装工程接地装置施工及验收规范 （GB50169-92）8. 电气装置安装工程盘、柜及二次回路结线施工及验收规范 （GB50171-92）9

6、. 电气装置安装工程低压电器施工及验收规范 （GB50254-96）10. 电气装置安装工程1KV及以下配线工程施工及验收规范 （GB50258-96）11. 电气装置安装工程电气照明装置施工及验收规范 （GB50259-96）12. 低压成套开关设备验收规程 （CECS49：93）五、 监理工作重点序号分部分项影响质量的因素主要对策1焊接钢管管口不齐、弯扁、跨接线漏焊、接线盒深入墙内、管内铁屑未除、管子导致混凝土裂缝。锯管时人要站直；使用定型的电气用的弯管器。管子在进箱盒要有适度的弯曲，以求得管和接线盒的配合过度，建议采用加锁紧螺母；严格要求断口的管内锉口，同时在配管过程中加强对巡视；暗配的

7、管子应有cm以上的混凝土护层。按规范规定进行接地跨接。主要治理办法：对接线盒埋入过深，应用套盒过度，并焊好跨接线、作好防腐处理。2开关、插座盖板周围有缝隙或孔洞。开关、插座安装高度不一致、接线盒埋入太深。接线盒口边，在墙面刮白前应先修正位置，并用水泥砂浆修口，待室内乳胶漆刷完后才可以安装开关、插座。开关、插座的高度不一致，主要应在绑钢筋时、浇筑混凝土前有效控制，同层内应采取同一基准控制标高，接线盒应贴模板固定牢固。土建工程的支模尺寸应严格控制，杜绝抹灰层过厚。主要治理办法：修补缝隙或孔洞：把开关、插座卸下，进行必要的剔凿，用水泥砂浆修口，补刷乳胶漆。对高差较大的无法调好的接线盒，应彻底凿开混凝

8、土，重新安装更换接线盒。3电缆线路过墙保护管长度不够，或不加保护管。电缆头制作质量差，电缆无标志牌。送电运行后，电缆电线的接线端子处发热认真学习现行规范，执行电缆保护管的规定。提倡使用定型的电缆首套，在干包防潮锥（应力锥）时应严格执行施工工艺，要美观；按规范要求挂标志牌。注意市技术监督局公布的机电行业的监督检测报告，不合格的产品严禁使用，特别是铜接线端子的选用，应严格执行有关国家标准。一般端子宜先压接后镀锡，紧固螺栓必须配有弹簧垫，紧固力适度。铜和铜的接触必须镀锡。4防雷接地底板接地网的网格不清，跨接线截面不够，焊接长度不够。高度在30以上的阳台金属扶手及铝合金窗接地漏做。避雷带不平直及时和设

9、计部门联系，确定底板接地网的网格尺寸；熟悉规范，正确选用跨接线，一般宜选用和金属母材材质相同的材料，其截面不小于100mm2（元钢为12以上，推荐选用14）。认真做好均压带、及引出线，其截面应为不小于100mm2的镀锌钢材，引出线直接引向阳台金属扶手及铝合金窗的位置并作好标记，以便跨接。铝合金窗应有厚度不小于2mm的镀锌钢制跨接板引出，并且和铝合金窗接触良好。先施工避雷带的支撑并调正，在把避雷带调直；避雷带严格按设计规格选用镀锌圆钢。5导线与电器连接铜导线接头未镀锡。多股导线连接未用端子。紧固件不是镀锌制品对于沿海地区，铜与铜连接必须镀锡，未镀锡的应补做。10mm2及以下的多股铜导线，宜用开口

10、的接线端子，16mm2及以上应用套筒接线端子，压接后镀锡。规范要求电气紧固件（除地脚螺栓外）必须采用镀锌制品，对于电气连接用紧固件，其平垫圈、弹簧垫圈必须配套齐全，施工中应严格执行此规定6灯具安装成排灯具不整齐、高度不一致。灯具的金属外壳不做接地（无线）成排灯具安装应先拉线定下基准再打膨胀螺丝，对于在吊顶上安装的灯具，应以吊顶的自然分格为基准进行定位。在安装过程中，要进行多次检查调整的过程，直至达到规范的要求。对于灯具的接地的问题，规范上并无明确的规定，一方面应这样理解：灯具是电器，其金属外壳应与“线”可靠连接（对系统）；另一方面，看设计要求，根据安装的场所不同设计者会有明确的规定，在施工中主

11、要应根据规定严格执行六、监理工作流程开始1. 工作流程图 图纸会审及技术交底检查开工条件 （流程说明2.1）场地移交 （流程说明2.2）施工安装监理控制 （流程说明2.3）安装调试测试 （流程说明2.4）验收，并进行场地移交结束2流程说明：2.1 检查开工条件2.1.1施工图纸2.1.2施工合同（附业主批准的工程量清单和预算书）2.1.3施工组织设计（方案）2.1.4开工报告2.2 场地移交各专业甲分包承建商进场后，监理部组织进行设备房、控制室、电梯井道、电气竖井等场地移交，并填写场地移交记录。监理部向各专业甲分包承建商发出正式工程监理配合要求，并要求其填报施工组织设计（方案）报审表，连同施工

12、组织设计（方案）一起报监理部审查。项目总监（代表）安排监理人员进行审查，审查应该按施工组织设计（方案）审查指引的规定进行，并做好审查记录。2.3 施工安装过程监理控制：运用事前、事中、事后控制原则，在电气工程质量、进度、投资方面进行控制，协调和解决各方面的存在的问题，达到工程要求的各项目标。2.4安装调试测试，监理部专业监理工程师在安装调试测试过程中进行跟踪检查、指导，使其达到设计、规范等要求的功能和标准，并形成相应的安装调试测试记录和隐蔽验收工程记录。七、 技术要求和质量标准质量监控重点是抓好工序检查和物料检查，控制方法包括事前控制、事中控制和事后控制。事前控制包括物料订货前申报、工序施工前

13、进行技术交底。事中控制的主要手段为物料进场验证和有见证材料送检等。事后控制包括对物料和工序的验收、审查施工记录等。7.1事前控制7.1.1充分理解设计意图，熟悉理解施工图，根据图纸会审纪要和现场实际情况，作好本专业与其他专业的施工配合，避免“错、漏、碰、撞”现象的发生，地下室、公共走道部分尤应注意。7.1.2熟悉掌握有关合同、预算内容，认真审核施工单位的施工方案，主要技术措施、施工工艺及调试方案，明确各专业进场施工的场地移交方案、大型设备的运输路线及吊装方案及时间要求，作为现场监理依据；7.1.3严格审查分包施工单位资质，了解施工单位技术水平及装备水平、工程业绩。对不合乎要求者禁止进场。7.1

14、.4根据技术和规范要求，严格检查各种电器原配件和设备的质量。所有材料和设备进场，必须经监理部电气工程师审核检查，材料设备必须有产品合格证、检验合格报告，确认合格，方可进场。7.1.5为保证工程得以正常有序的进行，及时以“工程联系单”的形式提请业主办理报建、材料确定和施工队伍选定、进场等工作。7.1.6根据物料质量检查程序，编制物料检查一览表（见附表），对材料、设备的质量进行控制，填写物料检查台帐7.2事中控制7.2.1以国家规范、设计图纸为依据，结合现场实际情况进行质量控制。应每日跟踪到施工现场进行质量巡视检查或旁站，发现问题及时处理；7.2.2复查土建预留预埋孔洞、预埋套管或予埋件的尺寸及标

15、高、位置是否正确；7.2.3检查直埋于墙体内、楼板内的线管的位置是否准确，固定是否牢固，浇注混凝土前是否有破裂现象发生，各专业进场后进行一次全面检查。7.2.4隐蔽工程必须严格检查（含吊顶内），合格后经监理工程师签字后方可隐蔽。7.2.5通过观察、测量手段对变压器、环网柜、低压配电柜、配电箱等设备的安装位置、标高以及线路连接、附件安装进行有效控制。7.2.6检查线路及电缆的绝缘电阻以及防雷接地电阻是否符合设计和规范要求；7.2.7检查开关、插座、灯具等电气器具安装的位置是否正确，相同户型布置应整齐统一，符合设计和规范要求；7.2.8检查避雷网及支持件、接地引下线的材质、焊接搭接长度、焊接质量、

16、防腐及油漆是否符合要求；7.2.9检查弱电各系统设备安装位置、标高、线路连接及线路附件安装、产品性能是否符合设计和规范要求；7.2.10通过系统试验、调试，检查安装是否达到设计的功能要求；7.2.11检查电梯井道导轨的位置、垂直度和内表面间距、轿厢和层门的垂直度、平层精度、门窗开关、电气系统安装牢固性、线路连接等是否符合电梯安装规程和规定；7.2.12电梯验收前应进行信号、指令功能的调校，安全装置、平层准确度的测试，以及空载、半载、满载和超静载试验；7.2.13为实现主动控制，应当经常检查施工单位的质保体系运作情况监督、推进其工作质量及工程质量，参加施工单位的技术交底工作，以避免充当施工单位的

17、现场质检员；7.2.14坚持样板引路，消灭通病的原则，搞好标准层样板房的施工，经各方确认以后再行大面积施工；参加施工单位的工序技术交底活动，对重要工序的交底还应进行书面审查；7.2.15对于在监理过程中发现的质量问题，及时以监理通知书的形式通知施工单位进行整改，并做好质量跟踪；7.2.16根据工序质量检查程序，编制工序检查一览表（见附表），对各工序进行严格检查。7.3事后质量控制7.3.1督促施工单位提交调试及试运行方案，试运行时监理人员必须在现场进行旁站监理；7.3.2对未完工程以及质量问题要逐一进行检查，列出明细表，并督促施工单位完成及整改；7.3.3对工程质量事故按“三不放过”的原则，依

18、照程序严肃处理7.3.4竣工验收7.3.4.1根据工程竣工移交程序进行竣工验收及移交；7.3.4.2审核施工单位的竣工资料，检查工程是否满足竣工条件；7.3.4.3根据监理细则对完成的工程进行检查，并填写竣工前检查记录表7.3.4.4向公司申请竣工前复查，并在竣工前复查记录表中记录7.3.4.5申请竣工验收，填写竣工验收申请报告7.3.4.6协同有关单位进行工程核验7.3.4.7办理工程移交，协同有关单位共同签署竣工移交书施工流程：主体结构施工时管预埋、预埋件安装（隐蔽验收）装修前管内穿线电缆敷设配电箱柜、开关箱安装盘柜及二次结线送电调试运行检查验收。1. 动力工程技术要求和质量标准1.1施工

19、流程：主体结构施工时钢管预埋、预埋件安装（隐蔽验收）装修前管内穿线电缆敷设、母线安装配电箱、开关箱、电动机、开关柜安装盘柜及二次结线送电调试运行检查验收。1.2 配管配线1.2.1 外观检查1.2.1.1管材、线材等必须含国家或有关行业标准，必有出厂合格证或质量证明书。1.2.1.2产品的其他技术文件应齐全。1.2.2配管工程1.2.2.1暗配管的原则是：最近路线、最小弯曲埋入深度不少于15mm；进入落地式配电箱的管路排列应整齐，管口高出基础不小于50mm，暗配管不宜穿过设备基础。1.2.2.2电线管路的弯曲处，不应有折皱，凹穴和裂缝现象，弯扁程度不大于管外径的10，弯曲半径在明配管时不小于管

20、外径的6倍，暗配管时不小于管外径的10倍。1.2.2.3在电线管超下列长度时，中间应加接线盒，其位置应便于穿线。、管子长度每超过45m，无弯曲时。、管子长度每超过30m，有一个弯曲时。、管子长度每超过20m，有二个弯曲时。、管子长度每超过12m，有三个弯曲时。1.2.2.4钢管的连接应符合下列要求：、丝扣连接，管端的套丝长度不应小于管接头长度的二分之一，在管接头而应焊跨接线。、暗配管可使用套管焊接，套管长度为管外径的1.53倍，焊口应牢固、严密。、薄壁钢管的连接必须用丝扣连接。1.2.2.5电线管与设备的过度、在干燥的房内，应从管口加保护软管引入设备、管口应包扎严密。、管口距地面不小于200m

21、m。、金属软管连接应用软管接头。、金属软管应用管卡子固定。、不得利用金属软管做接地导体。1.2.3配线工程1.2.3.1 10mm2 及以下的单股铜芯线，截面为2.5mm2及以下多股铜芯线，单股铅芯线与电器的端子可直接连接，铜芯线应镀锡。其余均应使用端子。1.2.3.2不同回路、不同电压，交流、直流的导线。不得穿入同一管内，但照明灯具回路除外（多于8根），电压为65V以下的电力线路除外，信号回路应注意屏蔽。1.2.3.3同一交流回路必须穿一个管内，管内不允许有接头，管内导线的总截面积（包括外护层），不应超过管子内面积的40%。1.2.3.4各种管口均应有护口。1.2.4检查与验收1.2.4.1

22、安全距离及安装间距符合要求。1.2.4.2管子弯曲半径符合要求。1.2.4.3导线的连接和绝缘符合要求。1.2.4.4非带电金属接地良好，跨接良好。1.2.4.5油漆均匀，无损坏、脱落。1.2.5竣工文件1.2.5.1材料合格证。1.2.5.2安装技术记录。隐蔽工程记录。1.2.5.3试验记录(包括绝缘测试)。1.3 电缆工程1.3.1电缆敷设前应做如下检查1.3.1.1电缆通道、井、管符合设计要求。1.3.1.2电缆型号、电压、规格等符合设计要求。1.3.1.3电缆外观检查应无损伤、绝缘等级符合设计。1.3.1.4有必要时对电缆的绝缘护层、导线的截面做实测。1.3.2 塑料绝缘的电力电缆及控

23、制电缆缆弯曲半径为电缆外径的10倍。1.3.3电缆敷设时应排列整齐不宜交叉，并加以固定，并及时装设标志牌。1.3.4标志牌装设应符合下列要求1.3.4.1在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、入井内等地方，电缆应装设标志牌。1.3.4.2标志牌上应注明线路编号，当无编号时，应写明电缆型号规格及起始地点；并联使用的电缆应有顺序号，标志牌的字迹写清晰不易脱落。1.3.4.3标志牌的规格宜统一。标志牌应能防腐、挂装应牢固。1.3.5电缆的固定要求1.3.5.1垂直敷设或45度倾斜敷设的电缆在每个支架上，桥架上每隔 2米处；1.3.5.2水平敷设的电缆，在电缆的首尾两端及拐弯、电缆

24、接头的两端处、当对电缆间距无要求时，每隔510米处。1.3.6电缆、进入电缆沟、竖井、建筑物盘(柜)以及穿入管子时出入口应封闭、管口应做密封，应满足防水要求。1.3.7直埋电缆应有明确的标桩，在直线段每50米一个桩，在电线的拐弯，接头处进入建筑物处应设置标志桩，标志桩应有明显的方位指示，并应有准确的隐蔽工程记录。1.3.8高压电缆头的制作（交联电缆），应编制单独的施工技术措施；低压电缆终端头一般宜用电缆首套，当干包防潮锥时应密实、美观。1.3.9电缆头的接地线，电缆的截面小于等于120mm2时，接地线的截面不小于 16mm2，在电缆截面大于150mm2时，接地线应不小于 25mm2，接地线一般

25、用镀锌铜编织线。1.3.10在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，应用面小于等于120mm2时，接地线的截面不小于16mm2，在电缆截面大于150mm2时，接地线应不小于 25mm2，接地线一般用镀锌铜编织线。1.3.11在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，应用防火堵料密实封堵。1.3.12电缆工程的验收检查1.3.12.1电缆规格型号符合规范、排列整齐、无机械损伤；标志牌应装设齐全、正确、清晰。1.3.12.2电缆固定、间距、弯曲半径、相序排列符合要求。1.3.12.3电缆终端头、电缆接头的制作、安装应符合要求。1.3.12.4接地良好。1.3.12.5电缆终端

26、的相色正确，电缆支架等的金属部件防腐层应完好，接地良好。1.3.12.6电缆沟内无杂物、盖板齐全。1.3.12.7直埋电缆路径标志，应与实际路径相符。路径标志应清晰牢固，间距适当，且应符合规范规定。1.3.12.8防火措施应符合设计。1.3.13竣工文件1.3.13.1直埋电缆的路径图。1.3.13.2制造厂提供的产品说明书，试验记录，合格证件及安装图纸等文件。1.3.13.3隐蔽工程记录。1.3.13.4电缆线路敷设记录。1.3.13.5电缆头制作记录。1.3.13.6试验记录。1.4 硬母线安装工程1.4.1铜母线在无出厂合格证或资料不全时、以及对材质有怀疑时应按：最小抗拉强度 255Nm

27、m2，最小伸长率 6，20时最大电阻率0.01777mm2m，进行试验。1.4.2铜与铜连接应在连接表面镀锡。母线的连接螺栓及钻孔尺寸必须严格执行规范要求。1.4.3母线相色：A-黄、B-绿、C-红，中性线浅蓝（黑）。1.4.4配电装置的安全净距执行(GBJ149-90第2.1.13条)。1.4.5目线连接用螺栓必须为镀锌制品、并有平垫及弹簧垫，按规定的紧固力距紧固（使用力矩搬手），紧固后螺栓长度宜漏出螺母2-3扣。1.4.6验收检查1.4.6.1金属构件的加工、配制、螺栓联接、焊接应符合国家现行标准的有关规定。1.4.6.2紧固件的垫圈、弹簧垫圈等锁紧装置齐全、可靠。1.4.6.3母线配制及

28、安装架设应符合设计规定，且连接正确，螺栓紧固，接触可靠；相间及对地电气距离符合要求。1.4.6.4绝缘子完整、清洁。1.4.6.5油漆应完好；相色正确；接地良好。 1.4.7 竣工文件 1.4.7.1产品合格证。1.4.7.2安装技术记录。1.4.7.3电气试验记录。1.5 电动机安装及检查接线工程1.5.1设备的检查与保管1.5.1.1包装及密封良好、规格及技术参数符合设计，附件、备件齐全，技术文件齐全。1.5.1.2电机应完好无损伤、无锈蚀现象，有铭牌。1.5.1.3绝缘电阻应符合要求。1.5.1.4电机及其附件宜存放在清洁、干燥的室内，同时应有防火、防潮、防尘及防小动物进入措施，尤其注意

29、防水淹。1.5.2 安装条件1.5.2.1所有与安装有关的建筑工程应符合设计及规范要求。1.5.2.2结束屋顶楼板工作不得有渗漏现象。1.5.2.3混凝土的基础应达到允许安装强度。1.5.2.4现场杂物清理完毕，预留孔洞符合设计，预埋件牢固。1.5.2.5在试运行前，二次灌浆和抹面工作完毕并达到强度要求，所有建筑装饰工程应结束。1.5.3安装1.5.3.1检查电动机的润滑脂应无变质，性能符合电动机的工作条件。1.5.3.2盘动转子应灵活无卡阻。1.5.3.3空气间隙符合要求。1.5.3.4引出线端子压接良好，编号齐全，极性正确。1.5.3.5机械部分安装应符合有关机械安装规范的规定。1.5.3

30、.6用1000V 兆欧表测电动机的绝缘电阻不应小于0.5M。1.5.4 电机有下列情况之一时，应作抽芯检查1.5.4.1出厂日期超过制造厂保证的期限。1.5.4.2当制造厂无保证期限时，出厂已超过一年。1.5.4.3当外观检查或电气检查，质量可疑时。1.5.4.4试运转有异常情况。1.5.4.5抽芯检查应有单独的施工技术措施。1.5.5验收检查1.5.5.1电动机宜在空载情况下第一次启动，空载运行时间为2h，并记录电动机的空载电流。1.5.5.2电机运行方向正确无异常。1.5.5.3电机的各部温度，不应超过产品技术规定。1.5.5.4滚动轴承的温度不应超过95C。1.5.5.5振动不应超过规范

31、规定。1.5.6竣工文件1.5.6.1竣工图。1.5.6.2设计变更。1.5.6.3制造厂技术文件。1.5.6.4安装记录、干燥记录、抽芯记录。1.5.6.5试检报告。1.6 盘柜及二次结线安装工程1.6.1设备的检查与保管1.6.1.1设备到货后应检查包装是否良好，开箱检查设备型号规格符合设计要求，设备无损伤、附件、备件齐全。1.6.1.2产品出厂的技术文件齐全。1.6.1.3盘面清洁无损伤，油漆无脱落，盘面及盘内的电器齐全，安装牢固符合设计要求，内部结线规整、备用端子足够。1.6.2 安装条件1.6.2.1有关建筑装饰工程质量，基础型钢符合要求。预埋件齐全，无渗漏，无积水，门窗安装完毕。1

32、.6.2.2通风良好。1.6.3安装1.6.3.1基础型钢，顶部宜高在地面10mm以上，基础型钢须可靠接地。允许偏差见下表。项目允许偏差mm/mmm/全长不 直 度 15水 平 度 15位置误差及不平行度51.6.3.2盘柜安装允许偏差项 目允许偏差（mm）垂 直 度（每米）1.5水平偏差相邻两盘顶部2成列盘顶部5盘面偏差相临两盘边1成列盘面5盘 间 接 缝21.6.3.3盘柜箱的接地应良好，装有电器的门应以镀锌的编织铜线和已接地的盘柜或金属结构可靠连接。1.6.3.4抽屉式柜、抽屉的推拉应灵活，无卡阻，碰撞现象；抽屉应有互换性，共电气和机械的闭锁装置应动作准确、可靠；辅助开关接点接触良好。动

33、作准确。5二次回路的电气间隙和爬电距离应符下表要求电气间隙爬电距离额定电压(V)额定工作电流额定工作电流 63A 63A 63A 63A603.05.03.05.060V3005.06.06.08.0300V5008.010.010.012.01.6.3.6盘内配线、电流回路采用电压不低于500V的铜芯导线，其截面不小于2.5mm2，其它回路不小于1.5mm2，弱电回路可采用不小于0.5mm2导线（在机械强度和截流量的允许的情况下）。1.6.3.7和门上电器过度连接的导线应采用多股软导线，留有适当余度，并加套管保护。1.6.3.8二次回路必须有准确、清晰、不易脱落的端子号，线路敷设应美观。1.

34、6.4验收检查1.6.4.1盘柜接地可靠，油漆完整。1.6.4.2盘内电器安装位置正确、安装牢固、元件齐全。1.6.4.3二次回路接线正确，标志齐全，绝缘良好。1.6.4.4一次配线绝缘良好。1.6.4.5操作及联动试验正确，符合设计要求。1.6.5竣工资料1.6.5.1产品技术文件、图纸。1.6.5.2备品、备件清单。1.6.5.3安装记录。1.6.5.4调试记录。2 照明装置安装工程技术要求和质量标准2.1施工流程：灯具、开关、插座到施工现场外观检查安装送电调试运行检查验收。2.2 照明装置安装工程2.2.1外观检查2.2.1.1所有开关插座、灯具均应有国家认可的合格证。2.2.1.2所有

35、开关插座、灯具应无损伤。2.2.2 安装要求2.2.2.1嵌入顶棚或安装在行架上的灯具应符合下列要求2.2.2.2金属灯盘及金属外壳可靠接地。2.2.2.3成列灯具，偏斜不超过5mm。2.2.2.4灯具安装应牢固，排列整齐。2.2.2.5同一室内在同一高度口安装的开关插座高低差不大于5mm，插座回路应设漏电保护，插座应选用安全插座。2.2.2.6插座接线要求如下、单相二孔：右-相线、左-零线。、单相三孔：右-相线、左-零线；上方接地线。、成排开关高低差不大于2mm。2.2.3检查与验收2.2.3.1安装高度偏差应符合要求。2.2.3.2开关、插座、盖板紧贴墙面，极性正确。2.2.3.3配电箱内

36、布线整齐，端子接线牢固。2.2.3.4绝缘电阻大于0.5M。2.2.3.5器具面板不得污染。2.2.4技术文件2.2.4.1合格证件，技术资料。2.2.4.2安装技术记录(包括隐蔽工程)。2.2.4.3试验记录。3 变配电安装工程技术要求和质量标准（高低压配电柜安装见动力工程）3.1 施工流程：高低压配电柜及变压器到施工现场外观检查与保管措施就位安装测试、变压器试验投入前检查送电调试运行检查验收。3.2 变配电安装工程（干式变压器安装）3.2.1外观检查与保管3.2.1.1变压器到货后应对设备进行检查并妥善保管，检查的内容有：名牌数据是否符合设计；按出厂设备清单查对技术文件及产品的附件、备件是

37、否齐全；并检查产品外观有无损伤，温控器等有无损坏；引出线绝缘、铁芯的磁绝缘是否良好。3.2.1.2变压器应存放于室内、防止潮湿。3.2.1.3有条件应测量变压器的绝缘电阻和直流电阻。3.2.2安装3.2.2.1中性点接地导线应有足够的截面，接触良好。3.2.2.2干式变压器的安装应有遮栏，保护等级应符合设计规定，并保证足够的安全距离。3.2.2.3变压器本体安装应水平，接地良好、可靠。3.2.3变压器的试验。3.2.3.1测量绝缘电阻。3.2.3.2测量直流电阻。3.2.3.3工频耐压试验。3.2.3.4联结组别及极性试验。3.2.3.5用额定电压进行空载试验，检查变压器的声音温度等，测量空载

38、电流与空载损耗。3.2.4投入前检查3.2.4.1保护装置的整定与试验是否完成并合格。3.2.4.2断路器的分断与关合灵活可靠，联锁装置动作正确。3.2.4.3检查变压器各处是否有不相干之物品。3.2.4.4变压器壳体是否接地良好。3.2.4.5导体各部分的绝缘、连接紧固是否良好。3.2.4.6消防、安全遮栏等设施是否完备。3.2.5运行与验收3.2.5.1变压器由供电侧全电压投入，如有异常迅速切断电源。3.2.5.2第一次受电不少于10分钟，然后停电检查无异常情况后再正式投入，并定时检查各项运行参数，作好记录。3.2.5.3无继电保护时，可不进行全电压冲击试验。3.2.6 竣工文件3.2.6

39、.1厂家提供的产品说明书、合格证、试验记录、安装图。3.2.6.2安装技术记录。3.2.6.3试验报告。3.2.6.4备品、备件清单。4 防雷接地装置安装工程技术要求和质量标准4.1 施工流程：基础结构施工时利用砼中的钢筋可靠的电气连接作接地体（隐蔽验收）随主体结构利用主钢筋作避雷接地系统引下线，并在每层预留接地预埋件强弱电井道接地干线安装屋顶避雷带、针安装各种设备、管道接地泳池总等电位接地测试检查验收。4.2 防雷接地装置安装工程4.2.1对于“TN-S”的接地系统，电气装置的下列金属部分均应必须与“PE”线作可靠的电气连接：4.2.1.1电机、变压器、电器、携带式或移动式用电器具的金属底座

40、和外壳。4.2.1.2电气设备的传动装置。4.2.1.3屋内外配电装置的金属或钢筋混凝土框架以及靠近带电部门的金属遮栏和金属门；外窗、玻璃幕墙等接地焊接。4.2.1.4配电控制、保护用的屏(柜、箱)，及探作台等的金属柜架和底座。4.2.1.5电缆头盒的金属外壳，电缆的保护管、金属护层。4.2.1.6电缆桥架、支架、井架。4.2.1.7装有壁雷线的杆塔；装有配电线的杆上设备。4.2.1.8封闭母线外壳及其他裸露的金属部分。4.2.1.9六氟化硫封闭组合电器和干式变压器的金属箱体。4.2.1.10电热设备的金属外壳；灯具的金属外壳。4.2.2屋面防雷、引下线一般利用建筑物主筋、引出墙体至避雷带部分

41、，宜用16mm的镀锌圆钢过渡，搭接长度应符合规定。4.2.3 接地线焊接的搭接长度应符合下列规定4.2.3.1扁钢为其宽度的2倍(至少3个边焊接)。4.2.3.2圆钢为其直径的6倍，且双面焊。4.2.4屋面壁雷带应为不小于12mm的镀锌圆钢其支持物也应为相同材质，且间隔以 1米为宜。做到高度一致，平直美观。4.2.5避雷针应与引下线直接焊接，并和壁雷带连成一体，屋面的所有金属物体都应和壁雷带连成一体，跨接线用直径12mm镀锌圆钢焊接 。4.2.6当建筑物超过30米高时，按设计规定敷设均压环，其金属门窗和金属栏杆等均应经均压环可靠接地。4.2.7屋面所有金属管道都应可靠接地，其丝接、法兰、阀门应

42、做跨接。4.2.8强、弱电井道内接地干线安装，建筑物总等电位连结。4.2.9 验收检查4.2.9.1整个接地网的外露部分的连接可靠，接地线规格正确、跨接，防腐层完好，标志齐全明显。4.2.9.2避雷针（带）的安装位置及高度符合要求。4.2.9.3工频接地电阻值符合要求。4.2.10 竣工文件4.2.10.1安装记录。4.2.10.2测试记录。4.2.10.3隐蔽工程记录。5 电气工程质量保证措施5.1施工前的准备5.1.1熟悉和理解施工图，掌握图纸的内容，发现其中存在的问题，避免“错、漏、碰、缺”现象。5.1.2掌握设计中在施工技术和方法上有难度的项目，根据施工图搜集有关现行的规范标准进行有针

43、对性的学习。5.1.3深入掌握有关合同的内容，对各工程的范围、及衔接情况有较深入的了解。5.1.4了解施工单位的实力，审查施工单位的施工组织设计、施工方案及技术措施是否切合实际。5.1.5严格控制各种材料选用，杜绝伪劣产品的出现。5.2 施工阶段5.2.1以现行的规范、标准为依据结合现场的实际情况进行监督、检查、整改、完善。5.2.2配合土建的预埋工作，尺寸要准确，杜绝“错、漏、碰、缺”现象。5.2.3进行正常的电气安装。5.2.4使用之材料、设备必须有国家认可的合格证，紧固件必须采用镀锌制品，设备应有铭牌和产品使用说明书。5.3 竣工阶段5.3.1同施工单位、质检站、设计院、建设局按规定的程序检查工程的施工是否符合设计要求，是否符合现行规范及标准的规定，根据现行的“质量评定标准”进行检查评定。5.3.2主要测试接地电阻和绝缘电阻并做好记录。5.3.3按市档案馆的规定，审查竣工图及竣工资料。5.4 施工图与图纸会审方面措施 电气施工图包括供电系统图、平面布置图、设备布置图、电气原理图、安装接线图、局部大样图、智能自动化图纸等。5.4.1图纸会审要考虑
