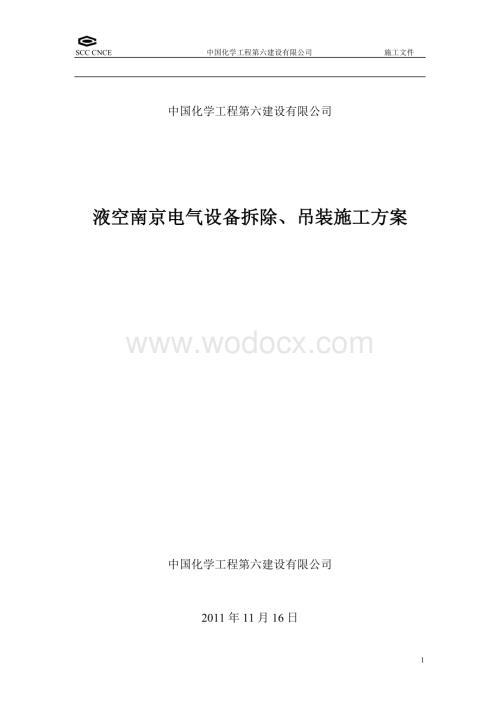

1、SCC CNCE 中国化学工程第六建设有限公司 施工文件中国化学工程第六建设有限公司 液空南京电气设备拆除、吊装施工方案中国化学工程第六建设有限公司2011年11月16日目录1、封面12、目录23、拆除工程概况34、编制依据35、组织措施36、具体拆除办法47、具体吊装办法58、施工过程中的安全措施69、施工作业工期要求810、施工作业机械要求811、需要有关方面解决的事项9一、 拆除工程概况：低压柜7台，每台长1米宽0.8米高2.2米，需拆除、包装、移动、装车。通过对现场的勘察以及对设备的了解，在此做施工方案如下：二、 编制依据：2.1、起重机械安全规程GB6067-852.2、起重吊运指挥

2、信号GB5082-852.3、钢丝绳的选用GB1102-742.4、施工现场的实际状况和设备的各种特性2.5、有关方面所提供的有关资料及以往类似的施工经验。2.6、电力建设安全工作规程（SDJ63-82）三、 组织措施：3.1、施工队的组建：3.1.1、成立该项目的专职拆、装施工队，由企业负责人任项目经理，选派有经验的技术人员，施工人员组成管理和施工队伍。3.1.2、在资金、人力、物力、设备方面公司全力支持。3.1.3、加强目标责任考核，强化质量、安全意识，做到工作时标准规范。3.2、技术和质量管理:3.2.1、技术管理：A、根据本项目的作业内容，分别制定拆除、吊车泊位、起吊、平移、就位作业指

3、导书；B、对不同作业内容的人员，分别进行技术交底，明确操作步骤及要求；C、明确工艺纪律，严格按方案要求作业，确保在以上作业内容过程中的质量保障；D、阶段作业内容结束后，应对环境、人员、设备的状况进行检查，达到要求后，方可进行下步的作业。3.2.2、质量管理： 落实质量责任制，强化经济考核四、 具体拆除办法：4.1 办理拆除手续 向相关部分办理配电柜的停电拆除手续，待手续完成后办理临时动电、动火作业票，并有甲方监护人员到场后才能着手进行拆除。4.2 现场进行交底 将拆除步骤和拆除办法向拆除人员交代清楚，拆除人员明白无误后方可进行作业。4.3 拆除步骤 先在作业的配电门前贴上警示牌或拉上警戒线，并

4、由专人看护。然后将拆除需用的工具依次摆好，并做好登记，以防拆除作业后遗漏。拆除顺序是先拆上方后拆下方。先将高压端进线电缆拆除并用高压胶带逐个包好并可靠放置。然后将馈电柜上的输出电缆逐个拆除，包缠方法同上，并将拆下的电缆抽出桥架并盘好或按业主要求处理。然后将盘柜顶部的桥架拆下安装要求摆好，并将盘柜上部妨碍吊装的支架拆除。然后移开梯架，把绝缘橡胶垫卷起，逐台拆除盘柜内部的连接母线和其它动力线和控制线及接地线，松开盘间螺丝和底座固定螺丝，并将拆下的螺丝及连接件用胶带固定牢固；用人力将边上的一块盘柜加滚杠挪开并推到压力车上，小车两边要有人扶持盘柜保持平稳，然后缓慢的将小车拉到配电室门口的路边，将盘落在

5、垫块上再抽出压力车。然后将盘柜包装好待吊。其余盘柜拆除方法同上。拆除完毕后清点工具和人员，不要遗漏。 拆下的盘柜和附件要请甲方现场负责人确认无误并签字认可方可进行下道工序。五、 具体的吊装方法：5.1、装车吊机的选用：根据配电柜的单件重量以及运输车的特性，在装车作业时，应选用一辆25吨吊车进行作业为宜，符合安全作业要求。5.2、吊车行车路线的防护措施：吊车泊位在配电室门口的马路上，行进路线无需特别防护。吊装作业周围拉上警戒线，由专人看护，禁止行人通行。5.3、钢丝绳的选用： 选用16mm钢丝绳对绳3米，每根可吊重2吨，四根可吊重8吨。配电柜有4个原始吊点。5.4、低压配电柜的移动、就位利用低压

6、配电柜的顶端的吊耳用3米的对绳做起吊绳，在正确指挥下缓慢起吊到运输车上，并固定牢固。5.5 拆除后的工作5.5.1.检查有无设备、工具遗留现场5.5.2.回收可回收的废品5.5.3.清走现场的垃圾5.5.4.撤除警戒六、 施工过程中的安全措施：6.1、人员方面：所有参与施工的作业人员，在进场前接受安全教。认真执行电力建设安全工作规程（SDJ63-82）及国家有关安全法律、法规、规程、规范，教育员工进行安全文明施工，把安全生产放在首位，牢牢树立“安全第一，预防为主”的指导思想，严格遵守各项安全操作规程。所有参与施工的作业人员，在进场前均应佩带齐全安全防护用品。6.2、机械方面：所有参与施工的机器

7、，在进场作业前均进行安全检修，确保使用的可靠。吊车的泊位后，支撑腿的下方要用钢板及长枕木铺垫，防止塌陷；6.3施工现场安全文明生产管理方面1）负责施工现场安全文明生产管理和协调配合管理，保证施工现场布置合理、整洁有序、道路和通道畅通、环境优美，杜绝施工现场的“脏、乱、差”现象。2）施工组织管理，坚持均衡生产的原则，在确保工程总进度计划顺利完成的前提下合理安排阶段性施工生产进度，为安全文明生产创造有利条件。 3）对于危险作业项目，在制定安全防护措施的同时，负责设立专门的安全监督岗，加强施工现场安全监控，强制执行“安全作业票”制度，对不符合安全施工条件的，实行“安全一票否决权”制度，杜绝违章指挥和

8、冒险蛮干。4）拆除班组安全员每天对该班组的安全作业情况进行检查和总结，协助班组长及时处理安全作业中存在的问题。5）配备充足的劳动保护和安全防护用品，确保施工和生命安全。6.4、作业时： 1）在作业时，用警绳设定安全作业区域，专人巡视，防止闲杂人员进入。2）起吊绳与设备接触的部位，要用软着物垫好，保护好油漆。3）起吊前，检查各起吊绳连接卡环的连接固定要安全可靠，4）起吊时，一般应先将设备吊离地面 30cm左右，由作业人员检查被吊设备绑扎的牢固性和平稳性，然后再继续起升。升降要平稳。快速下降不宜时间过长。设备快速下降时不允许突然停车。5）起吊回转时，操作要平稳、转动要均匀，无冲击现象。6）遇有六级以上的大风，不得进行吊装作业。4）起吊过程中，确保通讯设施的完好，如对讲机、哨子等。七、 施工作业工期需求： 吊装作业时，需一个工作日。八、 施工作业机械需求：8.1、 25吨吊车一辆；8.2、 液压车一台；8.3、 工具车一辆；8.4、 面包车一辆；8.5、千斤顶2个，葫芦2个；8.6、 其它起重五金机具、钢丝绳、警戒线等若干。九、需有关方面协调解决的事项：9.1、吊车泊位处，不得有任何车辆停放，以利于吊车和货车的进入、泊位。9.2、专人配合，以利于设备的吊装及装车的顺序。9.3、提供动力和照明电源。9
