河南大学民生学院施工组织设计.doc

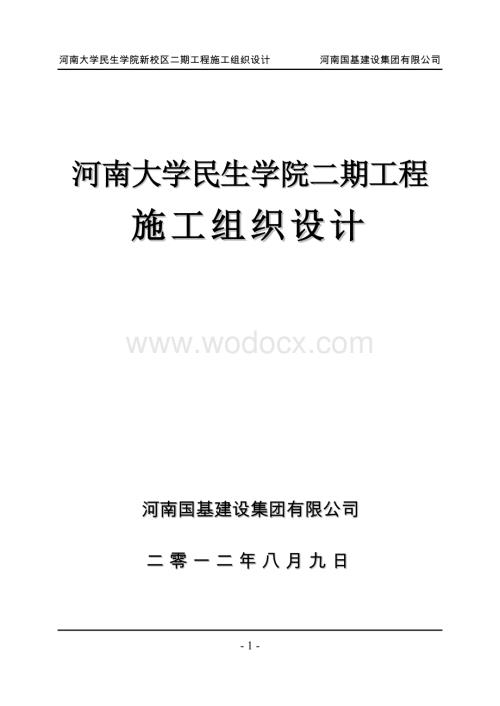

1、河南大学民生学院新校区二期工程施工组织设计 河南国基建设集团有限公司 河南大学民生学院二期工程施工组织设计河南国基建设集团有限公司二零一二年八月九日 目 录第一章 编制说明1第二章 管理目标2第三章 工程概况3第四章 现场施工管理机构及施工布置6第五章 施工准备 7第六章 计算机在施工管理中的应用9第七章 主要分部分项工程施工方法9第八章 现场管理机构59第九章 确保工程质量的技术组织措施59第十章 确保安全施工的技术组织措施68第十一章 确保文明施工的组织措施76第十二章 施工进度计划及工期网络图78第十三章 环境保护工作措施 79第十四章 农忙及冬、雨期连续施工措施 79第十五章 确保工程

2、工期的技术组织措施80第十六章 多工种、多专业施工配合82第十七章 计量管理 82第十八章 科技推广应用计划及四新采用83第十九章 工程的保修与回访 84 施工总平面图、劳动力配备计划及主要机械设备配备计划附后河南大学民生学院新校区二期工程施 工 组 织 设 计第一章 编制说明 1.1、.编制依据 1.1.1河南大学民生学院新校区二期工程施工图 1.1.2施工现场具体情况 1.1.3招标文件及招标答疑 1.1.4国家现行技术政策、技术标准、施工操作规程、施工验收规范及工程质量检验评定标准和质量实施细则。 1)建设工程项目管理规范GB/T50326-2001 2）建筑工程施工质量验收统一标准GB

3、50300-2001 3）测量规范GBJ50026-93 4）屋面工程质量验收规范GB50207-2002 5）砌体工程施工质量验收规范GB50203-2002 6）砼结构工程施工质量验收规范GB50204-2002 7）建筑地面工程施工质量验收规范GB50209-2002 8）建筑给排水及采暖工程施工质量验收规范GB50242-2002 9）建筑电气工程质量验收规范GB50303-2002 10）建筑装饰装修工程质量验收规范GB50210-2002 11）地下防水工程质量验收规范GB50208-2002 12)电梯工程施工质量验收规范GB50310-2002 13)建筑地基基础工程施工质量验

4、收规范GB50202-2002 14）钢筋焊接及验收规范JGJ18-2003 15）施工现场临时用电安全技术规范JGJ46-2005 16）建筑施工高处作业安全技术规范GBJ80-91 17）建筑机械安全技术规范GBJ33-86第二章 管理目标 2.1合同履行 与甲方密切配合，创造良好的施工条件，保证合同的全面履行。 2.2质量目标 质量目标：达到国家质量验收规范合格标准，创省级优质工程。 严格按图纸设计及国家施工验收规范组织施工，在工程建设的全过程严格质量管理，确保工程的高质量。 2.3工期目标本工程工期目标定为330日历天。 2.4安全目标采取有效措施，加强安全防护，在本工程中杜绝死亡及重

5、伤事故，轻伤频率控制在0.2%以下。 2.5文明施工目标确保文明施工，创市级文明施工工地。 2.6环保目标采取有效措施，减少施工噪音和环境污染，确保施工期间不扰民、不影响城市、校区道路及环境卫生。2.7科技进步目标为实现上述工程质量工期、安全、文明施工、环保等目标，充分发挥科技是第一生产力的作用，在工程施工中积极采用成熟的科技成果、工法及现代管理技术，推广新工艺、新技术。 A、泵送砼施工工艺 B、砼中使用外加剂技术 C、模板支撑系统 D、计算机应用技术2.8工程服务按公司“科技兴业，质量为本，遵约守信、用户放心”的质量方针，“为社会提供的服务”的质量目标和服务宗旨，在施工过程和工程竣工后承诺提

6、供服务，最大程度地满足用户要求。第三章 工程概况及工程特点3.1工程概况工程名称：河南大学民生学院新校区二期工程施工（二标段）工程地点：开封市金明路西、东京大道南。 建设项目法人：河南大学民生学院新校区统建办公室设计单位：河南省城乡建筑设计院有限公司3.1.1建筑设计概况河南大学民生学院是经开封市发改委批准的一项重点建设项目，地点位于开封市东京大道与金明大道交叉口西南角。建设用地场地平整，工程地质条件较好，本期实施风雨操场、礼堂、400米标准跑道及看台，建筑面积16473.01 m2. 均为全现浇钢筋混凝土框架结构。项目名称建筑面积建筑层数结构形式使用功能风雨操场11544.642层框架运动场

7、、健身房、武术室、健美操室礼堂2993.572层框架一、二层为入口门厅、设备用房等；二层为观众席、设备用房。运动场看台934.801层框架运动场看台，看台下面有配套的功能房间3.1.2装饰设计概况礼堂风雨操场运动场看台3.1.3结构设计概况3.1.2.1结构型式及特点：详见各单位工程施组设计工程概况一章。3.1.2.2结构构件混凝土材料项目名称构件部位构件材料强度等级风雨操场承台现浇混凝土C35 柱:基顶19.70,C40，梁板：8.050标高为C40，其余为C35;楼梯随楼层；雨篷及装饰构架：C30；构造柱、过梁、圈梁：C20礼堂承台现浇混凝土C40 梁、板、柱:砼采用C30; 楼梯随楼层；

8、雨篷及装饰构架：C30；构造柱、过梁、圈梁：C20运动场看台所有窗台均设100厚C15混凝土压板3.1.2.3砌体材料及砌体砂浆项目名称砌体部位砌体材料砌体砂浆风雨操场地下采用MU10 蒸压灰砂砖和M10.0水泥砂浆砌筑；1层（含1层）以上采用B06级（强度不低于A3.5）加气混凝土砌块和M5.0混合砂浆砌筑礼堂地下采用MU10 蒸压灰砂砖和M10.0水泥砂浆砌筑；1层（含1层）以上采用B06级（强度不低于A3.5）加气混凝土砌块和M5.0混合砂浆砌筑运动场看台外墙砌体：400mm厚加气混凝土砌块M5水泥砂浆砌筑3.1.4安装设计概况3.1.4.1给排水部分1、除看台外，风雨操场、礼堂设有生活

9、给水系统、生活污水系统和消火栓给水系统。2、本工程给水系统由校园给水管网直接供给。污、废水采用合流制,室内污废水全部采用重力自流排入室外污水管网，室内消防用水由室外管网采用不同方向二条进水管供水,并通过进水管与室内管网连成环状。3、生活给水管均采用SLCS复合管（内衬不锈钢纳米防止电偶腐蚀复合钢管），配套管件连接，65采用丝扣连接，80采用沟槽连接。管端面及螺纹处清理加工后，进行管端、管螺纹处防腐、密封处理。排水系统采用单立管伸顶通气排水系统，生活排水管采用BX-PP-C超级静音聚丙烯塑料排水管，承插式柔性连接。消防给水管道:室内采用内外壁热镀锌钢管,直径大于或等于DN80的管道，分段采用法兰

10、或沟槽式连接件（卡箍）连接;直径小于DN80的管道，丝扣连接。管道工作压力1.0MPa。4、生活给水管上采用全铜质闸阀,工作压力为1.0MPa. 消防给水管上采用球墨铸钢双向型蝶阀,工作压力为1.6MPa.地面清扫口采PVC-U,清扫口表面与地面平. 全部给水配件均采用节水型产品。5、本工程所用卫生洁具均采用陶瓷制品,颜色由业主和装修设计确定.卫生间采用自闭冲洗阀蹲式大便器,自闭式冲洗阀壁挂式小便器,台上式洗手盆.卫生洁具给水及排水五金配件应采用与卫生洁具配套的节水型.6、所有管道均为明装. 给水立管穿楼板时,应设套管.安装于楼板内的套管,其顶部应高出装饰地面20mm,安装在卫生间的套管,其顶

11、部高出装饰地面50mm,底部应于楼板底相平,套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑. 排水管穿楼板应预留孔洞,管道安装完后将孔洞严密捣实,立管周围应设高出楼板面设计标高1020mm的阻水圈。7、在涂刷底漆前,应清除表面的灰尘、污垢、锈斑、焊渣等物.涂刷油漆厚度应均匀,不得有脱皮、起泡、流淌和漏涂现象. 消火栓管刷樟丹二道,红色调和漆二道. 管道支架除锈后刷樟丹二道,灰色调和漆二道。8、所有暴露在室外的压力管道均需做保温。保温材料采用橡塑管壳，给水管、消防管保温厚度为50mm；保护层采用玻璃布缠绕,外刷二道调和漆。排水管采用15mm厚石棉灰胶泥，外缠玻璃布，刷调和漆二道。3.

12、1.4.2电气部分1、设有供配电系统、照明系统 、弱电系统（综合布线系统、有线电视系统、视频安防监控及入侵报警系统、公共广播系统、篮球馆多媒体扩声系统）。火灾自动报警系统。2、供电负荷等级为二级，二级负荷主要有：消防中心电源、消防用电设备（正压风机、排烟风机）应急照明、乘客电梯、篮球馆比赛照明用电等，二级负荷均采用双电源末端切换箱直接供电。3、电源从校区内变电所引来，电缆采用ZB-ACWU90电缆直埋敷设，供电形式采用TN-C-S系统。4、由低压配电柜引至各配电箱及控制箱的线路采用ZRYJV电缆（消防负荷为NHYJV）沿桥架敷设，局部穿SC钢管保护；由各终端配电箱及控制箱引至各终端的线路采用B

13、V导线沿电缆桥架或穿PVC管沿墙、梁、板暗敷设。本工程供电电源采用放射式。5、 设备安装：配电室配电柜落地安装，底座抬高0.5m，做法参照05YD3（第15页）；各层照明配电箱及动力配电箱，电井、电梯机房内的明装，其它均为暗装，安装高度除注明外均为底边距地1.5m。6、照明的设计原则为清洁、明快，同时考虑节能因素，避免浪费，以满足使用的要求；主要采用荧光灯、节能灯、金卤灯，办公、管理用房等采用荧光灯，走道、卫生间、更衣室、淋浴间等采用节能灯，训练馆采用悬挂金卤灯，篮球馆采用泛光灯；各场所的照度标准 办公室、消防控制室、武术室、健美操室、体能测试室、排练室、声控室、光控室、篮球训练等：300lx

14、，电梯厅、休息室等：200lx，乒乓球训练室、篮球比赛：750lx。7、 照明、插座分别由不同的支路供电；除篮球馆部分外照明支线均为 BV3x2.5，根数 3穿PVC16，45穿 PVC20，6穿 PVC25；插座线均为 BV3x4 PVC20。照明开关及插座均为暗装，灯具开关安装高度距地1.3m；各类插座安装高度：一般电源插座距地0.3m，变电所、电梯机房内插座安装高度1.5m，本工程所选插座均为安全型。8、计算机网络进线采用6芯单模光纤，电话进线采用大对数电缆，进入一层弱电机房，引入端设置过电压保护装置。与外部通信，应充分考虑安全性，有效防止外界非法入侵。采用六类屏蔽综合布线系统，二级星型

15、拓展结构，系统水平干线光纤到游泳馆区采用6芯多模光缆，所有系统干线均沿弱电桥架敷设。二次深化设计时，数据点采用超六类非屏蔽线，语音点采用超五类非屏蔽线。9、工程设置有线电视系统，进线采用SYWV-75-9 SC32引至弱电机房。有线电视信号在一层电视进线处放大分配后到各层电视分配箱，然后通过分配器分配后引至电视终端，系统内提供的分支器仅供参考，各用户终端的电平应负荷64+4dB。10、火灾自动报警及消防联动系统，本工程为二级保护对象，采用集中报警系统。消防控制室设在本建筑的一层。火灾自动报警及联动控制系统由模拟量感烟探测器、手动报警按钮（带电话插孔）、火灾火灾事故广播消防专用电话、声光报警器等

16、组成。3.1.4.3暖通部分1、供热热源：本工程采暖热媒采用80/60C热水，由热交换站提供。2、风雨操场外区采用上供中回单管同程式，供、回水干管分别沿三层夹层、一层梁底敷设（局部供水管与回水管均设于一层梁底）；内区（乒乓球场）系统为双管上供上回同程式（局部采用上供中回单管同程式）；右侧游泳场附房系统为双管上供上回同程式。3、散热器的选型：风雨操场散热器采用钢制散热器，供暖管道，采暖管道为热镀锌钢管，镀锌钢管均采用螺纹连接。4、礼堂通风、排烟管道采用镀锌钢板风管。空调管道采用ZY-A6酚醛单面彩钢复合风管，燃烧性能不燃A2级，板材厚度为20mm，单面复合0.2mm压花镀锌钢板,内复合铝箔；板材

17、要求：表面密度（整体）175kg/m3，导热系数：平均温度在25时0.023W(m.K),吸水率：侵水95H以上3.5%,尺寸稳定性:( 702,48H)平均温度情况下0.5%；风管连接处采用PVC法兰连接，杜绝酚醛外露。风管铝箔及镀锌铁皮粘接严实，严禁卷翘脱胶。5、礼堂门厅、休息厅采用VRV加新风系统的空调形式，室内机采用上送风上回风或侧送风上回风形式。报告厅采用座椅送风，上回风的系统形式，舞台采用侧送风、下回风系统形式, 室外机室内机采用一拖一的形式。本项目总空调冷负荷572.8kW，冷指标190W/m2，热负荷241kW,热标80W/m2。室内循环风经过滤、冷却、等处理后均匀送至室内，室

18、外新风经由新风处理机组进行热交换处理后，送入室内。3.1.5地质和水文概况拟建场地地貌类型为黄河泛滥相冲洪积平原。地下水最高水位标高为73.0m。工程地质条件较好，场地平坦。第四章 现场施工管理机构及施工布置 4.1现场施工管理机构设置 我公司将该工程列为2012年重点施工项目，按ISO9002质量体系标准进行施工管理，建立以项目经理为首的管理层，全面履行合同，对工程施工进行组织指挥、管理、协调和控制。 项目部人员由经验丰富、服务态度好、责任心强、勤劳实干的工程技术人员和管理干部组成。项目经理部设项目经理1名，项目副经理1名，项目工程师1名。项目经理部由工程科、质安科、材料设备科、劳资财务科、

19、综合办公室、保卫科组成管理层。作业层由公司选配素质高、曾施工过类似工程的主体结构、装饰工程、水电等专业作业队伍组成。4.2各部门的主要职责：4.2.1.生产调度室:负责整个二期工程的生产计划安排以及各施工区域项目经理分部之间的生产协调及文明施工安全管理。4.1.2.材料设备:负责整个二期工程所需的材料及设备机具的供应和调配。4.1.3.技术质量科:负责整个二期工程的技术和质量管理。4.1.4.经营部:负责整个二期工程的合同管理及预决算管理。4.1.5.劳资财务室:负责整个二期工程的财务管理及资金调度。4.3项目管理模式国基建设将按照多年来积累的成功项目管理经验来运行和管理本项目，形成以项目经理

20、负责制为核心，以项目合同管理和成本、进度、质量控制为主要内容，以科学系统管理和先进技术为手段的项目管理机制。同时，项目经理部在总部领导下充分发挥企业的整体优势，按照“总部服务控制、项目授权管理、专业施工保障、社会协力合作”具有集团公司特色的项目管理模式，以此高效地组织和优化生产资源。严格按照以GB/T 19002-ISO9002模式标准建立的质量保证体系来运行，形成以全面质量管理为中心环节，以专业管理和计算机管理相结合的科学化管理体制，以此出色地实现集团公司的质量方针和本工程质量目标，以及对业主的各项承诺。为规范本项目的管理工作，项目经理部严格执行集团公司颁布的程序文件、质量手册等我公司独具特

21、色的项目管理方法，同时现场场区管理严格遵守沌口经济开发区施工现场标准化管理的有关规定。4.4实施目标4.4.1工期目标为使本期工程早日竣工并投入使用，为业主提供服务，集团公司在人员组织、施工工艺、设备投入、材料供应等方面进行精心布置，计划用330d完成本期工程中的全部工程量。详见二期工程施工进度计划网络图。4.4.2环境目标在确保工程质量和工期的前提下，树立现场全体员工环保意识，自觉保护市政设施，最大限度减少对环境的污染。4.4.3服务目标服务周到、业主满意、重视抱怨、信守合同，认真协调与有关各方面的关系，接受并积极配合业主和监理对工程质量、工程进度、计划协调、现场管理的控制与监督。4.5施工

22、区域及任务的划分4.5.1 施工区域的划分:工程根据拟建物规划位置划分为3个施工区域，分区域同时作业施工。根据三个施工区域的具体工程特点以及工程量情况配备相应的施工要素，达到相互协调，并肩推进，并保持一定流水节拍的效果。每个施工区域具体划分若干个施工区段流水作业。1.第一施工区域包括风雨操场一个子项目工程，分二个施工区段:劳动力实行专业化组织，按不同工种、不同施工部位划分作业班组，使各专业化作业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率。如木工按支模部位分为柱、梁板、楼梯三个作业班组。2.第二施工区域包括礼堂子项目工程。分二个施工区段进行交叉流水施工，具体流水区段划分详见各单位工程

23、施工组织设计。3.第三施工区域包括运动场看台、体育场子项目工程。施工区段划分与上述类似。4.5.2 任务的划分:集团将组织有丰富的高校教学楼施工经验的土建、安装专业施工公司承担主承建任务。各分包单位相应加强现有的现场管理班子，并配备既懂技术，又有丰富实践经验的基层干部和技术骨干，同时按施工作业计划，精选熟练的劳动力，在总承包项目经理部的统一管理调配下确保本工程项目管理目标的实现。4.6劳动力组织合理而科学的劳动力组织，是保证本工程顺利进行的重要因素之一。根据工程实进度、及时调配劳动力。我们将通过考察指定最优秀的城建制的劳务队伍进驻本现，并分级签定劳务合同。进场前进行入场安全知识教育，认真组织技

24、术交底。特殊工种持证上岗，按时入场后迅速进入工作状态。在主体结构施工时，钢筋工、木工相对投入较多。根据施工进度计划，及时投入装修和水电安装工人。4.7农忙季节的工作按排自带与我公司常年配合成建制的民建队伍，一方面可作为技术性较强项目的基本施工队伍，另一方面可解决因农忙而走人的问题。该部分人数应保证正常施工现场所需劳动力的60%以上。对于部分劳动力配置量大的施工项目，在施工计划安排时，尽可能与农忙季节错开，减少农忙季节对劳动力的需求，避免因农忙回家务农的人员过多而影响工程的正常进行，确保工期进度。4.8施工顺序 4.8.1墙柱施工顺序： 引测控制轴线楼面弹线水平标高引测（复测）墙柱绑扎钢筋水电暗

25、管（隐验）限位钢筋焊接墙柱模板安装（复核）浇筑砼养护 4.8.2顶板施工顺序：梁底模板安装大梁钢筋绑扎梁板模板安装（复核）梁板绑扎钢筋水电埋暗管隐蔽验收浇筑砼养护第五章 施工准备 5.1三通一平 本工程位于河南省开封市经济技术开发区西北部，东临金明大道，北临北环路，道路畅通，水电已接至施工现场，基本符合施工条件。 5.2施工用水 按临时给排水平面图及系统图的要求，现场用水需满足施工、生活及消防所需，给水主系统采用DN150的供水管与业主水源连接，每一施工区域给水分系统采用DN100的供水管与给水主系统连接，并设置钢制施工水箱，用离心泵配DN50的供水管送至各拟建物边，各设置3个接驳点，用软管接

26、至使用部位，其他用水地点及临时消防栓的布置均采用镀锌钢管连接。施工现场的生产排水必须经过沉积后才能排入城市排水管网，厕所的排污必须经过地区级化粪池处理方可进入城市管网。 施工用水布置详见施工平面布置图。 5.3施工用电 5.3.1用电量计算 施工用电量（根据设备需求计划） 施工现场电动机额定容量P1=324KW 电焊机额定容量P2=250KW 室内照明用电量取P3=2KW 室外照明用电量取P4=20KW 总用电量： P=1.10*(0.6*324/0.65+0.6*250+0.8*2+1.0*20)=517kW 甲方在施工现场提供的用电量，可满足施工用电量的需求。 5.3.2施工用电线路选择

27、施工现场所有用电线路均采用三相五线制。 施工道路及各临时设施布置详见施工平面布置图。 5.4技术准备 开工前认真组织技术、施工等有关人员熟悉图纸，做好图纸会审及技术交底，编制分项工程作业指导书，编制专项施工措施。 根据业主提供的标点，建立永久测量控制网。 5.5设备准备 选用二台QTZ60塔吊供主体工程的垂直运输；本工程采用商品砼，其水平和垂直运输采用砼输送泵；填充墙和粉刷时设两台SC120型施工升降机，两台砂浆搅拌机及一台砼搅拌机，其它施工机械详见施工机械计划表。 5.6物资供应本工程的主材由我方供应，项目经理部将与业主密切配合，并严格按照ISO9002质量体系中物资采购程序来操作，以保证进

28、场材料的质量。由我方提供主材的准备：半个月内向业主提供总量材料入场计划，在每道工序前15d向业主提出分批量入场计划，以便业主及监理有充足的时间进行材料的入场检验工作。装修阶段，对所有的装饰材料均实行样板制，在多家供应商中通过综合评定，选定合格样品。各种样板必须通过业主、监理及设计院的认可并签字。合同部门最后根据确认的样板与分供方签定供货合同，项目经理部根据样板及合同中提供的质量标准来进行物资的进场检验和验收。无论甲供材料还是自购材料，必须严格按照物资验收程序，不合格物资严禁进场使用。5.6各专业工种配合施工前期应配合土建进行预留预埋的工作，建筑物内穿楼面及屋面板预埋套管；电气部分须预留预埋动力

29、、照明配电箱、排气扇的孔洞、过墙套管、接线盒等；卫生间预留孔洞、设备基础预留孔洞等。预留、预埋施工程序图第六章 计算机在施工管理中的应用 6.1设置计算机管理网络 随着信息技术的飞速发展及计算机的普及，我公司十分重视计算机技术在工程项目上的应用。 为做好本工程施工的信息、资源管理，项目部设置计算机管理系统，项目部计算机与业主、监理、设计等单位建立计算机局域网（企业内部信息网），配置相关管理软件，使本工程各责任主体达到信息及时交流及资源共享。实现工作流程标准化、技术管理规范化，提高项目管理水平，保证工程质量达到预期目标。 6.2技术、预算、财务等日常管理应用 应用网络编制财务和会计管理、计划统计

30、、劳动力管理、成本控制、工程质量和文档资料、施工技术及工艺控制等管理软件，在钢筋优化下料、模板及脚手架CAD设计、施工组织设计编制、工程图纸管理、竣工图纸绘制、设计图现场CAD放样等方面提高企业的生产和技术管理水平，建立工程管理集成软件系统，有效控制工程质量。第七章 主要分部、分项工程施工方法 7.1测量定位放线 7.1.1测量工具准备 经纬仪、水准仪、5M铝合金塔尺、50M钢卷尺等所有工具仪器必须经检定合格后方可进场。 7.1.2平面测量控制7.1.2.1本工程采用内控外控相结合的控制方法进行定位。控制点设在边轴外3.0m处，以控制点向基坑内恢复轴线控制线，恢复后经检验无误后，再用极坐标法和

31、直角坐标法相结合的方法施测。 轴线传递：每层砼浇筑完毕后，将经纬仪架在地下室的投测点上，将其投测至施工层，经复合无误后，再用直角坐标法和极坐标放出该施工层的各轴线。7.1.2.2测量控制的精度要求1、 梁柱、剪力墙允许偏差：轴线位移：5mm 标高：5mm 垂直度：5mm 表面平整度：8mm2、塔楼总高垂直度允许偏差：H/3000 7.1.3标高控制施工前，根据原有的标高控制点复测大楼标高点，且在首层内部四周部位，确定出+0.500M标高控制线，作为起始标高。施工层的标高均用50M钢尺向上传递。每层不少于2点，以便相互复核。测量工作控制程序 7.1.4外墙与装修的测量控制 砌体施工利用钢筋砼结构

32、施工时已弹出的轴线进行控制。标高采用+0.500线控制。 建筑物外装饰利用经纬仪控制外墙大角的垂直线，在外墙上用钢丝作控制线，转角两边均需设置。同时用50M钢尺在外墙上弹出+0.500M控制线。 7.1.5沉降观测 当基础工程施工完毕，首层结构施工时即按设计要求在相应部位埋设沉降观测点，沉降观测点要采取保护措施防止冲撞引起变形，影响数据统计。 沉降观测周期为每施工一个结构层测量一次。测量数据填统计分析表进行统计分析，直到交工验收为止。测量应采用精密水准仪及精密钢尺，专人测量。参照点为现场设置的观测点。现场设置的观测点每一个月要复核修正一次，以确保数据精确。 测量工作是一项重要、谨慎的工作，测量

33、人员必须按照操作程序、操作规程操作。经常进行仪器、以测点检查验证。配合好各工序的穿插和检查验收工作。 7.1.6测量资料整理测量资料必须与施工同步，及时整理留底存档，以便指导施工。需要经过甲方和测控部门验收签字的测量资料必须在验收后马上办理签证，测量资料一个月总结检查一次。7.2控制的的保护控制桩按测量规程规定的标准进行埋设，一般埋设在坚固地方，桩顶周围砌筑20cm 高的保护台(如图)。7.3 土方开挖7.3.1施工准备 1、首先应查明施工范围内是否有未拆除完的地下障碍物，并在开挖前制定处理计划。2、土方开挖前要把开挖边线用白灰标示明显；3、土方开挖期间照明采用活动灯架，每个灯架安装1000W

34、碘钨灯一个，共四架，基坑工作面1个，坑边2个，院内照明1个；4、机具及人员配备： 履带式反铲挖掘机一台，自御车10台（视出土量可调整）装载机一台，指挥车一台，油罐车一台； 人员：挖土司机2人，自御车司机15人，电工2人，安全巡逻2人，测量工4人，力工25人。 7.2.2主要施工方法： 因本工程土方量大，工期紧等特点，本公司拟按两段二层的方法施工，这样即拓宽了工作面，又便于流水施工。 基坑内排水：在现场及开挖后的坑内设排水沟及集水井，开挖时也要注意留有排水坡度，以利排水。7.3.3质量安全措施 开工前做好技术交底和准备工作；设专职测量员随时控制和检查各轴线尺寸和标高； 向全体职工做好地上、地下障

35、碍物交底，不准随意挖土、弃土，保证控制桩和测量点的位置正确，不乱碰之。认真执行开挖样板制，凡新开挖的坡底和坑槽经质检认可后作为样板方可继续开挖。7.3.4土方回填1土方施工机具基槽土方回填施工主要机具：载重汽车(倒土)，挖掘机，推土机，蛙式打夯机，手推车等2土方施工工艺（1）填方施工从基底最低处开始，水平分层整片回填夯实。必须做成斜坡形分段填筑，重叠1m，上下层错缝距离不大于1m。（2）保证填土含水率在一定范围内且符合设计要求；干密度检测值应有90%以上符合设计要求。（3）夯完一层后，撒水湿润，保证上下层接合良好。（4）填方时备好排水措施（集水坑、潜水泵等）并注意清泥。7.3.4试验及质量控制

36、措施（1）在回填土前，先送实际填用土料到当地具有权威性的试验室做标准击实试验，定出回填时控制干容度重及含水率的标准。（2）正式回填时严格分层夯实，每层虚铺25cm 厚左右，夯实至20cm 厚左右，然后用环刀法取样，测实际干密度，合格后才能往上填下一层。每层环刀取样要记录所填层次的起始标高及在附图上标明取样位置。1）标准击实试验：必须送当地检测机构做，土料送30kg，若是灰土，加送石灰10kg。2）现场回填土时，分层用环刀取样，测其干密度不小于预先控制指标，含水率在最佳含水率的2%内，经双方协商此项试验。试验报告由检测机构签字盖章，才能生效。取样数量：A、基坑：每层100500m2 一点，不少于

37、一点。B、场地平整：每层400900m2 一点，不少于一点。C、地面、路面：每层100500m2一点，不少一点。 7.4钢筋工程 7.4.1钢筋制作 本工程钢筋堆放及制作均在现场钢筋加工棚中进行，原材料根据施工进度计划分批分次进场。 在施工现场设钢筋加工棚，配备钢筋切断机1台，钢筋弯曲机1台，对焊机1台，钢筋调直机1台。钢筋原材料及半成品堆场设在钢筋加工棚附近，原材料及半成品必须挂标识牌，以防错用。 根据图纸及规范要求运用计算机进行钢筋优化下料，经项目工程师对钢筋下料单审核后方可进行加工制作，钢筋加工应按钢筋下料单加工，钢筋的形状、尺寸必须符合设计要求及现行施工规范要求。 7.4.2钢筋连接

38、梁水平主筋采用闪光对焊和单、双面搭接焊；柱竖向主筋采用电渣压力焊。 7.4.3钢筋绑扎 钢筋绑扎时应严格按施工图的数量及规格施工，严格实行三检制度，严格按施工规范要求施工并作好隐蔽工程验收记录。 （1）柱子钢筋绑扎：工艺流程：画箍筋间距线搭接绑扎竖向受力筋套柱箍筋绑箍筋 1）按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于三个，绑扣要向柱内，便于箍筋向上移动，如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45度，中间钢筋的弯钩应与模板成90度角。2）绑扎接头的搭接长度应符合设计要求，如无设计要求时应按下表：受拉钢筋绑扎接头的搭接

39、长度项次钢筋类型混凝土强度等级C20C25C301级钢筋35d30d25d2级钢筋（月牙纹）45d40d35d3级钢筋（月牙纹）55d50d45d 注： 、级、级钢筋d25mm时，其搭接长度应按表中数值增加5d采用。 、当螺纹钢筋直径25mm时，其受拉钢筋的搭接长度按表中数值减少5d采用。 、任何情况下，均不小于300mm。 3）绑接接头的位置应相互错开，当采用绑扎搭接接头时，在规定的搭接长度的任一区段内（焊接接头时在焊接接头处35d且不小于500mm区段内），有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率，绑扎搭接接头受拉区不大于25%，受压区不大于50%。 焊接受拉区不大于50%，受

40、压区不限制。接头位置宜设在受力较小处，同一根钢筋应尽量减少接头。 4）柱箍筋绑扎：A、 在立好的柱子竖向钢筋上，用粉笔画出箍筋间距，然后将已套好的箍筋往上移动，由上往下宜采用缠扣绑扎。B、 箍筋与主筋要垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。C、 箍筋的接头（即弯钩叠合处应沿柱子竖筋交错布置绑扎）。D、 有抗震要求的地区，柱箍筋端头应弯成135度，平直长度不小于10d（d为箍筋直径），如箍筋采用90度搭接，搭接处应焊接，焊缝长度单面焊焊缝不小于5d。E、 柱上、下两端箍筋应加密，加密区长度及箍筋的间距均应符合设计要求。如设计要求箍筋设拉筋时，拉筋应钩住箍筋

41、。5）柱筋保护层：垫块应绑在柱竖筋外皮上，间距一般1000mm左右（或用塑料卡卡在外竖筋上）以保证主筋保护层厚度尺寸正确。 6）当柱截面尺寸有变化时，柱钢筋弯折的位置、尺寸要符合设计要求。（2）剪力墙钢筋绑扎： 工艺流程：立24根竖筋与搭接绑牢画水平筋间距绑定位横筋绑其余横、竖钢筋 受拉钢筋绑扎接头的搭接长度项次钢筋类型混凝土强度等级C20C25C301级钢筋35d(30d)30d(25d)25d(20d)2级钢筋（月牙纹）45d40d35d3级钢筋（月牙纹）55d50d45d注：括号内数字为焊接网搭接绑扎接头的搭接长度1）先立24根竖筋，与下层伸出的搭接筋绑扎，画好水平筋的分档标志，在下部及

42、齐胸处绑两根横筋定位，并在横筋上画好分档标志，接头绑其余竖筋，最后再绑其余横筋。横筋放在里面或外面应符合设计要求。 2）竖筋与伸出搭接筋搭接处需绑三根水平横筋，其搭接长度及位置均要符合设计要求，如设计无要求时按下表施工。3）剪力墙钢筋应逐点绑扎，双排钢筋之间应绑拉筋和支撑筋，其纵横间距不大于600mm，钢筋外皮绑扎垫块或用塑料卡。4）剪力墙与框架柱连接处，剪力墙水平横筋应锚固到框架柱内，其锚固长度要符合设计要求。如果先浇筑柱混凝土时，柱内要预埋连接筋（或铁件），其预埋长度或焊在预埋件上焊缝长度均应符合设计要求。 5）剪力墙水平钢筋在两端头、转角、十字节点、联梁等部位的锚固长度及洞口周围加固筋等

43、均应符合设计抗震要求。（3）梁、柱节点钢筋绑扎现浇钢筋砼结构梁节点的钢筋绑扎质量将直接影响结构的抗震性能，而且该部位又是钢筋加密区，因此应严格控制该部位的施工程序：即：支设梁底模：支设梁底模穿梁底钢筋套节点处柱箍筋穿梁面筋。柱、梁、板钢筋的接头位置、锚固长度、搭接长度应满足设计和施工规范要求，钢筋绑扎完成后应固定好垫块和撑铁，以防止出现露筋现象，同时要控制内外排钢筋之间的间距，防止钢筋保护层过大或过小，浇筑砼时必须安排专人看护钢筋，以确保钢筋绑扎质量。（4）梁钢筋绑扎：工艺流程：模内绑扎：穿主梁上层纵向架立筋穿主梁底层纵筋及弯起筋箍筋放主次梁箍筋画主次梁箍筋间距穿次梁底层纵筋并与箍筋固定按箍筋

44、间距绑扎穿次梁上层纵向钢筋按箍筋间距绑扎 模外绑扎（先在梁模板上口绑扎成型后再入模内）：画箍筋间距在主次梁模板上口铺横杆数根在横杆上面放箍筋穿主梁下层纵筋穿次梁下层钢筋穿主梁上层钢筋按箍筋间距绑扎穿次梁上层纵筋按箍筋间距绑扎抽出横杆落骨架于模板内1） 在模板侧帮上画箍筋间距后摆放箍筋。2） 穿梁的上、下部纵向受力筋，先绑上部纵横筋，再绑下部纵筋。A、 框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点的锚固长度及伸过中心线的长度均要符合设计要求。B、 框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。3） 绑扎箍筋A、 绑梁上部纵向筋的箍筋宜用套扣法绑扎。B、 箍筋叠合处弯钩，在梁中应交错绑扎，箍筋弯钩为135度，平直长度为10d，如做成封闭箍时，单面焊缝长度为5d。C、 梁端第一个箍筋设置在距离柱节点边缘50mm。端梁与柱交接处箍筋加密，其间距及加密区长度均要符合设计要求。4） 在主、次梁受力筋下均垫保护层垫块（或塑料卡），保证保护层的厚度。5） 受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计要求。6） 梁筋搭接A、
