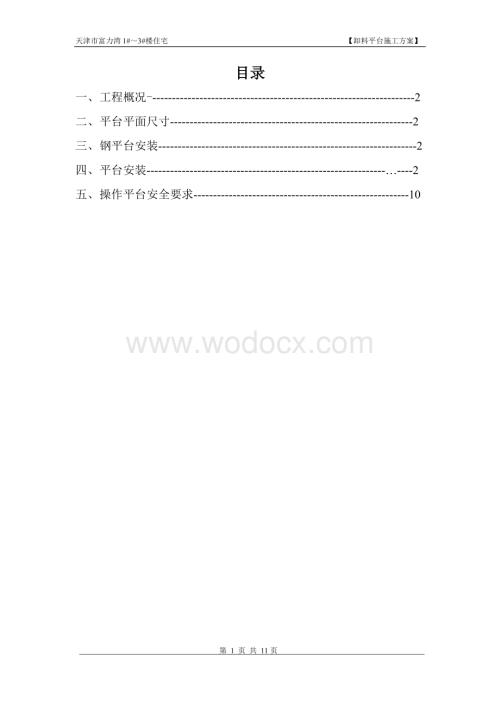

1、天津市富力湾1#3#楼住宅 【卸料平台施工方案】目录一、 工程概况-2二、 平台平面尺寸-2三、 钢平台安装-2四、 平台安装-2五、 操作平台安全要求-10卸料平台施工方案一、 工程概况：本工程1#3#为住宅楼，地下二层，地上二十六层，建筑物总高81M，全现浇剪力墙结构，首层到六层墙体砼强度等级C40、七层到十三层墙体砼强度等级C35、十四层到二层墙体砼强度等级C30、二十一层以上墙体砼强度等级C25。为满足结构阶段楼层内拆除模板后运送材料的需要，利用楼层窗口搭设卸料平台。每层同时布置卸料平台两个，1#楼设在46轴/A轴和2224轴/A轴，3#设在1/1012轴/K和1/1716轴/K，2#

2、楼设在711轴/A轴和2731轴/A轴二、 平台平面尺寸：卸料平台平面尺寸26006000，用14槽钢、14工字钢及钢管焊接成固定式平台，详见附图1、2，构造节点见附图3。平台上满铺设50厚木板，木板与槽钢用螺栓固定。三、 钢平台安装：采用整体吊装方法，用钢丝绳在四个吊点起吊，松开28钢筋紧固螺母，抽出钢筋环，向上提升，到上一窗口就位，固定钢丝绳。四、平台计算书（一）、参数信息:1.荷载参数脚手板类别：木脚手板，脚手板自重(kN/m2)：0.35；栏杆、挡板类别：栏杆、竹夹板挡板，栏杆、挡板脚手板自重(kN/m)：0.14；施工人员等活荷载(kN/m2):1.50，最大堆放材料荷载(kN):1

3、0.00。2.悬挑参数内侧钢绳与墙的距离(m)：3.50，外侧钢绳与内侧钢绳之间的距离(m)：0.50；上部拉绳点与悬挑梁墙支点的距离(m)：4.00；钢丝绳安全系数K：7.00，悬挑梁与墙的接点按 铰支 计算；预埋件的直径(mm)：20.00。只对外侧钢绳进行计算；内侧钢绳只是起到保险作用，不进行计算。3.水平支撑梁主梁材料类型及型号：14号工字钢；次梁材料类型及型号：14a号槽钢槽口水平；次梁水平间距ld(m)：0.50，建筑物与次梁的最大允许距离le(m)：0.20。4.卸料平台参数水平钢梁(主梁)的悬挑长度(m)：4.50，水平钢梁(主梁)的锚固长度(m)：1.50；平台计算宽度(m)

4、：2.60。（二）、次梁的验算:次梁选择 14a号槽钢槽口水平 ，间距0.5m，其截面特性为：面积 A=18.51cm2；惯性距 Ix=563.7cm4；转动惯量 Wx=80.5cm3；回转半径 ix=5.52cm；截面尺寸：b=58mm,h=140mm,t=9.5mm。1.荷载计算(1)脚手板的自重标准值：本例采用木脚手板，标准值为0.35kN/m2； Q1 = 0.35 0.50= 0.18kN/m； (2)最大的材料器具堆放荷载为10.00kN，转化为线荷载： Q2 = 10.00/ 4.50/ 2.60 0.50= 0.43kN/m；(3)槽钢自重荷载 Q3= 0.14kN/m；经计算

5、得到 静荷载设计值 q = 1.2(Q1+Q2+Q3) = 1.2(0.18+0.43+0.14) = 0.89kN；经计算得到 活荷载设计值 P = 1.4 1.50 0.50 2.60= 2.73kN。2.内力验算内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下： 最大弯矩M的计算公式为： 经计算得到，最大弯矩 M = 0.892.602/8+2.732.60/4=2.53kN.m。 3.抗弯强度验算次梁应力： 其中 x - 截面塑性发展系数，取1.05； f - 钢材的抗压强度设计值，f = 205.00 N/mm2；次梁槽钢的最大应力计算值 =2.53103/(1.058

6、0.50)=29.93 N/mm2；次梁槽钢的最大应力计算值 =29.928 N/mm2 小于 次梁槽钢的抗压强度设计值 f=205 N/mm2,满足要求!4.整体稳定性验算 其中，b - 均匀弯曲的受弯构件整体稳定系数，按照下式计算： 经过计算得到 b=5709.5058.00235/(2.60140.00235.0)=0.86；由于 b大于0.6，按照下面公式调整： 得到 b=0.743；次梁槽钢的稳定性验算 =2.53103/(0.74380.500)=42.28 N/mm2；次梁槽钢的稳定性验算 =42.284 N/mm2 小于 次梁槽钢的抗压强度设计值 f=205 N/mm2,满足要

7、求!（三）、主梁的验算:根据现场实际情况和一般做法，卸料平台的内钢绳作为安全储备不参与内力的计算。主梁选择 14号工字钢 ，间距0.5m，其截面特性为：面积 A=21.5cm2；惯性距 Ix=712cm4；截面抵抗矩 Wx=102cm3；回转半径 ix=5.76cm；截面尺寸，b=80mm,h=140mm,t=9.1mm；1.荷载验算(1)栏杆与挡脚手板自重标准值：本例采用栏杆、竹夹板挡板，标准值为0.14kN/m； Q1 = 0.14kN/m； (2)槽钢自重荷载 Q2=0.17kN/m 静荷载设计值 q = 1.2(Q1+Q2) = 1.2(0.14+0.17) = 0.37kN/m； 次

8、梁传递的集中荷载取次梁支座力 P = (0.892.60+2.73)/2=2.53kN； 2.内力验算 悬挑卸料平台示意图 悬挑卸料平台水平钢梁计算简图 悬挑水平钢梁支撑梁剪力图(kN) 悬挑水平钢梁支撑梁弯矩图(kN.m) 悬挑水平钢梁支撑梁变形图(mm) 卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算，由矩阵位移法，得到： R1 = 15.141 kN； R2 = 11.777 kN； 最大支座反力为 Rmax=15.141 kN；最大弯矩 Mmax=10.186 kN.m；最大挠度 V=11.282 mm。3.抗弯强度验算 其中 x - 截面塑性发展系数，取1.05； f -

9、 钢材抗压强度设计值，f = 205.00 N/mm2；主梁槽钢的最大应力计算值 =1.02107/1.05/102000.0+1.51104/2150.000=102.151 N/mm2；主梁槽钢的最大应力计算值 102.151 N/mm2 小于 主梁槽钢的抗压强度设计值 f=205.00 N/mm2，满足要求!4.整体稳定性验算 其中b - 均匀弯曲的受弯构件整体稳定系数，查表钢结构设计规范(GB50017-2003)附录B得到：b=0.99由于 b大于0.6，应按照下面公式调整： 可得 b=0.785；主梁槽钢的稳定性验算 = 1.02107/(0.785102000.00)=127.1

10、9 N/mm2；主梁槽钢的稳定性验算 = 127.19 N/mm2 小于 f=205.00,满足要求!（四）、钢丝拉绳的内力验算:水平钢梁的垂直支坐反力RCi和拉钢绳的轴力RUi按照下面计算， RCi = RUisini其中 RCi - 水平钢梁的垂直支坐反力(kN)； RUi - 拉钢绳的轴力(kN)； i - 拉钢绳的轴力与水平钢梁的垂直支坐反力的夹角； sini = Sin (ArcTan (4/(0.5+3.5) = 0.707；根据以上公式计算得到外钢绳的拉力为：RUi = RCi / sini；RU1 = 15.141 / 0.707 = 21.41 kN；（五）、钢丝拉绳的强度验

11、算:钢丝拉绳(斜拉杆)的轴力RU取最大值进行验算，为21.41kN；如果上面采用钢丝绳，钢丝绳的容许拉力计算公式： 其中Fg- 钢丝绳的容许拉力(kN)； Fg - 钢丝绳的钢丝破断拉力总和(kN)； 计算中近似取Fg=0.5d2，d为钢丝绳直径(mm)； - 钢丝绳之间的荷载不均匀系数，对619、637、661钢丝绳分别取0.85、0.82和0.8； K - 钢丝绳使用安全系数。计算中Fg取21.413kN，=0.82,K=7，得到：d=19.1mm。钢丝绳最小直径必须大于20mm才能满足要求！（六）、钢丝拉绳拉环的强度验算:取钢丝拉绳(斜拉杆)的轴力最大值RU进行计算作为拉环的拉力N为：N

12、=RU=21413.238N。拉环强度计算公式为： 其中， f为拉环钢筋抗拉强度，按照混凝土结构设计规范10.9.8所述在物件的自重标准值作用下，每个拉环按2个截面计算的。拉环的应力不应大于50N/mm2，故拉环钢筋的抗拉强度设计值f=50.0N/mm2；所需要的拉环最小直径 D=21413.24/(3.14250.002)1/2=23.4mm。五、操作平台安全要求:1.卸料平台的上部拉结点，必须设于建筑物上，不得设置在脚手架等施工设备上；2、制作完后须经验收合格后，方可使用。每次进行拆装前后，安全员验收合格后方可使用。3、卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口围系钢丝绳处应加 补软垫物，平台外口应略高于内口；4、卸料平台左右两侧必须装置固定的防护栏，高度1.5米；平台堆料荷载不得超过1t。5、卸料平台吊装，需要横梁支撑点电焊固定，接好钢丝绳，经过检验后才能松卸起重吊钩；6、卸料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复；7、操作平台上应显著标明容许荷载，人员和物料总重量严禁超过设计容许荷载，配专人监督。8、安装时墙体砼的强度必须达到设计强度的80%。文档来源网络，版权归原作者。如有侵权，请告知，我看到会立刻处理。 第 11 页 共 11页
