xx大型项目施工组织设计.doc

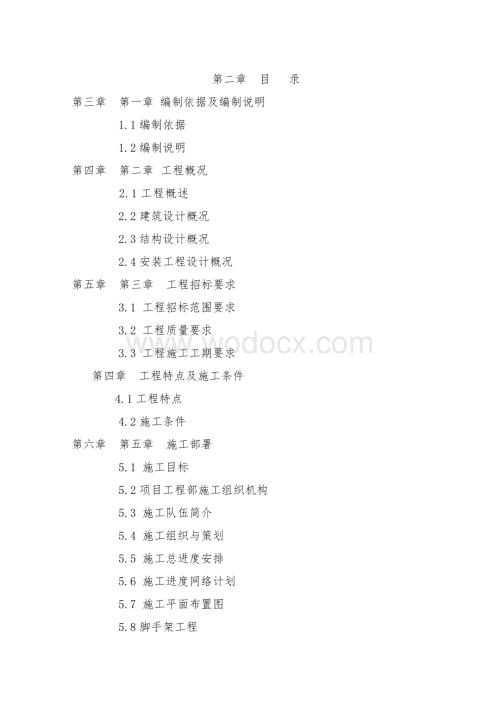

1、第二章 目 录第三章 第一章 编制依据及编制说明1.1编制依据1.2编制说明第四章 第二章工程概况2.1工程概述2.2建筑设计概况2.3结构设计概况2.4安装工程设计概况第五章 第三章工程招标要求3.1 工程招标范围要求3.2 工程质量要求3.3 工程施工工期要求第四章 工程特点及施工条件 4.1工程特点4.2施工条件第六章 第五章施工部署5.1 施工目标5.2项目工程部施工组织机构5.3 施工队伍简介5.4 施工组织与策划5.5 施工总进度安排5.6 施工进度网络计划5.7 施工平面布置图5.8脚手架工程5.9模板体系选择及配置第七章 第六章施工准备6.1 生产准备6.2 技术准备第八章 第

2、七章土建工程定位、放线、测量7.1 建筑物定位及标高测量7.2 建筑物的轴线及标高控制方法第八章 主要施工方案8.1基础施工方案8.2钢筋砼结构施工方案8.3 砖(砌块)砌体施工方案8.4屋面及防水工程施工方案8.5 装饰装修工程施工方案第九章 第九章 重点部位施工质量技术措施9.1梁结点细部处理措施9.2现浇楼梯成型质量控制措施9.3施工缝的留设及处理措施9.4保证抹灰面不开裂、不空鼓技术措施第十章 第十章 保证工程质量的技术组织措施10.1 创优质结构保证体系10.2 保证优质工程质量措施10.3物资控制程序10.4检验和试验控制程序10.5检验和试验状态控制程序10.9质量记录第十一章

3、保证安全、文明施工的技术组织措施11.1执行标准及规范11.2安全生产保证体系11.3 保证安全生产措施11.4预防高处坠落事故措施11.5预防坍塌事故措施11.6 保证文明施工措施11.7 对施工现场周围环境污染的保护措施11.8扬尘污染控制措施第十二章 保证工期的技术组织措施12.1组织保证措施12.2物资、设备保证12.3资金保证12.4技术保证第十一章 第十三章 季节性施工技术措施13.1雨季施工措施第十二章 第十四章 土建与安装及各专业分包单位施工配合措施14.1以总包为龙头，统一制度、措施约束施工管理现场14.2以统一的施工计划、施工程序为指导14.4本工程采用计算机等手段实现整个

4、工程的系统管理14.5统管资金手段和奖惩手段14.6成品保护制度和施工服务制度第十三章 第十五章 工程档案管理控制措施第十四章 第十六章 本工程执行技术标准及施工验收规范第十五章 第十七章 推广应用新技术、新材料、新工艺17.1采用全站仪、激光经纬仪控制轴线、标高17.2砼采用商品砼17.3钢筋连接17.5模板17.6解决抹灰空壳、开裂现象17.7其它配备第十六章 第十八章 施工的合理化建议第十七章 第十九章 回访保修服务19.1竣工交验后的服务承诺及安排19.2回访保修责任第一章编制依据及编制说明1.1编制依据1.1.1xxx二标段工程招标文件。1.1.2xxx工程土建建筑、结构等图。1.1

5、.3国家、行业及地方有关政策、法律、法令、法规。1.1.4国家强制性技术质量标准、施工验收规范、规程。1.1.5工艺标准及操作规程。1.2编制说明该工程总体分两个标段、本方案为二标段；针对本工程二标段实际情况和施工招标文件要求。我们把施工部署、施工准备、拟投入本工程主要施工机具设备情况、主要施工机具设备进场计划、各分部分项工程主要施工办法、劳动力需用计划、施工总平面布置图、确保工程质量的技术组织措施、确保安全的技术组织措施、确保工程质量的技术组织措施、确保工程质量的技术组织措施、保证工程质量技术措施；以及安全、文明施工技术措施、环保与环卫管理、保证工期技术措施等在本施工组织设计中作为重点阐述。

6、其它部分中标后将按施工图进行施工组织设计深化，编制实施性施工方案。具体的职能部门指导、督促、检查项目工程部执行标准、规范、规程、施工组织设计、合同履行、规章制度执行情况，使承建的工程质量、安全施工、工期得到了保证。在施工组织设计中，编制了采用新工艺、新材料、新技术、新设备的计划，并使用计算机、摄像监控等进行施工全过程的管理，以确保工程质量、降低成本、缩短工期、减轻劳动强度、提高工效，在科技进步领域里实现不断进取，推动生产力的发展。第二章 工程概况2.1工程概述工程名称：xxx工程二标段建设地点：xxxx设计单位：xxxx设计研究院建筑面积：二标段建筑面积：为24102.7平方米。建筑层数：该工

7、程2#楼共34层；（其中地下3层；地上31层）建筑总高：2#楼建筑高度为96.3M。工程地点：xxxxxx建筑功能：整个小区用地座落于xx市xx区xx寺火车站附近。整个小区共包括1#、2#二栋高层住宅楼、商业用房、地下车库、3#别墅等。其中本二标段为2#塔楼、部分裙楼。2.2建筑设计概况2.2.1楼地面卫生间楼地面只作到结合层，商场楼地面、住宅楼面、楼梯间楼地面均采用水泥砂浆地面，公共走道部分采用地砖楼地面。2.2.2内外墙面2.2.2.1内墙装修设计商场、住宅内墙采用水泥砂浆抹灰。楼梯间、过道、电梯厅、设备房采用混合砂浆白色乳胶漆墙面。2.2.2.2外墙装修设计裙楼外墙采用银色铝塑板外包及花

8、岗岩饰面。主楼饰面砖墙面颜色分为橘红色、浅米色、象牙白色、浅蓝色等，详建筑立面图。2.2.2.3墙体设计该工程除钢筋混凝土剪力墙外，墙体材料采用M5水泥砂浆砌页岩砖（0.000m以下砌体）页岩空心砖（用于框架部分的各填充外墙及隔墙）。砖采用M5水泥砂浆砌筑、砌块容重不大于8.0KN/m3，填充墙除注明者外为200厚。砌块在砌筑时，应与上下梁板之间有顶紧措施，施工时严格按照有关规范规定施工。所有墙体与框架柱及构造处连接处，均需预留26钢筋，伸入墙体1000且不小于墙长的五分之一，间距500，砌体的有关构造均参照西南G701(二)。2.2.3顶棚混合砂浆刷乳胶漆顶棚用于设备房、入口门厅、楼梯间、过

9、道，住宅户内顶棚只作到结合层。2.2.4屋面设计2.2.4.1上人屋面从上自下作法为：40厚C20细石防水混凝土内配4双向钢筋；30厚1：3水泥砂浆保护层；4厚BAC双面自粘防水卷材；20厚1：2.5防水水泥砂浆找平；陶粒混凝土保温层代找坡层，最薄处30厚；1. 5厚SUP防水涂料隔汽层；20厚1：2.5防水水泥砂浆找平层；钢筋混凝土结构板。2.2.4.2非上人屋面，用于其他屋面及雨棚、阳台顶板，相关材料同上人屋面。2.2.5门窗设计楼梯间、前室门均为防火门。各井道检修门为防火门。防火门安装于进入处墙内面平齐。窗：本工程全部采用白色框普通透明玻璃塑钢窗。2.2.6电梯出入口处；2标段2#楼核心

10、筒内设三台电梯。2.2.7其他该工程采用钢筋混凝土短肢剪力墙结构，本工程0.000相当于绝对标高245.000。本工程属一类高层建筑,设计使用年限为50年。2.3结构设计概况2.3.1基础采用C30钢筋砼人工挖孔桩，桩基础持力层为中风化砂质泥岩，中风化泥岩饱和单轴抗压强度标准值19.21MPa。裙楼部分采用独立柱基础,筒体部分采用筏板基础。2.3.2主体主楼为现浇钢筋砼剪力墙结构，建筑结构安全等级为二级，抗震设防烈度为6度，抗震等级框支柱、剪力墙25.850m以下为一级，25.850m以下其它为二级,25.850m以上为三级。2.3.3材料2.3.3.1钢筋、型钢、焊条：（1）钢筋：HPB23

11、5，HRB335，HRB400，冷扎扭钢筋。纵向受力钢筋采用普通钢筋时，钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25，且钢筋的屈服强度实测值不应小于1.3。（2）型钢及钢板均为Q235（3）焊条：被焊件之一或全部为HPB235级钢筋时，采用E43焊条。被焊件全部为HRB335级钢筋时，采用E50焊条。2.3.3.2砼强度等级剪力墙、柱：基顶标高28.800米为C50,28.800米37.650米为C45, 37.650米46.500米为C40, 46.500米55.350米为C35, 55.350米以上为C30，梁板为C30。挖孔桩基础桩芯砼为C30。2.3.4上部结构构造2.3

12、.4.1钢筋砼结构部分：（1）主筋净保护层厚度见表（特殊要求详各分图）构件类别墙、楼板梁柱保护层厚度152530受力钢筋的砼保护层厚度（从钢筋的外边缘算起）且不应小于受力钢筋的直径。梁、柱中的箍筋及构造筋的砼保护层厚度15、墙板中分部钢筋的砼保护层厚度10（2）钢筋的锚固及连接板的底部钢筋伸至支座中心线，并5d（d为钢筋的直径）；当为HPB235钢筋时端部加弯钩，当为HRB335钢筋时端部不加弯钩，板的边支座负筋要求伸至梁外皮留保护层厚度，并满足最小锚固长度要求（03G101-1）；且锚固长度不小于250mm。（3）钢筋连接板、次梁可采用绑扎接头，现浇板下部筋在支座搭接者伸入支座至梁的远端；现

13、浇楼板上部筋不允许在支座搭接；冷扎带肋钢筋的接头不得采用闪光对焊和电弧焊，纵向钢筋的最小锚固长度满足下表的要求；纵向受拉钢筋最小锚固长度LaE钢筋类型混凝土强度等级C20C25C30C35C40一二级三四级一二级三四级一二级三四级一二级三四级一二级三四级HPB235钢筋36d33d31d28d27d25d25d23d23d21dHRB335钢筋d25mm44d41d38d35d34d31d31d29d29d26d冷扎扭钢筋d25mm53d49d46d42d41d37d37d34d34d31d2.3.4.2砌体部分构造：空心砌体墙中门窗过梁采用钢筋砼过梁图集西南03G301中0级过梁。填充墙内外

14、墙在门洞和窗洞两侧，转角设明构造柱以及沿墙长不大于4000设置暗构造柱（砼强度C20）上下端楼层（梁板）处应留出插筋；并加密箍筋；填充墙高度大于5m的在墙的确良1/2高度设置圈梁。2.3.4.3其他（观测、测量）水准基点的设置：宜设置在基岩上，或设在压缩性较底的土层上。2.3.5截面尺寸剪力墙厚度有350mm、300mm、250mm、200 mm。板厚为100mm、120 mm，梁断面尺寸比较多，有200400、200500、200600等。2.4安装工程设计概况2.4.1强电设计:本工程强电设计照明系统及防雷接地系统。照明及插座回路穿阻燃PVC管暗敷；防雷与保护接地系统利用结构钢筋采用共用接

15、地体，系统接地之总电阻不大于1欧姆。2.4.2给排水设计:本工程给排水设计包括生活给水系统、生活排水系统、雨水系统、空调冷凝水排水系统。第三章工程招标要求3.1 工程招标范围要求施工图所示的全部基础至屋顶水箱、内外装饰全部内容、室内给水排水（厨房、卫生间只预留管道）、室内照明、通风、防雷接地、挖孔桩基础和土石方外运、部分环境施工等工程（不含消防、电视、电话、宽带天燃气、自动对讲系统自喷泵至末端和室内分户门、环境、室内精装修等内容）。3.2 工程质量要求施工招标文件要求本工程质量验收达到工程质量验收规范标准要求的合格标准以上。3.3 工程施工工期要求中标人应在绝对工期600日内完成此工程。第四章

16、 工程特点及施工条件4.1 工程特点标段工程量大，建筑面积比较大，建筑面积：约为24102.7平方米，该工程共34层；（其中地下三层；地上31层）;建筑高度为96.3M。工程属商住楼，质量要求高。4.2施工条件该施工场地地处重庆高新技术产业开发区龙头寺火车站附近，平基工作已基本完成，施工场地较平缓，施工场地基本能够满足施工要求。第五章施工部署5.1 施工目标5.1.1施工质量目标我们将精心组织施工，确定工程质量按国家验收标准GB503002002建筑工程施工质量验收统一标准进行验收，质量达到一次性验收合格；在施工中实行全过程的科学管理，并在建设单位、监理单位、设计单位、质监部门共同监督下，争创

17、优质结构工程。5.1.2 施工工期目标经我们认真讨论以及采取科学合理的工序安排、穿插和抢工期措施以及采用新工艺、新技术、新材料、新设备，我们承诺总工期控制在600天。5.1.3 安全文明施工目标安全文明施工是加快工程进度，提高工程质量起主要作用，同时也是展示公司形象体现项目综合管理水平的重要工作内容之一。根据国家、市有关安全、文明施工标准要求，层层落实责任，分片包干，实现达市级安全文明施工工地。5.2项目工程部施工组织机构（见下页）5.2.1项目工程部施工组织机构5.2.2安装工程施工组织机构5.3 施工队伍简介本公司始终遵循“质量优、管理严、服务好”的经营方针，积极推行现代企业管理制度，坚持

18、以市场为向导、以质量为生命、以技术为支柱、以服务为宗旨、以合作谋发展的原则，致力于铸造折射时代光辉的精品工程，创造美好生活。本工程被列为公司的重点工程，我司对此工程的施工十分看重，确定质量目标为优质结构工程。特地拟派的项目经理为经验丰富、施工过类似工程的项目经理担任本工程项目经理，拟派的项目技术负责人经验丰富并长期从事施工技术管理工作。组建的项目班子都是长期从事项目工程施工管理的资深人员，根据工程实际情况配备了专业素质高，责任心强的施工管理人员，其中高级工程师1人，工程师2人，其它管理人员工6人、施工管理员6人，助理经济师2人，共计17名专业技术人员全部执证上岗，以满足本工程施工管理的需要和符

19、合建设主管部门的规定。项目工程部施工组织机构 技术组1人技术管理文件管理档案管理生产计划材料计划预 决 算项 目 经 理项 目 经 理1人质量安全组2人质安监督质安检查质安验收原材料试验及结构试验文明施工土建施工组3人组织施工控制进度质量安全定位放线轴线控制 安装施工组1人组织施工控制进度质量安全材料设备组2人材料供应材料验收平面管理设备使用维护保养水电维护后勤保卫组1人劳资管理食堂管理现场卫生保卫管理财务管理技术负责人1人施工负责人1人施工操作班组安装工程施工组织机构生产副经理（安装）1人安装工程施工组负责人1人安装工程技术负责人1人强电施工：一人给排水施工：二人设备员：一人技术内业：一人质

20、检员：一人预算员：一人安全员：一人材料员：一人5.4 施工组织与策划5.4.1 施工阶段划分经过对现场的考察及对招标文件的熟悉，为了保证工期要求和根据现场固有的条件，我们经过细致的策划将整个工程施工按照三个阶段来部署组织施工。5.4.1.1基础工程为第一阶段。包括有：人工土石方施工、挖孔桩基础、独立柱基础、筏板基础施工。5.4.1.2主体结构工程为第二阶段包括有：钢筋砼剪力墙结构工程施工、砌体工程施工。5.4.1.3整个工程的装饰装修及安装工程为第三阶段包括有：装饰装修工程及安装工程施工，施工屋面、厨厕防水工程施工，外墙装饰工程施工，安装工程施工，部分环境工程施工。5.4.2 施工流水段划分及

21、流水节拍描述主体结构组织1个施工班组同时进行施工，按楼层施工下层施工完成后转按下层施工。5.4.3 施工组织安排5.4.3.1项目班子安排1）组建一个强有力的、精干的、高效的、全面的项目班子，在本工程施工管理全过程中精心组织、精心施工，全力以赴打造精品工程。2）根据工程的具体特点，组建一个健全的项目工程部，项目工程部管理层设置1名项目工程部经理，下设1名主管土建施工副经理、1名主管安装施工副经理，1名主管技术副经理；项目工程部下设1个土建工程施工组，1个安装工程施工组，1个质量安全组，1个材料设备组，1个技术组，1个后勤保卫组，每个组设置1名主管。5.4.3.2施工管理人员全面了解工程的施工组

22、织安排组织项目工程部施工管理人员认真学习施工图纸，审批认可的施工组织设计，认真研讨各工种、各工序穿插配合措施及施工注意事项，全面了解工程管理的重点及要求。5.4.3.3合理安排工序穿插保证工程工期及质量本工程二标段为2栋31+3层，满足工期要求的关键在于B栋高层能否按计划完成，为此选择合理的工序安排和穿插是保证工期及质量的关键。周转材料及设备投入是保证工期的有力措施，充分利用空间，插入各分部分项工程、各工序施工，充分发挥人力、物力、机械设备的企业优势，才能达到保证质量、保证工期的目的。5.4.3.4合理安排生活、生产施工区域，保证文明施工本着有利于施工和保护生态环境，沿工程设计车行道，半成品加

23、工施工场所、办公区、生活区道路，用200mm厚C20砼作硬化处理，沿建筑物周边设置排水沟。根据现场实际情况将生产、生活区隔离布置有利于现场管理及施工人员休息，将塔机覆盖面积内的场地布置为材料堆场及加工场地，并加以围栏及防护通道有利于现场安全生产，从而保证现场文明施工。5.4.3.5合理安排施工机械及机具设备保证施工计划实现为保证主楼施工布置1台QTZ40塔式起重机，担负主体、外墙装饰施工中模板、钢筋及材料的垂直运输。同时布置1台施工电梯担负主体、装修期间人员、砌体、装修材料的运输。为确保主楼的施工进度，布置2套钢筋加工设备，2台砂浆搅拌机械和若干安装加工及安装设备机具，确保工程顺利施工。5.4

24、.3.6择优选择砼供应商满足工程施工需用砼采用离工程最近的商品砼供应站供应的砼，安装1台HB60D型砼泵机泵送砼。备一台自发电砼泵送机，对砼供应和泵送均有应急预案，可以在任何情况下保证本工程正常施工。砼内掺微膨胀剂、泵送剂、优质粉煤灰，水泥采用普通水泥，砂采用符合配合比要求的优质砂，加快工程进度，确保工程质量。5.4.3.7合理选择及配置模板体系保证工程质量和进度本工程裙楼柱、梁、墙施工采用钢模板、裙楼板施工采用10厚竹胶板施工。本工程主楼部分钢筋砼框架柱采用定型18mm厚九夹板大模板，筒体、剪力墙、水池壁模板采用18mm厚九夹板模板，框架梁采用18mm厚九夹板模板拼装，水池顶板、楼板、楼梯板

25、采用12mm厚竹夹板模板，支撑架采用建筑用钢管和碗扣式脚手架支撑系统。上述模板、支撑系统架料按流水段防护配备2至3层用量（标准层）周转施工。砼养护采用木模保水养护，确保不开裂、不渗漏和砼表面观感效果好。5.4.3.8合理选择钢筋制安方法保证工程质量和进度钢筋施工采用现场机械加工制作，人工绑扎成型，塔吊吊运安装的方法组织施工。大于12的钢筋接长采用对焊，大于16以上的竖向筋采用电渣压力焊焊接，16以下的钢筋接头采用绑扎接头，横向钢筋12以上的钢筋接头采用电弧焊接头，接头及接头位置应满足设计和规范要求。5.4.3.9选用先进的外脚手架方案保证施工安全及文明施工主体结构施工和外装修施工采用液压整体自

26、动升降外脚手架全封闭施工，加快工程进度，确保安全文明施工。5.4.3.10选用先进的施工工艺技术加快施工速度确保工程质量采用木制九夹板模板施工工艺，整装整拆，加快周转速度。采用科学拆模模板支撑体系技术，加快地下室结构的施工速度。采用液压整体自动升降外脚手架技术，保证工程施工安全。采用商品砼泵送到操作层，加快施工速度及保证结构强度。砌体配筋，采用植筋施工技术，加快施工进度，提高工效。5.5 施工总进度安排：为了保证施工进度以结构主体为主要施工进度；砖砌体及装饰装修穿插施工。5.5.1本工程施工进度关键线路工作时间安排为：施工准备、测量放线时间3天，挖孔桩等基础施工50天完成；负一层结构25天，负

27、二层25天；负三层25天；一、二层结构工程每层11天，三层结构11天、四层结构10天，转换层结构工程15天，六至十一层结构工程每层8天，共48天；十二至三十二层结构工程每层8天，共168天；装饰装修148天，环境50天，验收1天，总工期计600天。5.5.2工序穿插时间安排当主体结构施工至十一层时插入砌体工程施工，砌体工程施工至六层后插入室内抹灰、门窗工程施工。当室内抹灰、门窗工程完成六层后插入楼地面工程施工。当主体结构断水后插入外墙装修工程施工。水电安装预留、预埋、安装、调试、试验工工作随土建施工进度插入施工。电梯安装在屋面结构完工60天内开始搭设脚手架并进行安装。5.6 施工进度网络计划5

28、.6.1施工总进度网络计划本工程施工总进度计划主要工序时间描述详下表：序号工序名称天数1施工准备3天2基础施工50天3-3层-1层结构施工75天41、2层结构施工22天53、4层结构施工21天6转换层结构施工15天76-11层结构施工48天812-32层结构施工168天9内、外墙装修施工148天10安装工程210天11室外环境工程施工50天12工程验收1天计划总工期600天。5.6.2施工进度网络计划图（详下页图） 5.7 施工平面布置图（详下页图） 5.8脚手架工程主要脚手架的选择及用量计划根据本工程实际情况，裙楼外脚手架采用整体脚手架。塔楼外脚手架采用电动升降式外爬架，爬架由支架体系、爬升

29、体系、动力系统、安全保证体系等四大部分组成。一、整体提升脚手架概况整体提升脚手架是总结以往施工实践而设计的一套较完整的施工新工艺，它适合于高层建筑使用，既节约了大量建筑材料，又节约了大量人力、物力。整体提升脚手架由架体、提升及动力系统、安全保护系统等三大部分组成。架体由&4833.5普通钢管和扣件搭设而成，共七步架，步距为1.8m，共约四层楼高。其下部为承重承力桁架，桁架跨度7m，桁架支承在提升系统的脚手架承力架上。提升及动力系统包括脚手架承力架、可调拉杆、提升机、提升机承力架组成。承力架用M24承重螺栓紧固在建筑物上。提升机采用10t34m的电动葫芦。通过电动葫芦来完成整体提升脚手架的升降。

30、提升机的同步由可控制36台电动机的控制台来完成。安全保护系统由防坠落装置、防倾斜装置组成。防坠落装置可防止由于提升机钢梁或电动葫芦链条断裂而引起的架体失稳导致架体高空坠落。防倾斜装置可保证架体在使用及升降时的垂直度，使架体不致向内或向外倾斜。该脚手架可以承受三层同时作业和2KN/m2的施工载荷，能满足主体工程和外墙装修的需要。它的使用载荷通过承力架拉杆传递给已浇注好的外墙、框架梁、柱上，它的提升载荷通过提升机承力架传递给已浇注好的上述结构上，形成一套使用方便、安全可靠的施工工艺。二、整体提升脚手架的设计构造：A架体的构造及搭设要求：1底部桁架：桁架跨度7m。上下弦管均为双管，上弦管用对接扣件接

31、长钢管，下弦管用法兰接头或4&12圆钢焊接对接扣件接头处。左右两跨的下弦管接头安排在脚手架承力架中心处。桁架两支点间，靠近承力架处采用双斜管且坡向支座，如桁架为单数节距，其中央斜管可任意坡向，桁架高度为1.8m，里外两桁架间设三组剪刀撑，两端各一组，中间一组。桁架的立杆即作为脚手架的立杆，每步约1.8 m，共七步高。大横杆即用十字扣件装于两立杆内侧，小横杆用十字扣件扣装于大横杆下方，并扣在立杆上，提升机要通过的三根大横杆采用安装活动短杆的办法，升降时暂时拆除，通过后再安装上去。B提升及动力系统的构造：1.脚手架承力架由承力架、滑块架和吊架三部分组成。滑块架在脚手架升降时，推离墙体。承力架和滑块

32、架用4只M16螺栓连接，滑块架用2只M24的穿墙螺栓固定在墙体上。2.吊架由四根&22的吊杆和连接板用4支M22的螺栓连为一体，电动葫芦的吊钩挂在连接板吊环上，吊架和承力架用8只M16的螺栓连接。3.承力架用两根&25的拉杆拉固于墙体上，拉杆与承力架及拉杆与墙体各用两只M24的螺栓连接。4.提升机承力架由一根工字钢两根&25拉杆固定于墙体上，端部吊钩用于悬挂电动葫芦。C整体提升脚手架的安装过程简介：安装脚手架承力架安装拉杆调平承力架安装立杆搭设桁架上、下弦（跨中起拱3cm）搭设桁架斜撑管及桁架间的水平撑及剪刀撑铺设架板搭设上部脚手架安装提升机钢梁、拉杆满挂立网安装防坠及防倾装置调试、试提升、验

33、收、使用。外架立面用密目式安全网进行围护，底部用层板全部封严，架体与建筑物墙面间空隙可用活动翻板封严，度部用密目安全网兜底封严。脚手架每次升降到位后，交付使用之前，除原设计中的承力架、滑块架、钢梁、拉杆、防倾斜装置与建筑物连接牢固外，必须加设临时拉固点，即在承力架上方第三层楼、每一单元跨度中间从窗间用钢管拉用架体。塔吊、井架、电梯处：因脚手架要通过其附墙支撑部位，故脚手架在搭设时，此处桁架上、下弦杆用法兰接头，通过附墙支撑时要注意配合，拆一步，过一步，过后马上恢复。D防坠落装置简介：为防止脚手架发生高空坠落，特设置此防坠落安全装置。其原理为：将该装置用螺栓固定在脚手架承力架上，承重钢丝绳固定在

34、墙体上，下部为防坠落圆钢。联动钢丝绳一端固定在提升机吊钩上，另一端则连接杠杆机构的一端。通过杠杆机构将夹紧楔块沿导向楔块向下分开，夹紧楔块中间则为防坠圆钢。当发生坠落情况下，吊钩向下运动，弹簧推动杠杆机构将夹紧楔块向上推动，使之夹紧防坠圆钢，使架体不致发生坠落。E防倾斜装置简介：整体提升脚手架的升降及使用过程中，由于升降及使用不平衡，以及发生架体坠落时，脚手架有倾斜的可能。为防止上述情况的发生，设置了防倾斜装置。其原理为：在脚手架上设置一工字钢，与架体用扣件刚性连接，并校正其垂直度，使其保持竖直状态。在与工字钢相对应的位置上设置一水平钢管，其一端与建筑物刚性连接，另一端装设2只导向托轮，使之沿

35、工字钢的下翼缘滚动，保证外架沿竖直方向运动。脚手架使用时，则起拉固脚手架的作用，从而防止脚手架倾斜。1.预埋件放置前，用线锤与下层和隔层留孔对齐，确保垂直度偏差不大于20mm。2.第一层预埋件设置后，建立各爬升点的预留孔位置相对其最近轴线的距离尺寸档案，以后各楼层预埋孔要参照档案表，确保预埋孔位置准确。3.操作平台搭设利用原满搭支架搭设平台时，为保证平台宽度可沿满搭支架一侧或两侧外挑支架。4.在爬架搭设和爬架使用期间，每一层支架均与建筑有接结，拉结水平距离为6米，拉结点每层错开。5.爬架防护爬架外侧用密目安全网封闭并兜底，最底一步用木板封闭，木板下设兜底安全网。多层作业时，各作业层上顶部均需密

36、封，避免相互影响。6.爬架与塔吊、电梯、井架附墙处的协调爬架要根据电梯、井架及具体位置在附墙处断开。在塔吊附墙处，爬架支架在搭设时大横杆、剪刀撑均采用短横杆，立杆和爬升机构要避开附墙支撑。爬架在升降至附墙杆时，停止升降，先增加一道横杆，再将障碍杆拆除，爬架升降过后，应立即恢复所拆横（斜）杆。7.物料平台物料平台的搭设位置要根据现场实际情况确定，物料平台的尺寸为最大3.61.8米，承受荷载不大于800Kg/个，并有拉顶措施卸荷。8.支架外设备、材料、杂物等均不能堆放在爬架支架上。现场操作人员应树立安全第一、预防为主的原则，健全各项规章制度，爬升架在使用过程中应注意如下事项:a.六级以上大风，不能

37、进行升降操作。b.控制柜、电动葫芦应注意防雨。c.防止导线断路、短路。d.防止电动葫芦翻链。e.应有可靠的避雷措施。f.在升降时应设警戒线，任何人员不准在警戒范围内走动。g.在升降中支架上不允许站人。h.施工荷载不容许超过规定。i.支架升降5层，全面检查一次，爬升机构每次升降前都应检查一次，如有部件损坏应及时更换。j.非闭环支架，一般其端头一跨爬升机构应向外增加一步架，以平衡荷载。k.爬架提升一层后，最下面一根导轨已露出架外，拆卸时应在爬架低部悬挂一吊篮或吊梯，工人必须站在吊篮里或吊梯上拆卸导轨。5.8.1结构支架选择及配置5.8.1.1核心筒电梯井筒体结构采用组合式钢管脚手架，在砼墙上预留支

38、承孔分层搭设，整体提升和拆除，每4层设置隔离层。其它剪力墙结构及楼面梁板结构采用扣件式钢管脚手架。5.8.1.2标准层标准层梁板结构采用扣件式脚手架。 5.8.2结构及外装饰施工脚手架的选择及配置5.8.2.1 裙楼及主楼脚手架1）塔楼部分结构外脚手架采用整体外脚手架，随主体结构楼层上升，作为外装饰脚手架。2）裙房结构施工完时，即开始搭设外装饰脚手架。5.8.3安全防护体系架的选择及设置5.8.3.1 基础施工阶段结构施工在基坑四周临边范围用钢管脚手架搭设1.5m高的防护栏杆，设置三根横管并满挂安全网。5.8.3.2 裙楼及楼楼层施工裙楼及主楼采用整体外架全封闭作为安全防护架。同时在主体结构上

39、升中，在10层、16层、22层设置三层水平安全防护棚。5.8.3.3临时设施用房的保护在施工主体结构超过临时设施用房高度前，搭设双层水平安全保护棚，搭设范围应超过临时设施用房外至少2m。采用钢管脚手架搭设双排架，上铺一层1.5mm厚薄钢板，下铺一层竹跳板，为防止下落物体撞击向外飞溅，上层水平安全保护棚表面应铺设一层较厚的柔软层。5.8.3.4现场施工临时通道的防护在进行主体结构施工前，对施工通道进行详细的规划，施工通设置1个，其它地方不得随意留设。凡是在塔机覆盖范围内的施工临时通道，均采用双排钢管脚手架搭设防护棚，并注明通行标示，其它的施工场地采用钢管围栏封闭，禁止非工作人员进入。5.8.4架

40、料需用表序号名称单位数 量备注148钢管m35000结构支撑用2扣件个36000结构支撑用348钢管m18000外架及防护架用4直角扣件个12000外架及防护架用5对接扣件个2000外架及防护架用6旋转扣件个1000外架及防护架用73.2m长竹跳板块3000外架及防护架用83.2m长木跳板块600外架及防护架用9安全网m21000外架及防护架用10密眼安全网m28000外架及防护架用11竹篾板m28000外架及防护架用注：本需用计划为最大需用量。具体用量可根据现场实际情况调整。5.9模板体系选择及配置5.9.1基础模板体系的选择及配置5.9.1.1挖孔桩基础模板选择及配置挖孔桩基础和地梁是嵌固

41、在中风化岩石基础中，均为原槽浇灌。5.9.1.2电梯井筒体墙的模板选择及配置电梯井筒体墙层高为2.900m（标准层），考虑到模板的通用，用18mm厚优质九夹木板，其背木方、钢管、校正支撑架连接，从而组成墙的模板支撑体系。防水墙两面模板的连结用工具式高强对拉防水螺杆。模板配置量为标准层二至三层的用量。5.9.1.3矩形梁模板的选择及配置采用木质定型模板，面板为18mm厚优质九夹木板，梁底采用木枋，用钉子连接成整体。模板支撑采用扣件式钢管脚手架，配置量为一层的需用量。断面尺寸超过0.6m时应加设对拉螺栓。5.9.1.4楼梯道模板的选择及配置楼梯道模板采用九夹板,几何尺寸视楼梯道板和车行道板而定，支

42、撑架用钢管脚手架。楼梯道和车行道模板配置量为一层楼。5.9.1.5板模板体系选择及配置板模板采用12mm厚竹夹板或九夹板，九夹板18MM厚九夹板，模板均现场制作成定型模板；现场组合安装；模板支撑采用扣件式钢管脚手架；配置量为23层。5.9.2 结构模板体系选择及配置5.9.2.1剪力墙模板的选择及配置采用定制九夹板制作大模板，标准层的层高均为2900mm，模板根据结构设计尺寸进行模板设计模板按400间距背木枋固定，剪力墙两面模板的连结用工具式高强对拉螺杆。模板配置量为2层楼层所需量。5.9.2.2梁板模板梁模板采用木框九夹板模板,板模板采用竹夹板，九夹板为定型木质层压板，板厚为18mm。板模板

43、采用12厚竹夹板或18MM厚九夹板，模板均现场制作成定型模板；现场组合安装，模板支撑采用碗扣式脚手架。并为早拆模体系，以加快模板、支撑架的周转利用。模板配置量为三层楼层。5.9.3模板需用计划a. 18厚优质木质九夹板4500 m2；b. 12mm厚竹夹板模。2000 m2；第六章施工准备6.1 生产准备6.1.1 生产准备工作6.1.1.1收集现场资料确定现场布置在工程合同签证后对施工现场作详尽的勘察，勘察内容包括建设工程的范围、地形、周围环境、交通运输。并实地了解工程地点的水文地质、地下有无地下障碍等，做勘察结果记录，与设计有关资料相比较，从而确定具体的工程平面布置、施工组织设计等。6.1

44、.1.2施工前做好“四通一平”与业主联系，做好工程施工前的“水通、电通、路通、通讯通”和场地平整等施工准备工作。6.1.1.3按文明施工要求布置临时设施搭建施工区域封闭围墙，围墙高度为2.2米。围墙应坚固、稳定、整洁、美观，并在主要出入口挂置“六牌二图”。分生产区和生活区搭建临设工程，井然有序，加工房、机具设备房、办公室、食堂、宿舍、浴室、厕所按平面布置图建造并符合安全、卫生、通风、采光、防火等要求。6.1.1.4场地与道路该工程本标段属2期，场地较为平坦，因一标段已经在施工，该二标段与一标段施工现场相邻。公路可直通施工现场，交通十分方便。施工用水、用电的水源、电源已接至施工现场。施工场地以及

45、四通一平能够满足施工。6.1.2 施工临时供水及排水为保证整个现场充足的临时供水和排水顺畅，使管网简洁化、规范化，根据施工总平面布置图，结合工程的用水排水特点及要求，对本工程临时供水管网进行规划布置，以保证施工的正常进行。6.1.2.1施工供水计划1）临时施工用水的水源：本工程的施工用水水源由业主指定给水管网接入，详见施工用水用电平面布置图。2）用水量计算a.现场施工用水量：该工程的现场施工用水对象及用水定额主要取量为：a)泵送砼及砼养护500Lm3；b)冲洗模板10Lm2；c)砌体工程全部用水200Lm3； d)抹灰工程全部用水30Lm2；e)砌体浇水130Lm3；f)搅拌砂浆300Lm3；g)上水管道工程98Lm；h)下水管道工程1200Lm；i)环境清洁卫生用水3000L天。利用现场施工用水量的计算公式q=K1（
